引擎驱动离心式鼓风设备三维结构设计

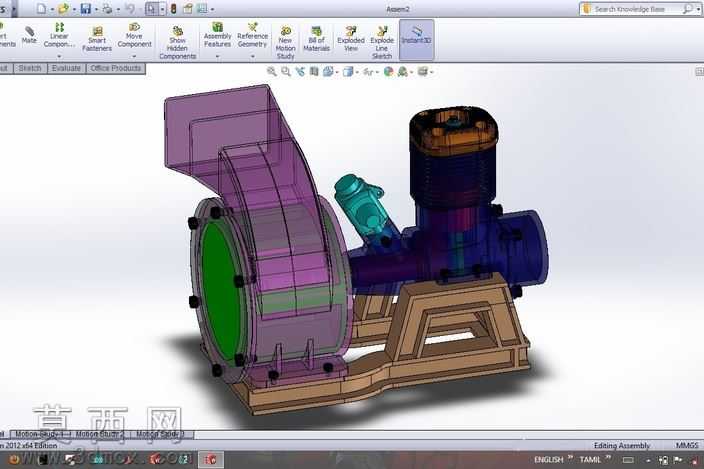

本作品为引擎驱动式鼓风机三维装配模型，采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循机械设计规范，对各零部件的配合公差、装配层级进行了完整定义，可直接用于结构干涉检查与运动仿真验证。模型整体采用机架承托式布局，底部为一体化铸造风格的型钢焊接机架，通过加强筋结构提升整体刚性，机架表面赋予棕褐色金属烤漆材质，还原工业设备的厚重质感；动力端为单缸内燃机结构，缸体采用半透明深蓝色工程塑料材质渲染，可清晰展示内部活塞、连杆的运动路径，缸头散热片、顶部滤清器等细节均做了精细化建模，滤清器外壳赋予半透明琥珀色材质，还原纸质滤芯与金属端盖的分层结构。风机主体为离心式蜗壳结构，蜗壳壳体采用半透明紫色亚克力材质渲染，可直观展示内部叶轮的叶片排布与流道走向，蜗壳侧端的进风口端盖赋予亮绿色金属漆面材质，通过黑色紧固螺栓与蜗壳主体完成装配，螺栓的螺纹细节、垫圈结构均做了还原，保证装配逻辑的真实性。动力输出端与风机叶轮之间通过传动连接结构完成动力传递，侧置的启动电机组件赋予青蓝色金属材质，接线端口、安装固定座等细节完整呈现。建模过程中采用自顶向下的设计思路，先确定整体动力匹配参数与风机风量风压需求，再依次完成机架定位、动力端固定、蜗壳装配、传动组件连接的全流程设计，各零部件之间添加了同轴、重合、距离等标准配合关系，可实现叶轮旋转的运动仿真，验证传动路径的合理性。材质渲染阶段针对不同零部件的功能属性匹配对应材质，金属结构件添加粗糙度与金属度参数调整，透明部件添加折射与反射效果，紧固件做了发黑处理的材质表现，整体渲染效果兼顾结构展示性与视觉真实感，完整还原了引擎鼓风机的工业外观与内部结构逻辑，可用于机械原理教学、设备结构展示、非标改型设计参考等场景。
