十字块式万向联轴器结构三维设计

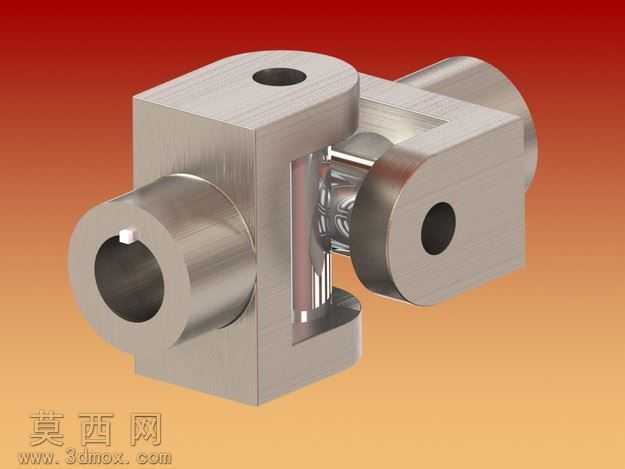

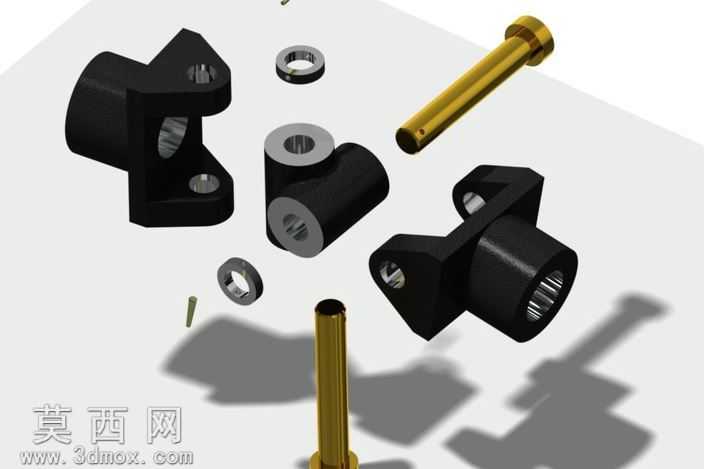

本作品为十字块式万向联轴器的三维结构设计，建模过程严格遵循机械传动件的设计规范，先完成整体传动逻辑的推演，确定该款联轴器可实现两相交轴之间的动力传递，允许两轴在工作过程中存在一定范围的角度偏斜，适配安装误差或工作中产生的轴系偏移场景。建模阶段从基础零件特征搭建开始，分别创建两端的轴连接接头、中间十字传动块、连接销轴等独立零件，每个零件的尺寸都经过传动强度校核，轴孔部分预留标准的轴连接配合公差，销轴与销孔之间采用间隙配合的参数设定，保证传动过程中十字块可灵活摆动，不会出现卡滞问题。零件建模完成后按照实际装配关系完成虚拟装配，添加正确的配合约束，还原真实的运动逻辑，可直观演示联轴器在轴系存在夹角时的动力传递过程，验证结构运动无干涉。材质与渲染部分，对金属结构件赋予合金钢材质，调整材质的金属粗糙度、反光度参数，模拟实际机械加工后的金属表面质感，渲染时采用柔和的工业展示光源，从斜向视角呈现联轴器的整体结构，清晰展示中间十字块与两端接头的连接关系、销轴的固定结构，让观看者可以快速理解该万向联轴器的传动原理。设计过程中重点优化了十字块的受力结构，加大了传动接触面的面积，降低局部接触应力，提升联轴器的传动承载能力，两端的轴连接结构采用对称设计，具备良好的互换性，可适配同规格的不同轴端连接需求，整体结构紧凑，传动可靠，可用于机械设计教学演示、小型传动设备的选型参考等场景，完整还原了万向联轴器的核心传动结构，清晰展现了这类传动部件的工作逻辑与结构特点。
