起重小车提升系统靠背支架结构

　　在桥式、门式起重机的起重小车运行机构中，提升系统的靠背支架是承担载荷导向、部件限位与结构支撑的关键受力构件，日常作业中，这类支架直接安装在小车架的提升机构侧方，衔接起升卷筒、导向滑轮组与小车架主体结构，避免提升作业过程中钢丝绳偏摆、部件移位带来的运行风险。从实际工况来看，起重小车在起吊额定载荷做横向、纵向运行时，起升钢丝绳会随着吊重的小幅摆动产生侧向力，同时起升机构启停时的惯性冲击也会传递到相邻构件上，靠背支架的存在，就是为了给提升路径上的相关部件提供刚性的侧向支撑边界，约束非作业方向的位移量，保证起升动作始终沿着预设的垂直轨迹运行，减少钢丝绳脱槽、部件磕碰的故障概率。

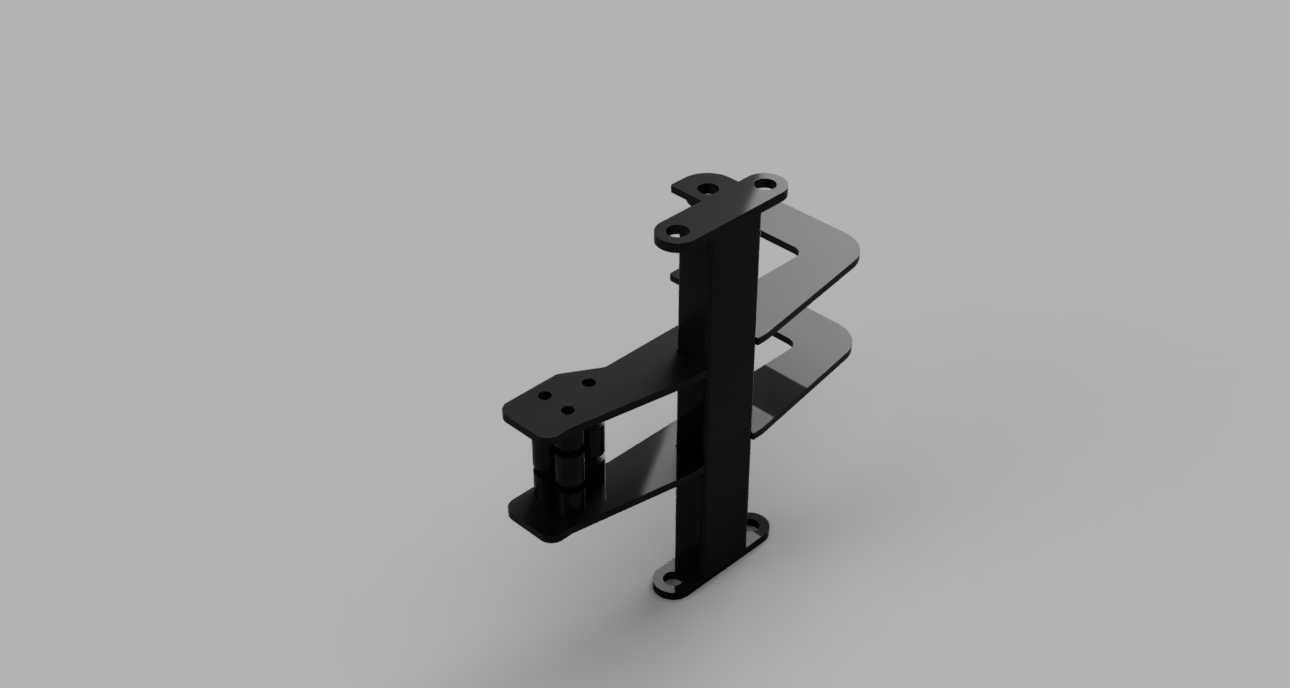

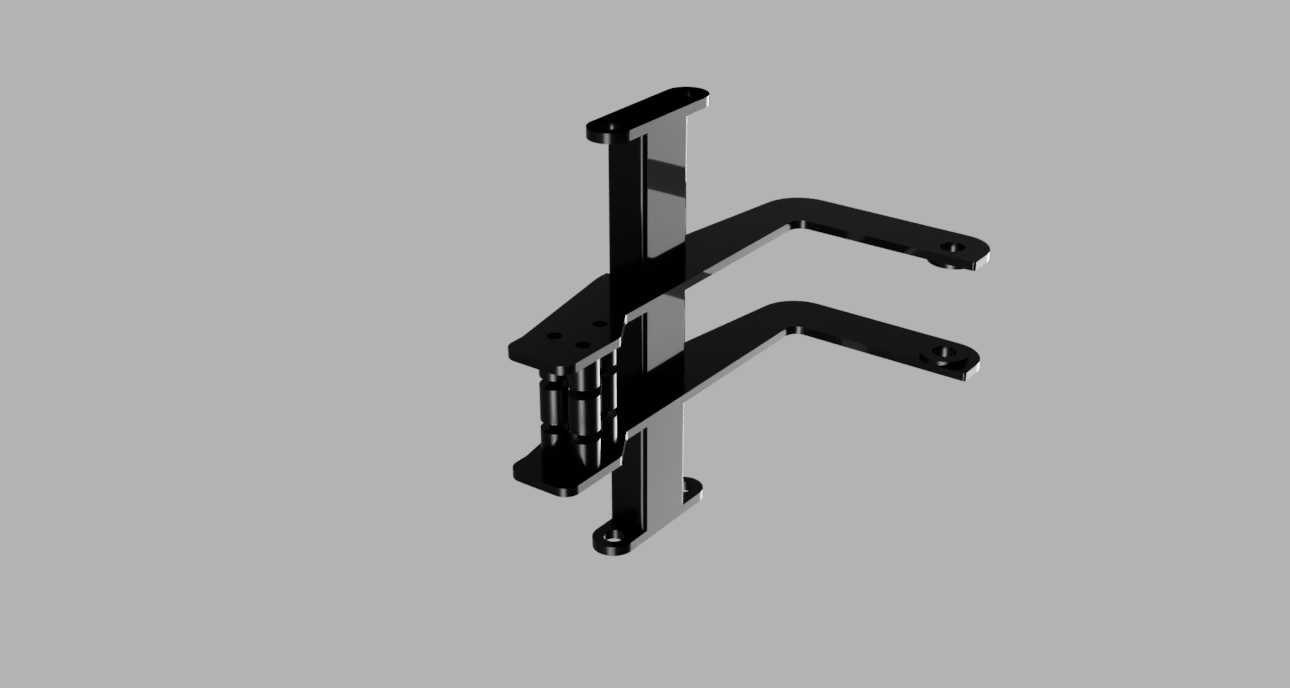

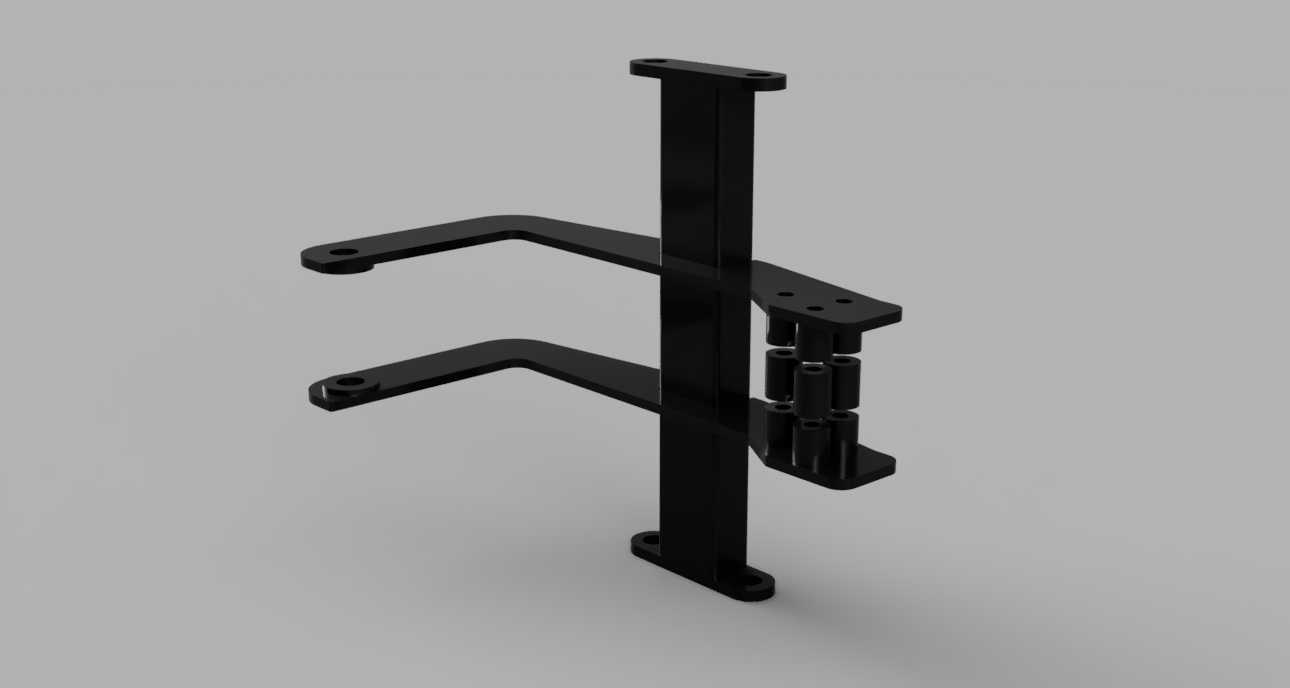

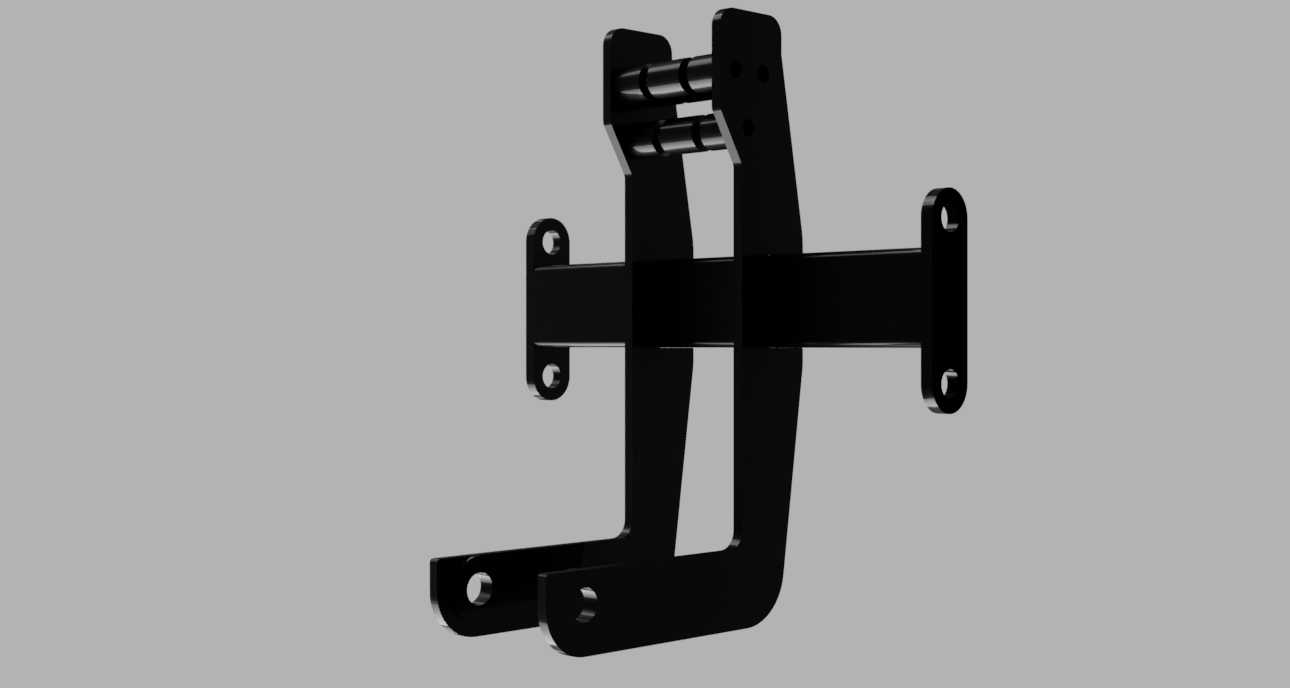

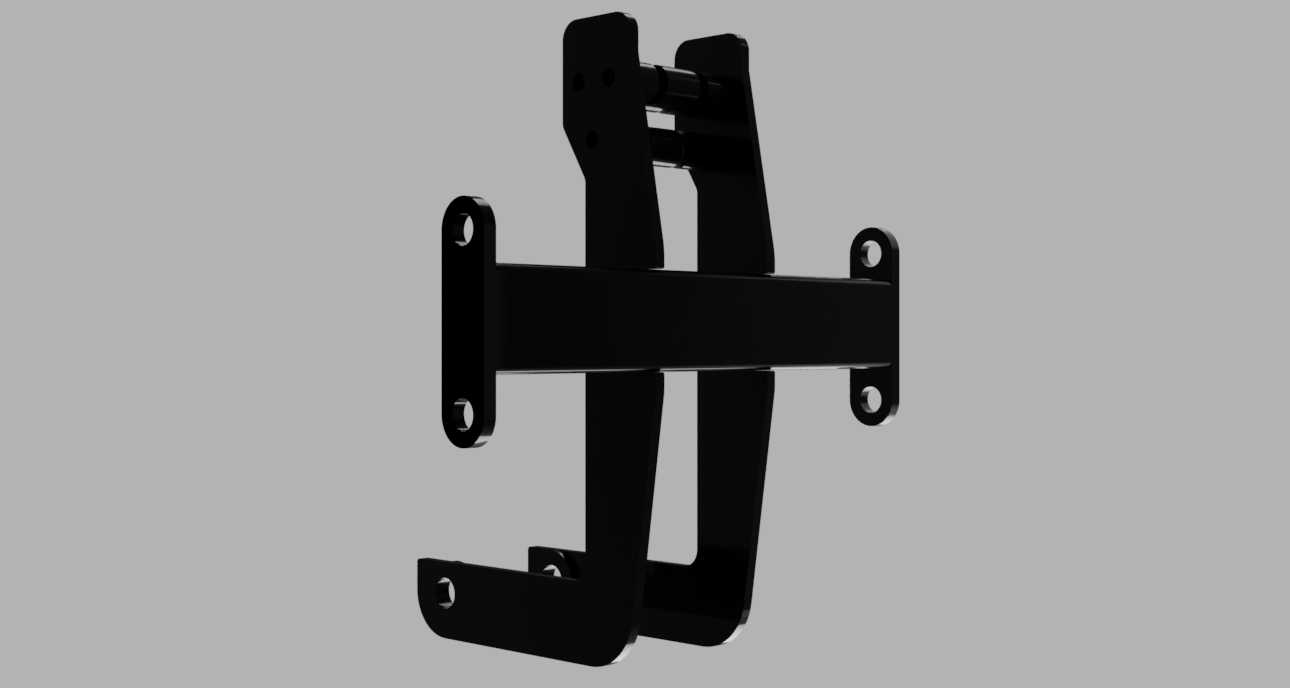

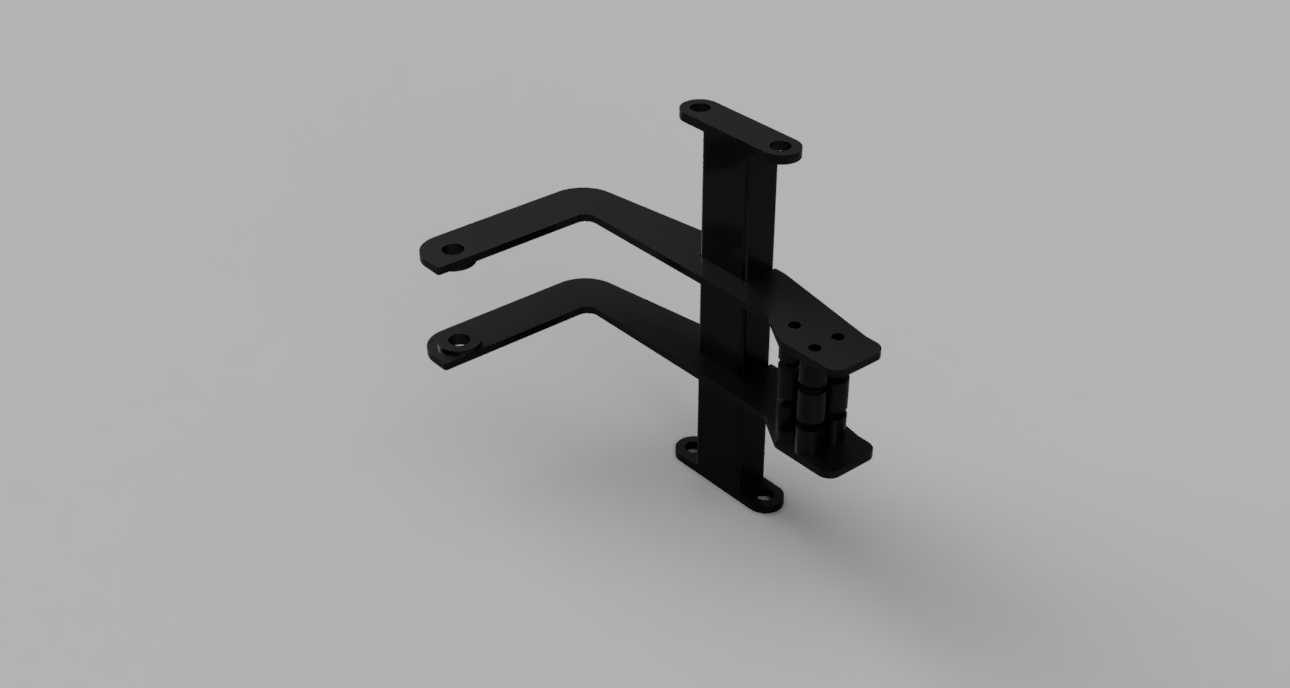

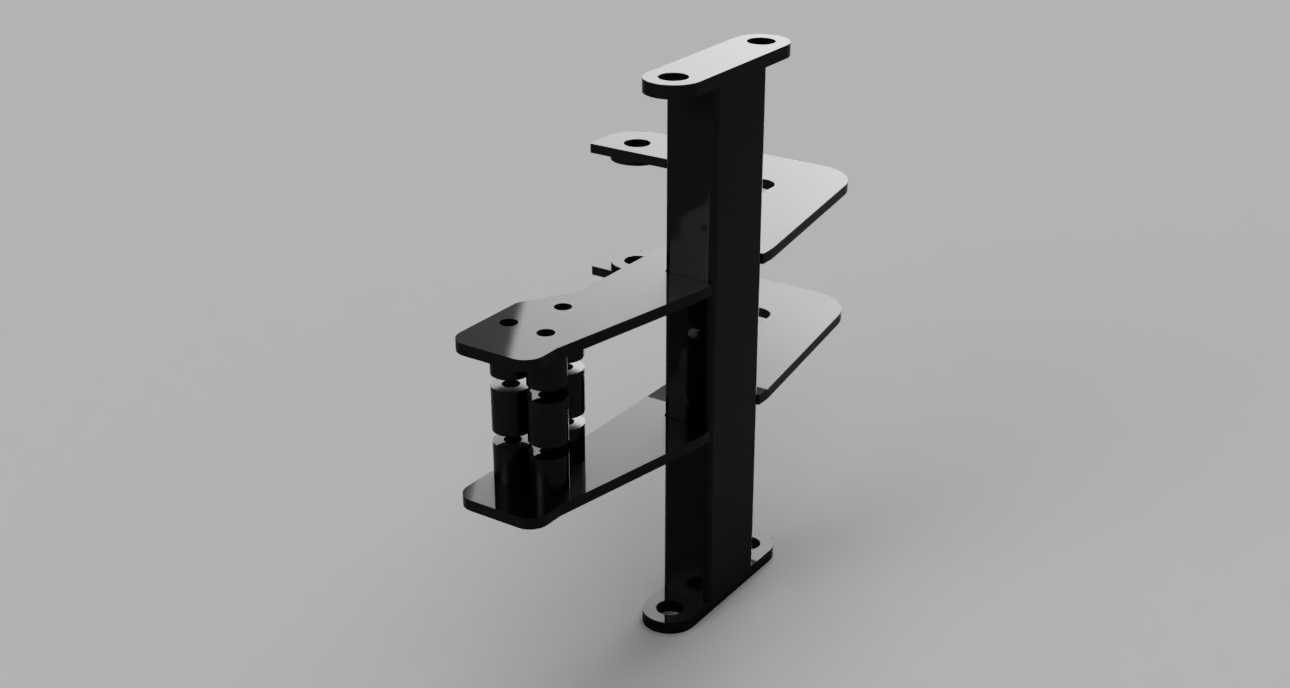

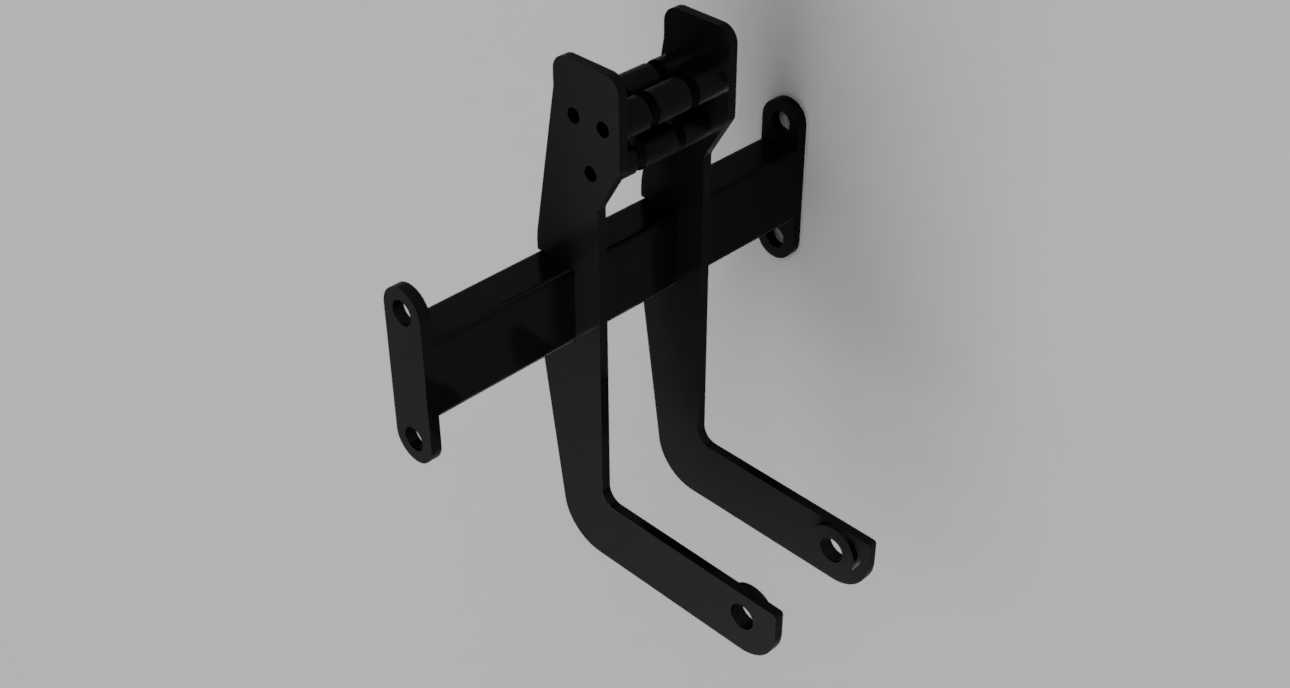

　　从结构设计逻辑来看，这个支架采用一体化的弯折焊接结构，主体竖梁作为核心承力部件，底部设置带安装孔的法兰底座，通过螺栓组直接固定在小车架的预设安装台面上，安装孔的孔位公差按照IT12级精度控制，保证现场安装时无需额外扩孔、修配就能完成对位装配。竖梁上延伸出的多层悬臂结构，分别对应不同的安装需求：上层的带孔悬臂用于安装导向滑轮的侧挡组件，中层的弯折臂用于固定钢丝绳的限位挡架，下层的托臂则用于承托起升机构的辅助管线支架，各悬臂的弯折角度经过受力仿真校核，在额定侧向载荷下的形变量控制在0.2mm以内，不会因为长期受载出现塑性变形。

　　设计过程中，首先要明确的是安装边界尺寸：支架整体的安装底座宽度要匹配小车架上预留的安装面宽度，底座上的四个安装孔中心距严格对应小车架上的预埋螺栓位置，竖梁的高度不能超过小车架的上层安全净空，避免与小车运行轨道旁的止挡构件发生干涉。各层悬臂的伸出长度经过反复校核，既要保证对应安装部件的操作空间，又不能超出小车的横向轮廓边界，防止小车沿主梁运行时，支架与主梁上的走台、护栏发生刮碰。材质选择上，主体构件采用Q235B结构钢焊接成型，焊接后做去应力退火处理，消除焊接残余应力，避免长期使用过程中出现焊缝开裂、结构变形的问题，表面做喷塑防锈处理，适应车间、货场等多粉尘、偶有潮湿的作业环境。

　　从实际使用的角度出发，这类支架的受力工况并非单一的静载荷，除了常规的钢丝绳侧向压力，还要考虑起升机构急停时的冲击载荷，以及小车运行制动时的惯性力，所以在结构的转角位置都设置了加强筋板，提升节点位置的结构强度，避免应力集中导致的结构失效。在三维建模过程中，各安装面的平面度、安装孔的位置度都做了严格的参数化约束，方便后续根据不同吨位的起重小车参数调整尺寸，快速衍生出适配不同载荷等级的系列化支架结构。对于现场维护人员来说，这个支架的结构没有复杂的异形曲面，所有的安装位都预留了足够的扳手操作空间，后期更换滑轮、调整限位装置时，不需要拆卸整个支架就能完成操作，降低了设备维护的时间成本。在起重小车的整体装配流程中，这个支架属于预装部件，在小车架焊接完成后就可以先行安装固定，后续再依次装配滑轮组、限位装置、管线等部件，装配顺序符合工艺逻辑，不会出现装配干涉的问题。
