十字轨悬挂式起重吊运吊梁小车结构

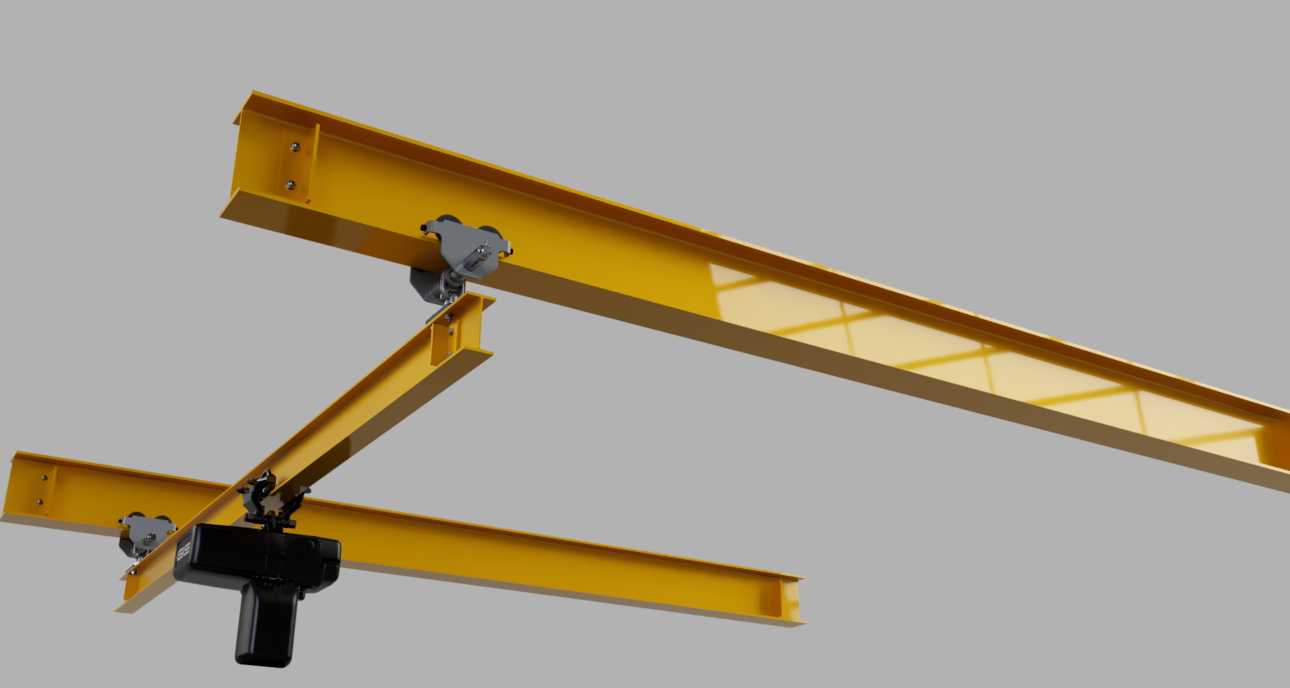

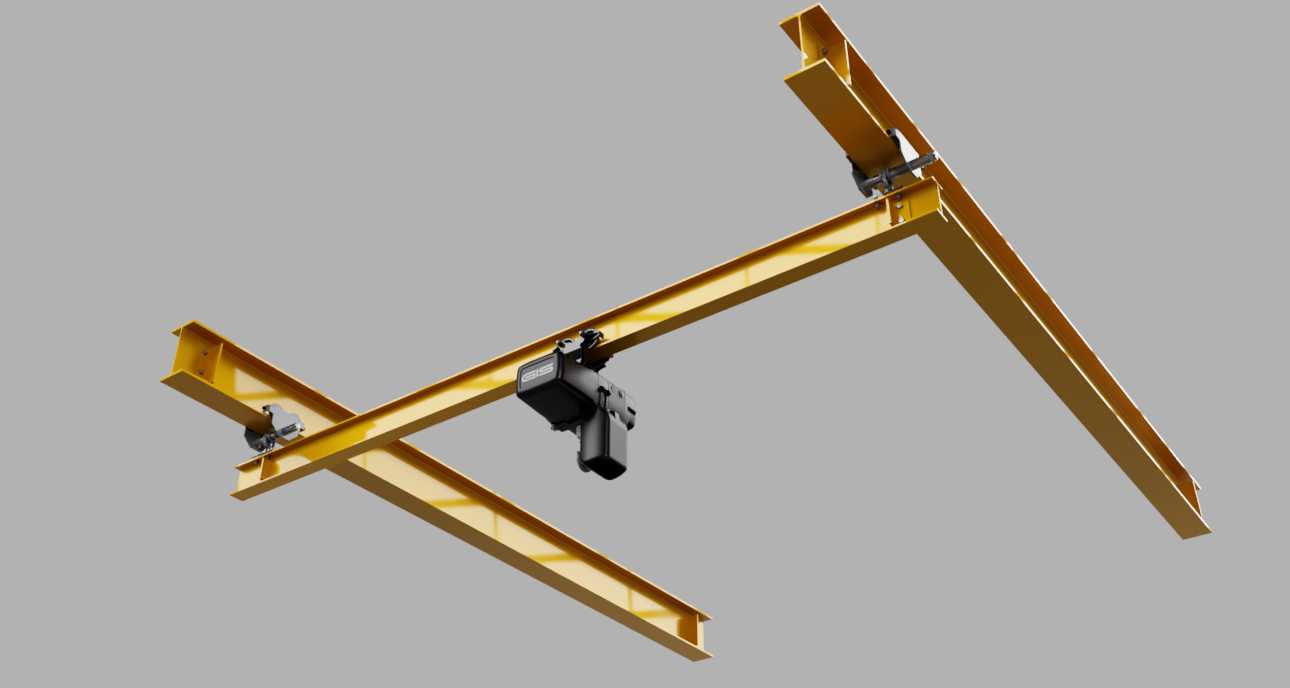

　　在车间内部短距离定点物料转运场景里，这类十字轨布局的吊梁吊运小车是轻载工位高频使用的物料移载设备，区别于大吨位桥式起重机覆盖全车间的作业范围，这类吊梁车的作业边界被限制在十字交叉轨道覆盖的矩形区域内，刚好适配组装工位、机加工工位上下料、仓储区小件拣选这类不需要跨大范围移动的作业需求，不会占用过多厂房上部空间，对厂房层高的适配性更好，不需要额外搭建承重型的起重机梁架，依托厂房顶部的钢结构檩条就能完成轨道挂载，安装成本比传统桥式起重机低很多。从结构设计逻辑来看，这套吊梁车采用十字正交的双主梁布局，两根主梁沿垂直方向布置，通过端部的吊挂组件固定在厂房顶部的承载结构上，轨道截面采用标准的工字钢构型，轮组直接卡合在工字钢的下翼缘面上，

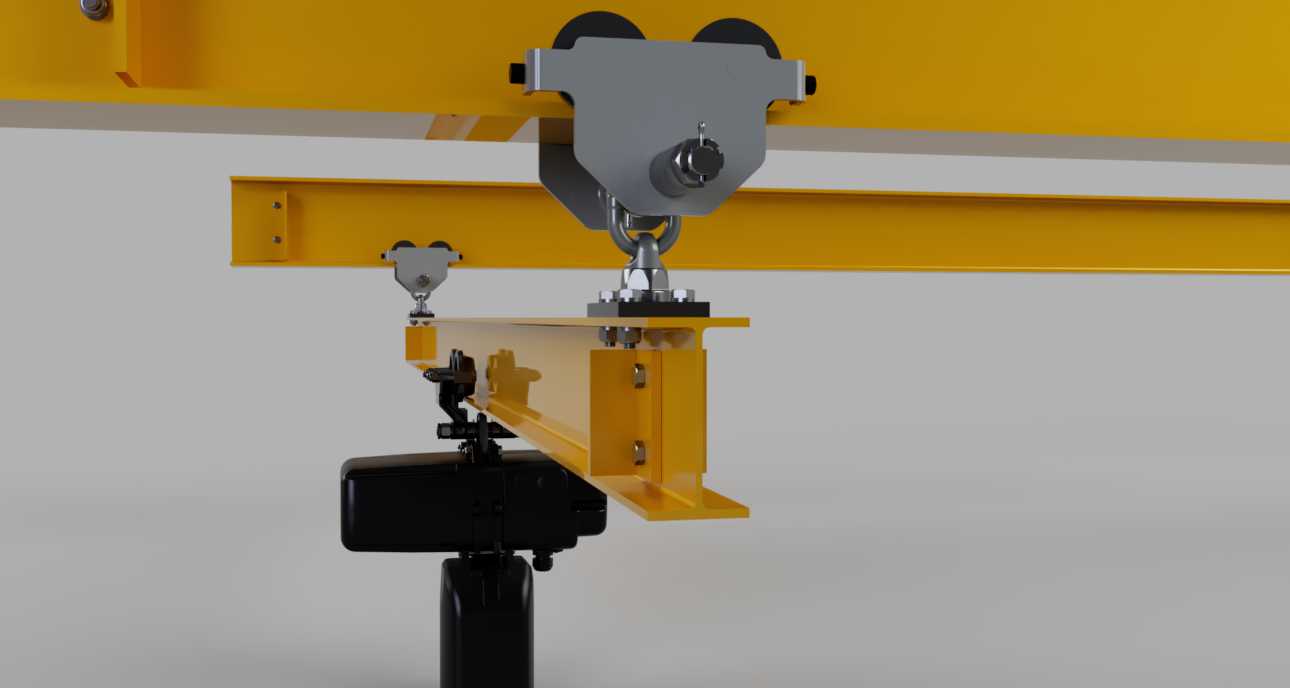

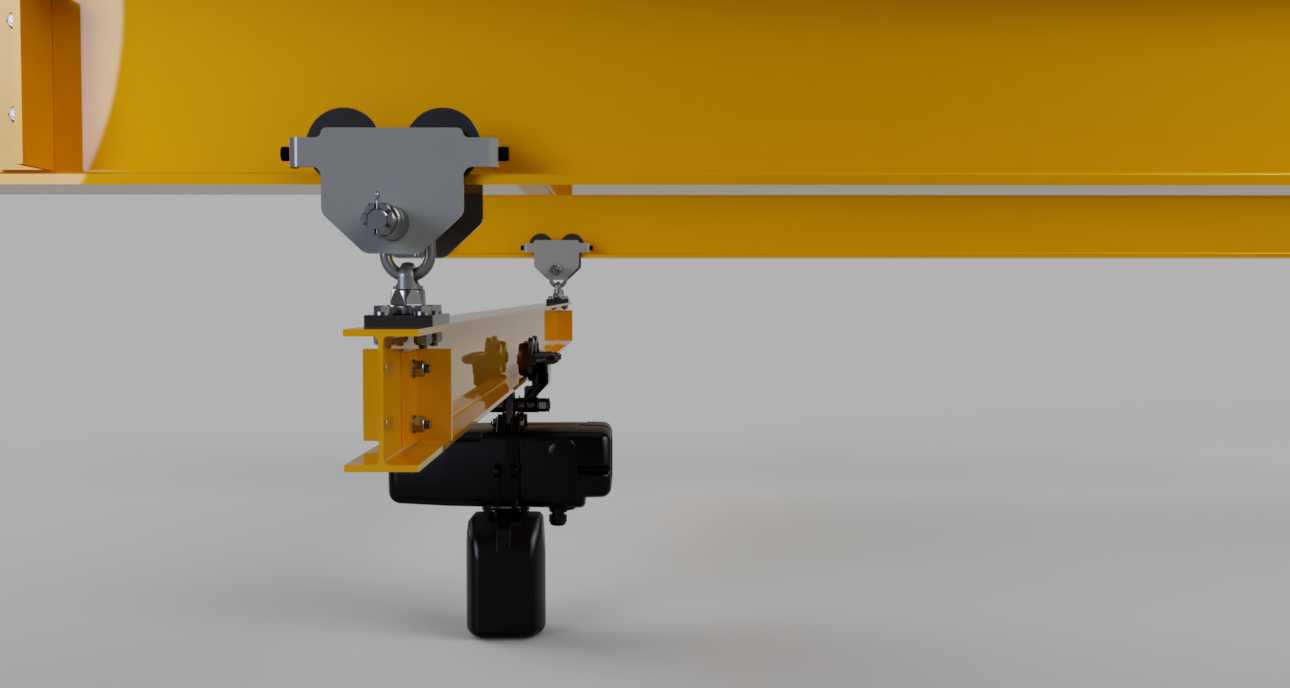

　　不需要额外加装辅助导向轨，就能实现沿两根轨道方向的十字形移动覆盖。行走轮组采用偏心可调的安装结构，安装时可以通过调整偏心轴的位置，调整轮面和工字钢翼缘的间隙，既保证行走过程中不会出现卡滞，也能避免间隙过大导致运行过程中出现晃动，提升吊运过程的平稳性。起重葫芦直接挂载在行走小车的下方挂点上，小车的行走驱动采用集成式的减速电机，输出轴直接和行走轮连接，省去了额外的链传动或者齿轮传动结构，整体结构更紧凑，后期维护时只需要定期检查轮组磨损和电机接线即可，维护点更少。设计时首先要明确安装边界，轨道的吊挂点间距需要根据单根轨道的长度和额定起重量计算挠度，通常吊挂点间距控制在1.5米到2米之间，保证轨道满载时的下挠量不超过跨度的1/1000，

　　避免小车运行到跨中位置时出现爬坡或者卡滞的问题。十字轨道的交叉位置需要做过渡轨处理，保证小车在从一根轨道切换到另一根轨道时，轮组能平顺通过交叉点，不会出现踏面悬空的情况，交叉位置的补强板需要和轨道腹板焊接牢固，承受小车切换方向时的侧向冲击力。从功能特性来看，这类吊梁车的额定起重量通常在0.5吨到2吨之间，刚好覆盖车间内大部分小型工件、工装夹具、物料箱的吊运需求，操作方式多采用有线手柄控制，操作人员可以在地面跟随吊物移动，随时调整吊物的位置，对位精度比遥控操作更高，适合需要精准对位的上下料作业。葫芦的起升高度可以根据厂房的层高调整，通常起升高度在3米到6米之间，满足从地面到工位台面的高度差需求。行走速度设计在每分钟10米到20米之间，不会因为速度过快导致吊物晃动幅度过大，也不会因为速度过慢影响转运效率。在结构细节处理上，轨道的两端都加装了橡胶缓冲块和行程限位开关，当小车运行到轨道端部时，首先接触橡胶缓冲块减速，同时触发限位开关切断行走电机的电源，避免小车冲出轨道发生安全事故。所有的钢结构件表面都做了除锈喷塑处理，涂层厚度不小于60微米，能适应车间内的切削液、润滑油飞溅的环境，不会轻易出现锈蚀，延长设备的使用寿命。轮组采用合金钢材质，表面做淬火处理，硬度达到HRC45-50，耐磨性能更好，长期运行不会出现过度磨损导致的间隙变大问题。建模过程中需要重点关注几个配合尺寸：首先是行走轮和工字钢翼缘的配合间隙，单边间隙控制在2毫米到3毫米之间，

　　间隙过小容易因为轨道安装的直线度误差出现卡滞，间隙过大则会导致小车运行时左右晃动量过大，起吊重物时稳定性差；其次是十字交叉位置的轨道高度差，两根轨道的踏面高度差要控制在1毫米以内，保证小车通过交叉点时不会出现明显的颠簸；另外吊挂组件的安装孔位要和厂房顶部的钢结构檩条的孔位匹配，避免现场安装时需要重新打孔，破坏原有钢结构的强度。这类吊梁车在实际使用中，通常会搭配不同的吊具使用，比如吊运整箱物料时可以搭配吊钩，吊运板材时可以搭配真空吸盘吊具，吊运轴类零件时可以搭配专用的V型吊具，适配不同类型的物料吊运需求。相比悬臂吊只能覆盖圆形作业区域的局限，十字轨吊梁车能覆盖矩形的作业区域，在多工位并排布置的车间里，一台吊梁车就能覆盖2到3个相邻工位的吊运需求，设备利用率更高。设计时还要考虑动载系数，因为小车行走和葫芦起升过程中会产生动载荷，所有结构件的强度计算都要取1.25倍的动载系数，保证满载启动、制动时结构不会出现塑性变形。轨道的连接位置采用高强度螺栓连接，连接面做打毛处理，增加摩擦力，避免长期运行后连接位置出现松动错位。电气线路采用拖链沿轨道侧面布置，避免线路垂落被吊物剐蹭，所有的电气元件都采用IP54以上的防护等级，适应车间内多粉尘、有切削液飞溅的使用环境。
