镀锌钢制橡胶轮面工业脚轮结构设计

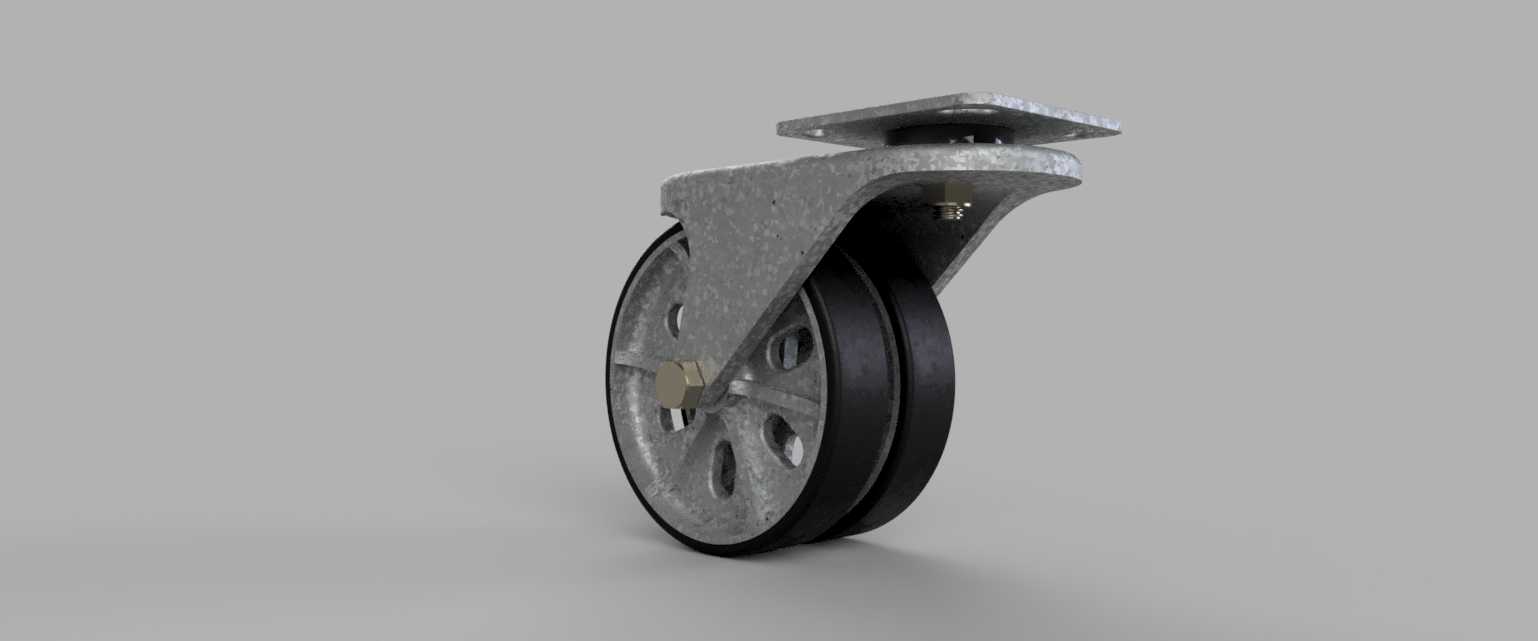

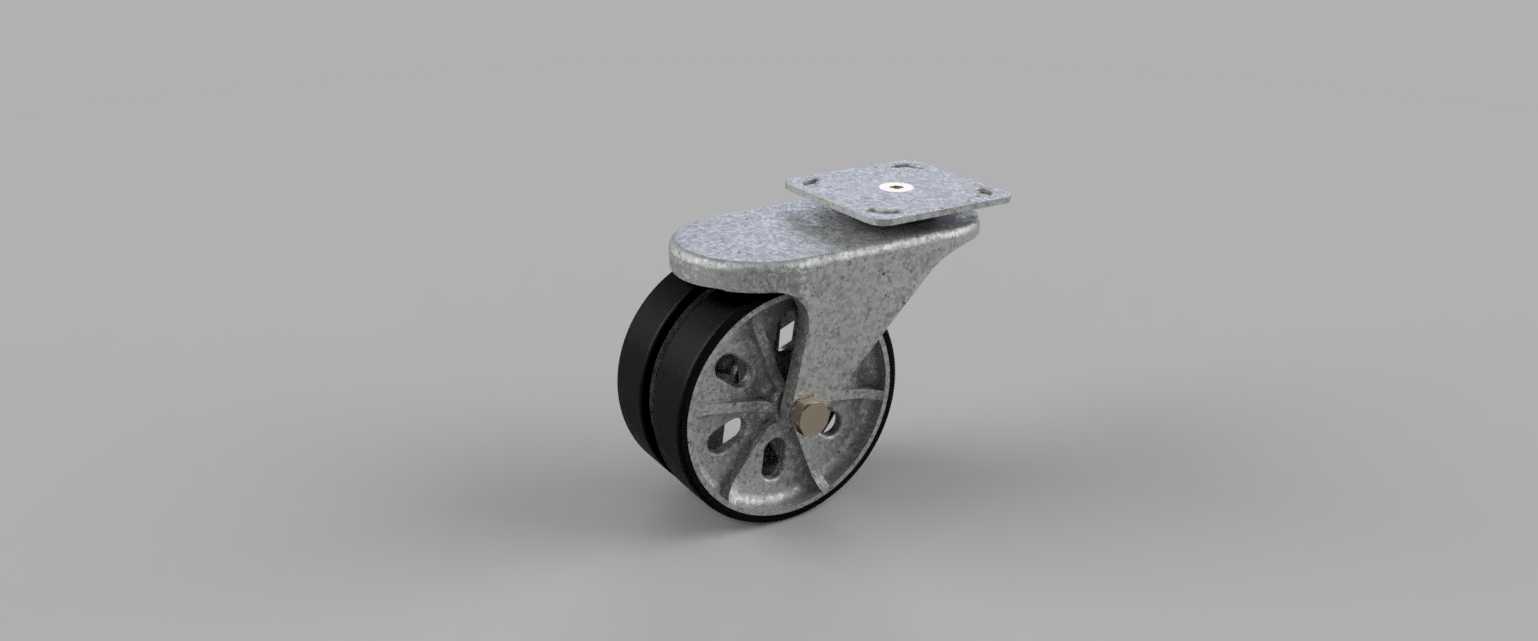

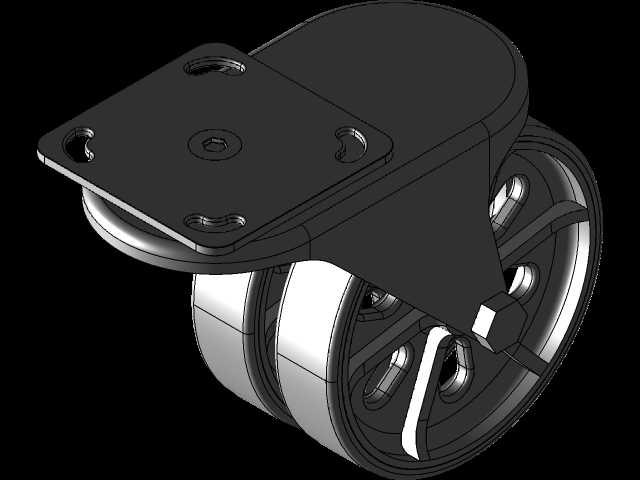

　　在车间物流周转、商用设备移动、工业机柜移位等场景里，脚轮是不起眼但直接决定移动体验的核心零部件，这款镀锌钢制支架配橡胶轮胎的脚轮，就是针对中载移动场景做的结构设计。先从安装边界说起，顶部采用方形四孔安装法兰，法兰盘做了轻微的圆角过渡，避免安装时应力集中割伤安装面，四个安装孔的孔位间距适配市面上多数标准设备底板的安装孔位，不需要额外打孔改孔就能直接替换同规格脚轮，安装面做了铣平处理，和设备底板贴合时不会出现虚接，锁紧后不会因为长期晃动出现螺栓松动的问题。支架部分采用镀锌钢制冲压成型，不是铸铁材质的脆性结构，遇到路面磕碰或者侧向冲击的时候，钢制支架能产生微量形变卸力，不会直接断裂失效，镀锌层做的是蓝白锌钝化处理，

　　在普通车间的潮湿环境下也能保证两到三年不出现红锈，适合仓储、生产车间这类有一定湿度的使用场景。支架的转向部分采用铆接式回转结构，回转间隙控制在合理范围，既不会因为间隙过小转向卡滞，也不会因为间隙过大出现转向晃动感，转向时的阻尼均匀，推动设备的时候不会出现方向跑偏的问题。轮面采用的是高弹性橡胶材质，不是硬塑料或者尼龙轮面，在环氧地坪、水泥地面、瓷砖地面上滚动的时候，不会划伤地面，同时橡胶材质的阻尼特性可以吸收路面微小颠簸，推动设备的时候不会产生明显的震动噪音，适合对噪音有要求的车间或者商用场景，比如实验室设备、商用展示柜移动的时候不会产生刺耳的滚动噪音。轮体的轮毂采用辐条式结构，不是实心轮毂，在保证结构强度的前提下减轻了整体重量，

　　辐条的受力角度经过优化，垂直承载的时候应力均匀分布在每根辐条上，长期承载不会出现辐条断裂变形的问题，轮轴部分采用钢制轴套配合，不是直接的塑料轴孔，长期滚动磨损量极小，不会因为轴孔磨损出现轮体偏摆。实际使用的时候，这类脚轮通常四个一组搭配使用，两个定向轮加两个万向轮的组合是最常见的配置，既可以保证直线推行的稳定性，也能保证转向的灵活性，单轮的承载能力适配中载场景，比如中型工具柜、物流周转车、小型设备机架的移动需求都能覆盖，遇到地面有微小的焊缝或者门槛的时候，橡胶轮面的形变可以顺利通过，不会出现卡滞跳轮的情况。设计的时候特意把轮面和支架的间隙控制在合理范围，滚动的时候不会因为轮面偏摆蹭到支架，同时支架的腿部做了加宽处理，

　　侧向受力的时候支架的抗变形能力更强，比如设备斜向推行的时候，侧向冲击力不会把支架掰弯。轮面的橡胶和轮毂之间采用粘接加卡扣的双重固定方式，长期滚动不会出现橡胶和轮毂脱胶分离的问题，哪怕是在有少量油污的地面使用，橡胶材质也不会快速老化开裂，适配多数普通工业场景的使用环境。从选型角度来说，这类脚轮不需要额外维护，没有注油孔的设计也能保证长期使用不卡滞，适合不需要频繁维护的通用场景，安装法兰的厚度足够，锁紧螺栓的时候不会把法兰压变形，安装完成后整体的垂直度有保证，推行的时候不会出现偏磨轮面的情况，能有效延长脚轮的整体使用寿命。
