工业设备用插杆式定向小脚轮结构

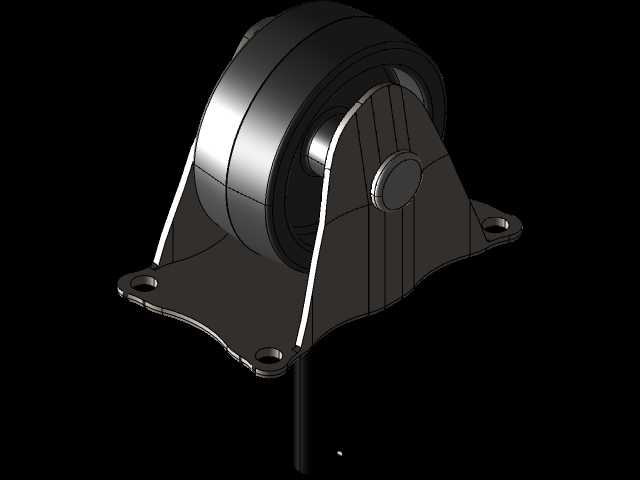

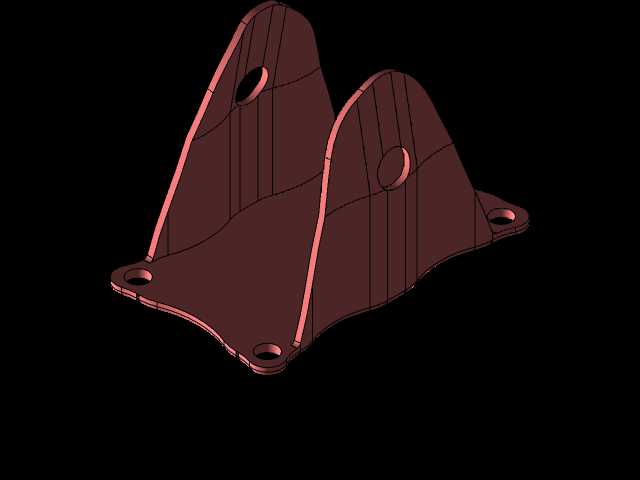

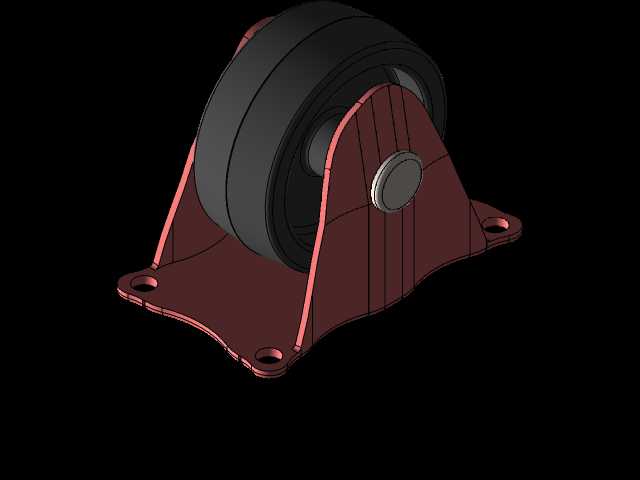

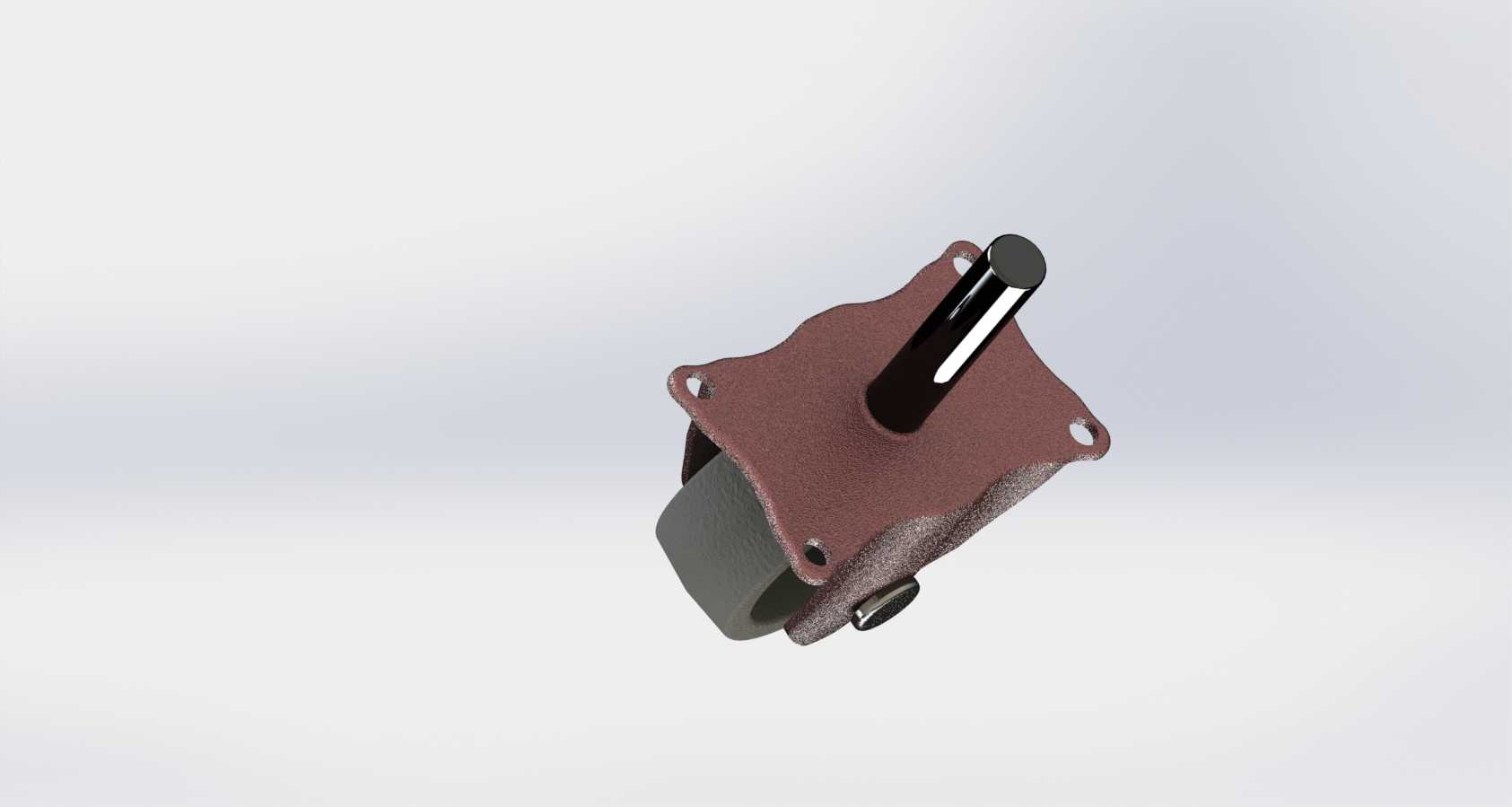

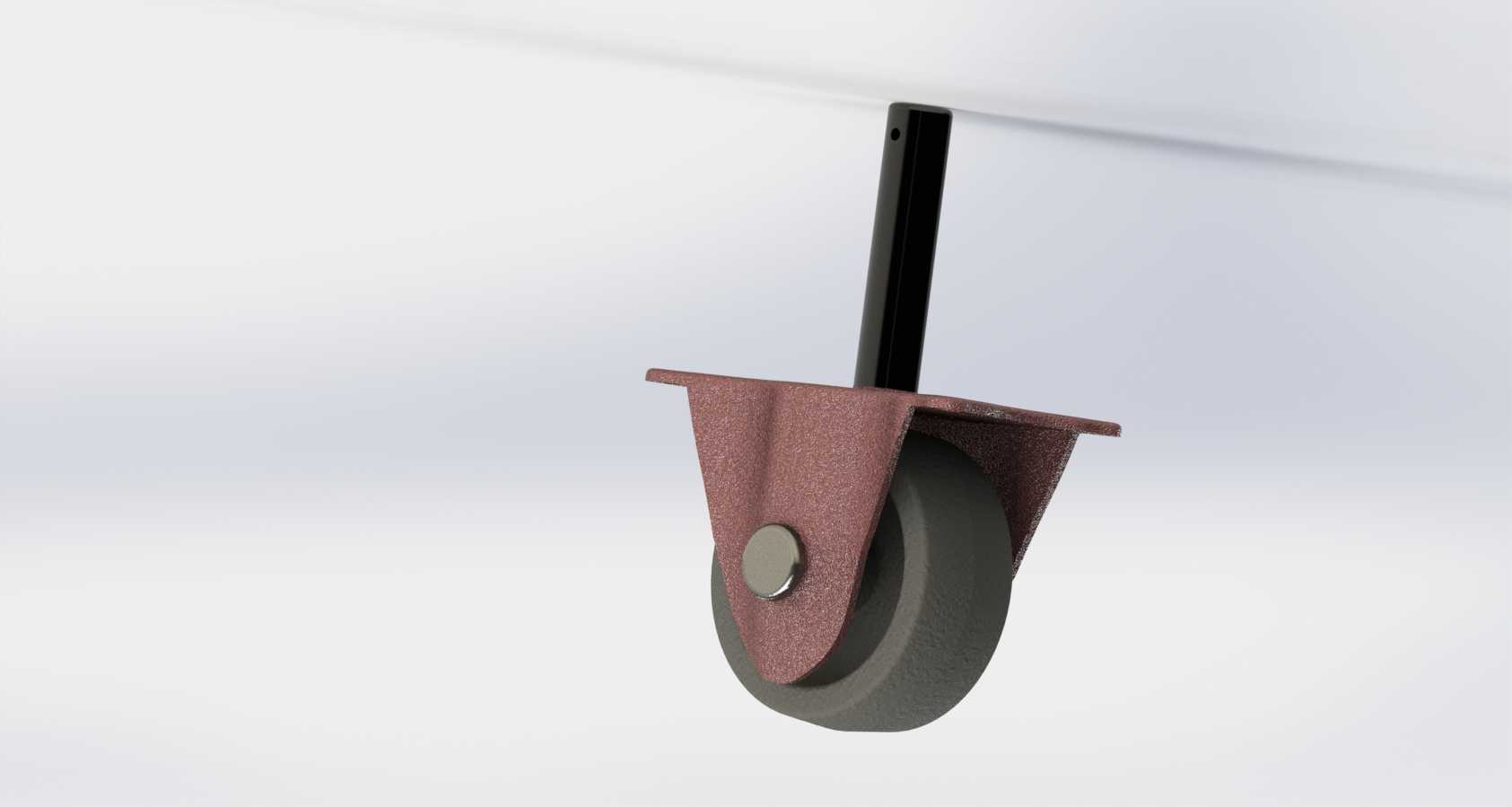

在车间物料转运、轻型仓储货架移位、小型工装夹具移动、实验室设备调位这类场景里，这类插杆式定向小脚轮的出镜率一直很高，很多结构工程师在做轻型移动载体设计时，都会优先考虑这类结构的轮组，毕竟它的安装逻辑、承载表现、转向特性都适配多数低速轻载的移动需求。先从安装边界说起，这款脚轮采用的是圆插杆安装结构，插杆为圆柱形金属件，杆身预留有径向定位孔，安装时直接插入设备底部的配套安装套管内，穿入销钉或者顶丝即可完成固定，不需要额外打孔攻丝，也不需要搭配法兰安装板，对于管材类支脚的设备来说，这种安装方式的适配性极强，不需要对支脚端面做铣平加工，能省掉不少机加工工序。插杆的直径、有效插入长度都做了通用化适配，能匹配市面上多数轻型设备的标准支脚套管尺寸，安装后插杆与支架为刚性连接，没有回转间隙，这也是定向脚轮的核心特性——行走过程中轮体方向始终与安装支脚保持平行，不会随意偏转，走直线时的导向性非常好，长距离推送物料时不需要频繁修正方向，能降低操作人员的推送劳动强度。再看轮架部分，采用的是一体冲压成型的金属支架，支架表面做了喷塑防锈处理，两侧的轮架臂对称分布，轮轴孔位同轴度控制到位，轮体转动时不会出现偏摆卡滞的问题；支架顶部和插杆的连接位置做了加强翻边结构，能承受垂直方向的冲击载荷，比如推过车间地面的接缝、小高度门槛时，瞬间的冲击载荷不会让支架和插杆的连接位置出现开裂变形。轮体部分采用的是改性尼龙或者硬质橡塑材质，轮面为微弧面设计，和地面的接触面积控制在合理范围，既不会因为接触面积过大导致推送阻力过高，也不会因为接触面积过小造成轮面压强大，损伤环氧地坪、实木地板这类软质地面；轮芯位置镶嵌有金属衬套，和金属轮轴配合，转动时的磨损量远低于全塑料轮孔结构，长期使用也不会出现轮孔磨大、轮体晃动的问题。实际选型应用时，这类定向脚轮通常会和同规格的万向脚轮搭配使用，常见的搭配方案是两个定向轮安装在设备推送方向的后端，两个万向轮安装在前端，既保证直线行走的导向性，又能满足转向调整的需求，单轮的承载能力适配100kg以内的轻型载荷，完全能满足工具车、物料周转车、小型设备机架、移动工作台的使用需求。设计建模的时候，要重点关注几个配合尺寸：一是插杆和安装套管的间隙配合公差，间隙过大会导致轮组安装后晃动，行走时轮体偏摆，间隙过小则会导致插杆插入困难，现场装配效率低；二是轮轴和轮体衬套的配合公差，要保证轮体转动灵活无卡滞，同时轴向窜动量控制在合理范围；三是支架的离地间隙，要保证轮体转动时不会和支架底部产生摩擦，同时过障碍时支架不会先磕碰到地面凸起。另外还要考虑轮体的转动阻力，这类小脚轮不需要额外加装轴承，靠金属衬套和轮轴的配合就能满足转动需求，毕竟载荷不大、转速很低，加装轴承反而会提升成本，对于批量应用的场景来说，性价比是很重要的考量因素。从实际使用反馈来看，这类插杆式定向小脚轮的故障率很低，常见的损耗只有轮面过度磨损、插杆定位销脱落，只要选型时承载余量留够，安装时定位销固定到位，正常使用三到五年都不需要维护，非常适合工厂、仓储、商超、实验室这类场景的轻型移动设备使用。建模过程中，轮架的冲压折弯角度、插杆和支架的焊接位置、轮体的圆弧轮廓都要和实物保持一致，尤其是安装位的尺寸，要保证和通用安装配件的适配性，这样导出的模型才能直接用于设备的整体装配，不需要设计人员再二次调整尺寸，能大幅提升结构设计的效率。
