手动摇臂式糕饼搅拌设备三维结构设计

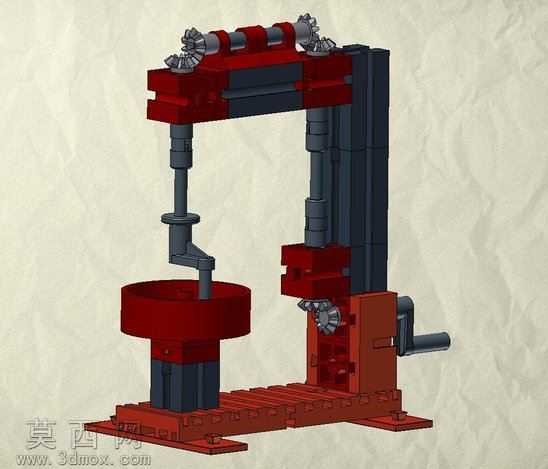

本作品为手动摇臂式糕饼搅拌设备的三维建模成果，建模过程中严格遵循机械设计的装配逻辑，对设备各组成部件进行了1:1比例的参数化构建，完整还原了设备的运行原理与结构细节。模型整体采用龙门式组合机架结构，底部为带安装孔的一体式铸铁质感基座，为整机提供稳定的支撑基础，基座上方设置可升降的立柱导向结构，可根据搅拌容器的尺寸调整作业高度，适配不同容量的糕饼原料搅拌需求。传动部分采用锥齿轮换向传动结构，侧置的手摇摇柄连接输入轴，通过两组相互啮合的锥齿轮将水平方向的手摇转动转换为垂直方向的搅拌轴转动，传动结构的齿轮齿形、啮合间隙均按照机械传动标准进行建模还原，可直观展示动力传递的完整路径。搅拌执行端采用拐臂式搅拌桨设计，区别于常规的直轴搅拌结构，拐臂结构可带动搅拌桨在料桶内做行星式轨迹运动，能够覆盖料桶内的全部区域，避免搅拌死角，提升糕饼原料的混合均匀度，料桶采用底部定位的安装方式，与基座上的定位凸台精准配合，搅拌作业过程中不会发生偏移。材质渲染方面，机架与传动箱体部分采用哑光铸铁红的材质表现，还原传统食品加工机械的金属质感，导向立柱、搅拌轴等运动部件采用深灰色金属材质，区分固定结构与运动结构，搅拌料桶采用亮面红色涂装，与机架色调形成呼应，各部件的装配接缝、边角倒角均做了精细化处理，避免模型出现生硬的棱角与穿模问题。设计思路上围绕手动操作的使用场景，优化了摇柄的操作力臂长度，降低手动搅拌的操作力度，同时整体结构采用模块化拆分设计，搅拌桨、料桶均可快速拆卸，便于日常使用后的清洁维护，各运动部件的配合间隙经过合理设置，既保证传动过程的顺畅无卡顿，也避免间隙过大导致的运行晃动问题，完整呈现了一款小型手动食品搅拌设备的全部结构特征与设计考量。
