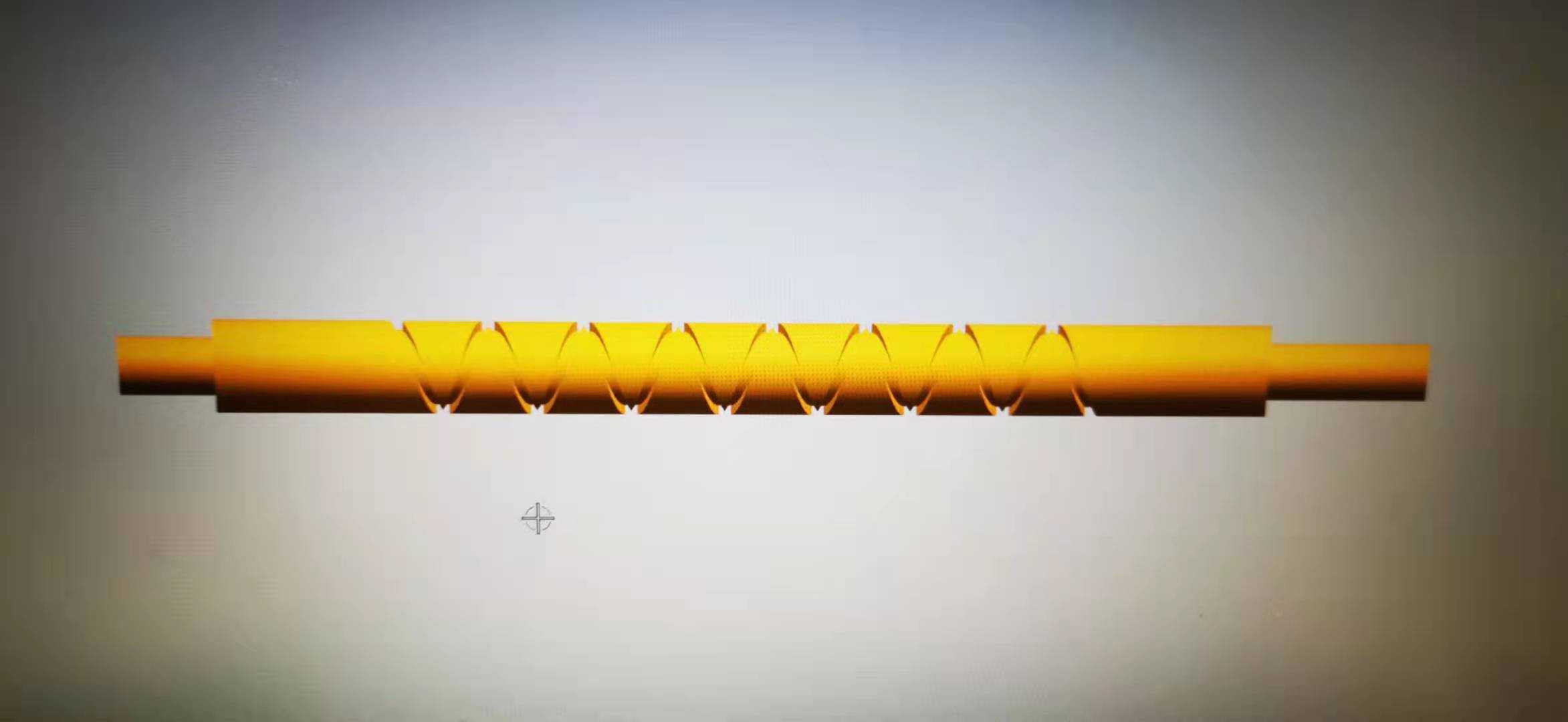

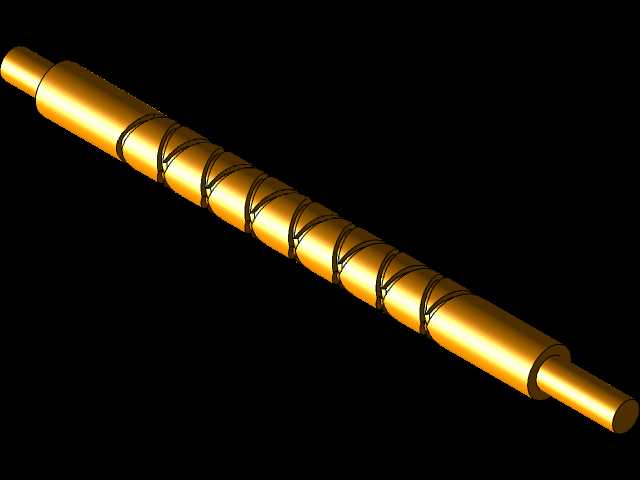

往复式自换向直线传动螺杆结构

　　在连续直线往复运动的传动场景中，这类带闭合螺旋沟槽的螺杆是替代传统直线往复机构的核心传动部件，常见于需要滑块在固定行程内持续往返、无需额外换向阀或行程开关触发换向的设备中，比如小型直线输送单元、排线机构、长行程打磨设备的往复进给单元、纺织机械的导纱部件，以及部分需要持续直线往复动作的专用测试设备上。和普通梯形丝杠、滚珠丝杠需要电机正反转实现往返的逻辑不同，这类螺杆的沟槽本身是首尾闭合的交叉螺旋结构，当螺杆做单向连续回转时，配合嵌在沟槽内的滑块拨销，就能带动滑块沿着螺杆轴向做连续的往复直线运动，整套动作不需要额外的电控换向逻辑，也不需要外接换向触发元件，纯机械结构就能实现稳定的自动换向动作，在一些对电控可靠性要求高、

　　或者不方便布置换向传感器的紧凑安装空间里，这类结构的稳定性优势非常明显。从结构设计逻辑来看，这类螺杆的核心是沟槽的螺旋升角与交叉过渡段的顺滑衔接，沟槽的截面形状需要和配套的拨销或者滑块导向件完全匹配，既要保证拨销在沟槽内滑动时不会出现卡滞，也要控制交叉位置的间隙，避免换向时出现过大的回程间隙影响传动精度。螺杆两端的轴颈是主要的安装定位基准，设计时需要匹配对应规格的深沟球轴承或者滑动轴套，轴颈的同轴度公差需要控制在合理范围内，避免螺杆高速回转时出现径向跳动，导致滑块运动卡顿或者噪音过大。安装边界上，这类螺杆的有效行程由中间闭合沟槽的轴向长度决定，选型时需要预留两端轴承安装位的轴向尺寸，同时滑块的径向尺寸需要和设备的安装腔体匹配，

　　滑块上需要设计和被驱动部件连接的安装孔位，保证传动过程中负载不会直接作用在拨销上，避免拨销受径向力过大出现断裂磨损。实际应用中，这类螺杆的传动效率比普通滑动丝杠高，因为沟槽和拨销之间的摩擦属于滚动加滑动的混合摩擦状态，如果在拨销位置加装微型滚动轴承，还能进一步降低摩擦阻力，提升长时间运行的耐磨性能。设计建模时需要重点关注沟槽交叉位置的顺滑过渡，不能出现尖角或者台阶，否则拨销经过交叉点时会出现卡滞甚至卡死的情况，螺旋槽的导程决定了滑块单方向运动的线速度，在螺杆转速固定的情况下，导程越大滑块的往返运动速度越快，需要根据实际设备的运动速度要求匹配对应的导程参数。另外，螺杆的材质选择也需要根据负载情况确定，

　　轻载高速场景可以选用铝合金做表面硬质阳极氧化处理，降低自身重量提升回转响应速度，中载场景可以选用45号钢做调质处理后表面淬火，提升沟槽的耐磨性能，重载场景则可以选用合金结构钢做渗碳淬火处理，保证长时间运行下沟槽不会出现过度磨损导致换向失效。这类结构相比传统的曲柄滑块往复机构，能实现更长的往复行程，而且滑块在整个行程内的运动速度更均匀，不会出现曲柄滑块机构在行程端点速度骤变的问题，运行过程中的冲击和噪音更小，适合需要平稳往复运动的工作场景。在装配时需要保证螺杆两端轴承座的同轴度，避免螺杆受额外的径向弯矩，同时滑块需要配套直线导向部件，不能让滑块承受径向的扭转力，所有的径向负载都应该由配套的直线导轨或者导向轴承担，螺杆本身只提供轴向的往复驱动力，这样才能最大化延长这类换向螺杆的使用寿命，避免过早出现磨损或者卡滞故障。
