这套平行双螺杆组件是针对小规格台式挤出设备开发的核心塑化输送部件,适配桌面级、实验级以及小型量产型台式挤出机的安装需求,核心作用是完成物料的输送、熔融、混炼、均化与建压输出,相比常规大规格工业挤出机的螺杆组件,整体尺寸控制紧凑,能够在有限的设备安装空间内实现稳定的挤出作业,多用于小批量色母制备、新材料配方研发、小型线材挤出、3D打印耗材生产等对设备占地要求高、单次投料量不大的应用场景。

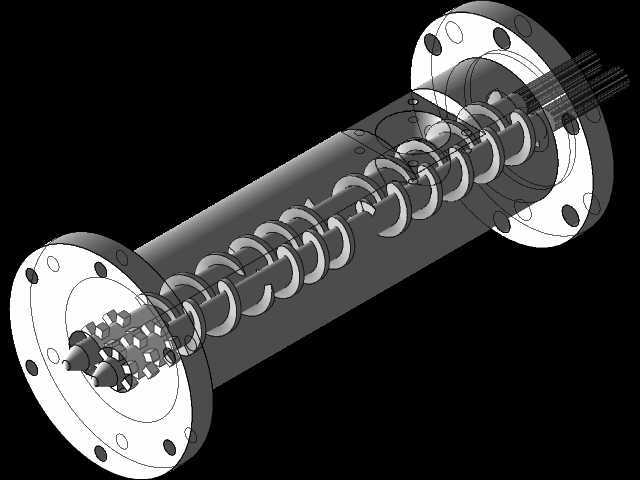

从结构设计逻辑来看,双螺杆采用平行啮合式布局,两根螺杆的轴线保持平行,螺棱间隙经过严格控制,在啮合过程中可以实现对物料的强制输送,避免物料在机筒内长时间滞留产生热降解,尤其适配热敏性高分子材料的加工需求。屏障段的设置是这套结构的核心设计点,在螺杆的均化段末端设置屏障结构,通过分流、剪切、汇流的流道设计,将未完全熔融的固态物料颗粒拦截在屏障段上游,通过螺棱与机筒内壁之间的可控间隙对固态颗粒施加稳定的剪切作用,配合机筒外部的加热单元完成剩余熔融过程,同时可以打乱物料的原有流动轨迹,提升不同组分物料的混炼均匀度,避免挤出成品出现色差、塑化不均、力学性能波动等问题。

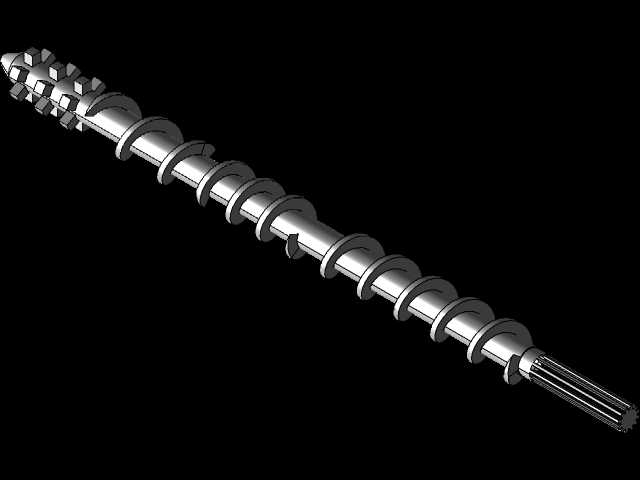

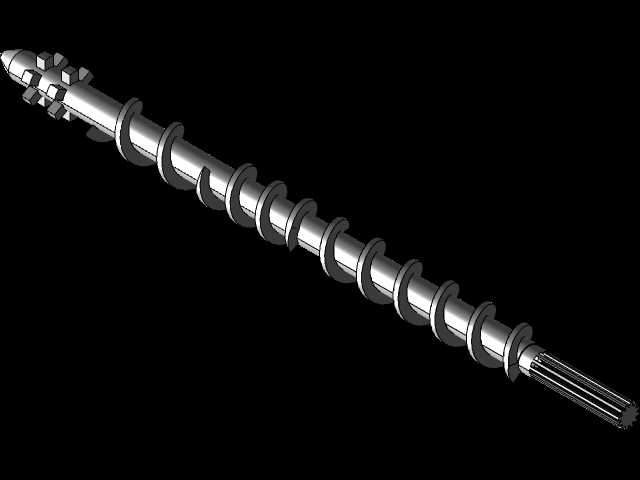

螺杆的进料段采用大导程设计,能够提升松散物料的输送效率,避免进料口出现架桥、堵料问题,压缩段的螺槽深度逐步收窄,配合螺杆旋转过程中的挤压、剪切作用,逐步排出物料间隙中的空气,同时将机械能通过剪切作用转化为热能,完成物料从固态到粘流态的转变,屏障段的流道尺寸经过匹配计算,既保证足够的剪切混炼效果,又不会产生过高的剪切热导致物料分解,末端的计量段螺槽深度保持恒定,能够建立稳定的挤出压力,保证出料的均匀性与稳定性。

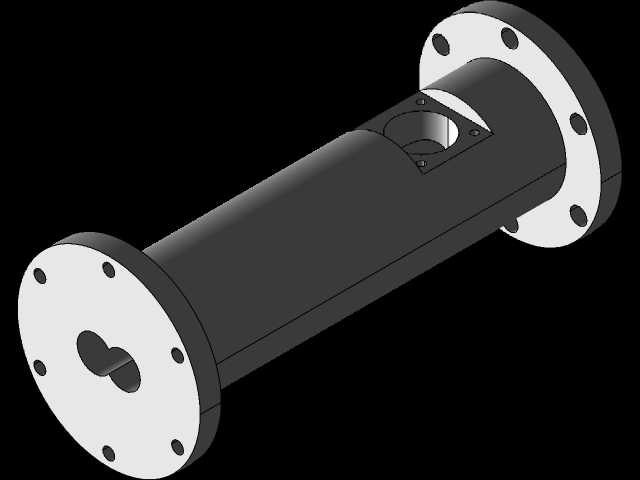

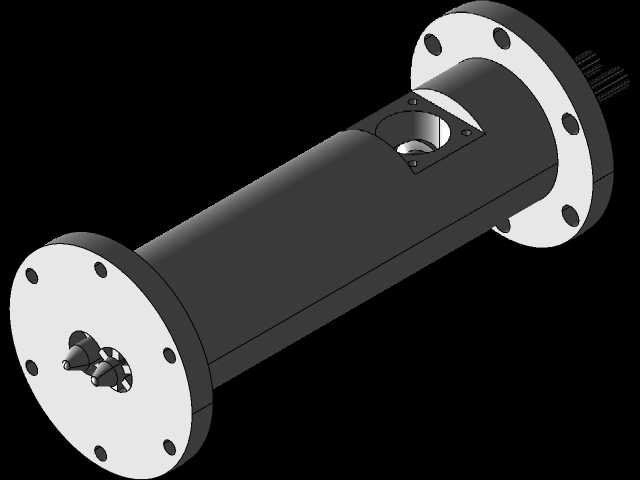

机筒部分采用两端法兰式安装结构,法兰端面上的安装孔位按照标准小规格挤出机的安装接口尺寸设计,安装时可以通过螺栓直接与挤出机的减速箱输出端、机头模体部分对接,不需要额外制作过渡连接结构,机筒的内孔与螺杆外径的配合间隙控制在合理范围内,既避免间隙过大出现物料回流、压力建立不足的问题,又防止间隙过小导致螺杆旋转过程中与机筒内壁发生刮擦磨损。机筒外部预留有加热与测温元件的安装位置,可以根据加工物料的工艺需求,分段设置加热温度,匹配不同物料的熔融加工窗口。
在实际选型适配过程中,需要重点核对组件的整体安装长度、法兰端的安装孔位分布尺寸、螺杆与减速箱输出轴的连接方式,保证组件能够顺利装入设备的安装位,同时要根据加工物料的特性调整螺杆的转速范围与温度设置,比如加工PLA、PETG等低熔点热敏性材料时,可以适当降低屏障段的剪切强度对应的螺杆转速,避免物料过热碳化;加工填充改性材料时,可以适当提升屏障段的工作温度,保证填充组分的分散均匀性。这套结构的设计充分考虑了小型挤出设备的使用特点,在紧凑的尺寸空间内集成了输送、熔融、混炼、均化、建压的全流程功能,相比单螺杆结构,其物料输送的强制特性更强,混炼效果更好,对物料的适应性更广,能够满足小规格挤出场景下的多种工艺需求。
从建模细节来看,所有螺棱的螺旋升角、螺槽深度变化、屏障段的沟槽尺寸、法兰的安装孔位都按照实际加工尺寸进行1:1还原,啮合区域的间隙按照实际装配公差设置,既保证模型的装配干涉检查准确性,又能够直接用于工程出图、结构仿真、装配模拟等工作,结构设计人员可以直接在这个模型的基础上,根据自身的设备参数调整螺杆长径比、屏障段结构尺寸、法兰安装尺寸,快速完成适配特定设备的双螺杆组件设计,不需要从零开始进行螺旋扫描、啮合间隙调整等重复性建模工作,能够大幅缩短小型挤出机核心部件的开发周期。
