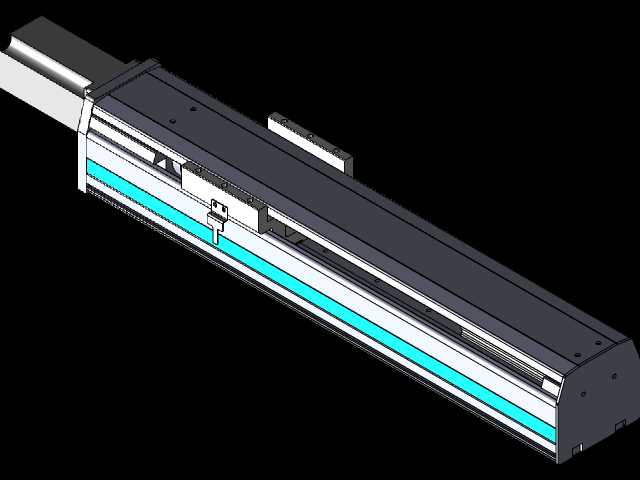

RD95S带防尘盖滚珠丝杠线性模组结构

　　在非标自动化产线搭建、精密检测设备位移平台改造、小型数控机床进给轴升级这类实际工程场景里，线性执行部件的选型往往直接决定整套设备的运行精度与维护周期，这款RD95S线性结构的设计初衷，就是针对常规敞开式导轨丝杠组件容易落入加工碎屑、车间浮尘，导致丝杠磨损加快、导轨卡滞的痛点做的集成化优化。从实际安装适配的角度看，这款线性模组的主体截面宽度控制在95mm规格对应的常规安装尺寸区间，安装孔位采用行业通用的等距排布逻辑，底部基准面做了精磨处理，安装时不需要额外做复杂的基面修配，只要将设备安装台的平面度控制在0.02mm/100mm范围内，就能直接通过内六角螺钉完成锁紧固定，适配市面上绝大多数行程在100mm到1500mm区间的单轴位移需求，不管是立式安装做上下料的Z轴抬升，还是水平安装做工件的横向移送，都能通过调整安装座的固定方向快速适配。

　　结构设计上，这款模组将滚珠丝杠与线性导轨做了集成式封装，外侧配套的防尘盖采用分段式搭接结构，不会因为滑块的往复移动出现防尘间隙，滑块运行时防尘盖会随动折叠，既能阻挡车间里的焊接飞溅、铝屑、切削液雾进入传动副内部，又不会额外增加滑块运行的摩擦阻力。内部的滚珠丝杠采用预压消隙的螺母结构，配合两侧的高刚性线性导轨，重复定位精度可以控制在0.01mm级别，完全能满足3C产品组装、小型零件尺寸检测、激光打标工位位移这类对精度有较高要求的场景。设计阶段特意将丝杠的支撑端做了集成化的轴承座设计，不需要用户单独选配支撑座、联轴器、电机安装法兰，只要根据所选电机的安装尺寸匹配对应的连接法兰，就能直接将伺服电机或者步进电机安装在模组端部，大幅减少设计人员的选型绘图工作量，也能避免不同厂家配件适配时出现的同轴度误差问题。

　　从实际使用的工况适配来看，这款模组的滑块负载能力经过结构优化，水平安装时可以承载15kg以内的工件做1m/s以内的往复移动，立式安装时搭配抱闸电机可以承载8kg以内的负载做上下位移，运行时的噪音控制在60分贝以内，适合放在无尘车间、精密装配车间这类对环境噪音有要求的场景。润滑通道做了内置式设计，不需要拆开防尘盖就能通过预留的注油嘴定期给丝杠和导轨补充润滑脂，日常维护的工作量比敞开式的导轨丝杠组合减少60%以上。设计时还考虑了极限位置的防护，模组两端内置了缓冲限位块，即使电气限位出现故障，滑块移动到端部时也会被缓冲块承接，不会出现硬碰撞导致丝杠变形或者导轨损坏的问题。对于做三维建模的结构工程师来说，这款模组的模型细节完整还原了安装孔位、防尘盖的折叠结构、滑块的螺纹安装孔、端部的电机连接接口，在做设备整体布局时可以直接调用，不需要再重新测绘建模，能有效缩短设备开发的设计周期，也能提前在装配阶段检查模组和周边工件的干涉情况，避免实际加工组装时出现装配冲突。
