16mm规格挤出机送料螺杆配套筒体结构

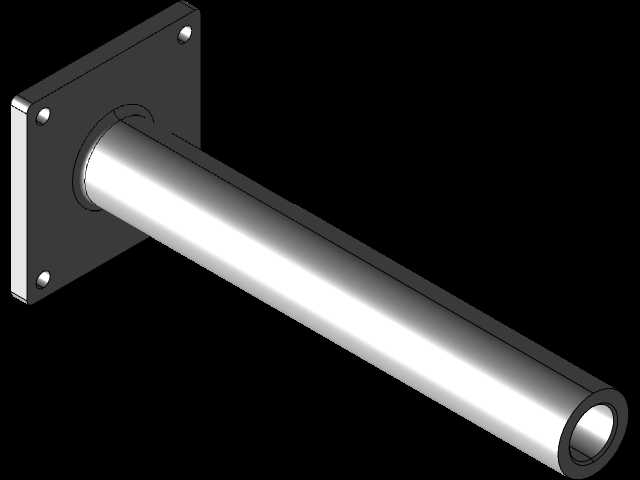

　　做桌面级挤出设备结构开发的工程师，大多碰到过小规格送料段卡料、出料不均的问题，这套16mm规格的螺杆与筒体配合结构，正是针对小流量熔融挤出场景做的适配设计，能直接对应小型线材挤出、颗粒造粒、3D打印耗材生产这类对送料精度有要求的工位。先从实际安装边界说，筒体整体采用同轴圆柱结构，外径匹配常规16mm螺杆的安装套筒尺寸，进料口位置做了偏心沉台设计，刚好对准料斗的落料位，不会出现颗粒料架桥卡滞的情况，筒体两端的连接法兰做了止口定位，安装时不需要反复调整同轴度，只要把止口卡入设备安装座的对应槽位，锁紧螺栓就能保证螺杆与筒体内壁的单边间隙控制在0.02mm以内，这个间隙值是反复验证过的，既不会因为间隙太小导致螺杆转动时刮蹭筒壁，也不会因为间隙太大出现熔融料回流、出料压力不稳的问题。

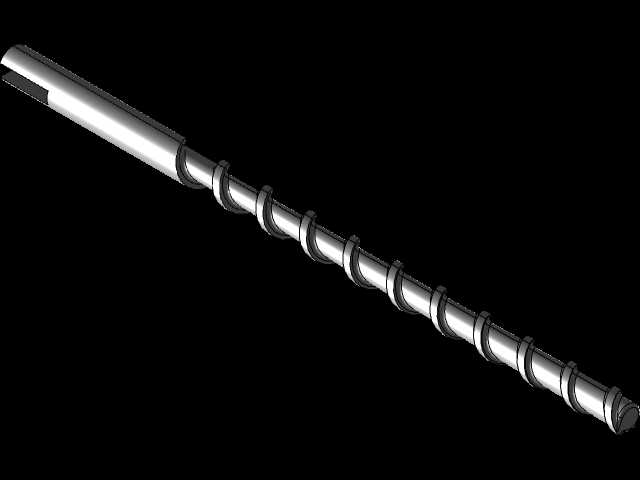

　　从功能特性来看，螺杆部分采用了等距变深的螺槽设计，进料段螺槽深度更大，能容纳更多未熔融的固态颗粒，避免进料口堵料，压缩段螺槽深度逐步收窄，配合筒体外部的加热圈能让物料在输送过程中逐步均匀熔融，计量段螺槽深度恒定，能保证出料时的压力稳定，不会出现出料忽快忽慢的情况。筒体的内壁做了氮化处理，表面硬度能达到HV800以上，长期和带玻纤的增强塑料摩擦也不会出现过快磨损，外壁预留了加热圈与温度传感器的安装位，不需要后期二次加工就能直接装配常规的铸铝加热圈与K型热电偶，温度检测点的位置刚好对准计量段，能精准反馈出料段的实际物料温度，避免温度控制偏差导致的物料碳化或者熔融不充分。

　　设计思路上没有追求过于复杂的结构，完全围绕小规格挤出设备的实际使用痛点做优化，很多小厂做的同规格螺杆筒体，要么是进料段角度不对导致架桥，要么是同轴度公差太大，装上去转起来异响不断，这套结构在建模时就把配合公差做了严丝合缝的定义，螺杆的同轴度全段跳动控制在0.01mm以内，筒体的内孔圆柱度公差不超过0.008mm，装配后不需要额外配磨就能直接使用。实际应用场景里，除了常规的塑料挤出工位，还能适配小型食品挤出、陶瓷泥料挤出的场景，只要更换对应材质的螺杆与筒体表面处理工艺，就能输送不同特性的物料，比如输送腐蚀性物料时可以把筒体换成304不锈钢材质，螺杆做镀硬铬处理，输送磨蚀性强的矿物填充物料时可以做碳化钨喷涂，整体的安装尺寸不需要做任何改动，就能直接替换到现有设备上，减少设备改造的工作量。

　　很多工程师在选型小规格挤出部件时，容易忽略螺杆长径比与筒体长度的匹配，这套结构的螺杆有效长度与直径比为25:1，是通用型挤出设备最常用的长径比参数，既能保证物料有足够的熔融塑化时间，也不会因为长径比太大导致螺杆转动时扭矩过大、出现断杆的风险。筒体的进料口采用了矩形切口设计，切口边缘做了圆角过渡，不会切割物料颗粒导致的细粉过多，细粉太多容易在进料段提前熔融粘壁，时间长了就会堵料，这个圆角的尺寸是经过多轮试机验证的，刚好能让颗粒料顺畅落入螺槽，不会出现卡料的情况。另外筒体末端的出料口做了标准的螺纹接口，能直接连接不同规格的模头，不管是做线材挤出的拉丝模头，还是做造粒的切粒模头，都能直接旋接安装，不需要额外做转接头，减少了流道的死角，避免物料在流道里长时间停留碳化。

　　从结构强度来看，螺杆的芯部采用了韧性较好的40Cr材质，表面做氮化处理，既保证了表面的耐磨性，也保证了芯部的抗扭强度，在100rpm以内的转速下，输送常规粘度的塑料物料，不会出现扭转变形的问题。筒体的壁厚设计为8mm，既能保证足够的结构强度，在外部加热圈加热时也能有较快的热传导效率，不会出现筒体内壁温度上升太慢、预热时间过长的问题，同时壁厚也足够加工温度传感器的安装孔，不会因为壁厚太薄导致安装孔钻穿筒体。整体结构没有多余的设计，每一处尺寸都是围绕实际使用中的问题做的优化，不管是做新设备开发，还是做现有设备的备件替换，都能直接拿来做结构参考，建模时所有的配合面都做了公差标注，导入工程图就能直接下发加工，不需要再反复调整尺寸参数。
