12mm规格挤出注塑机单螺杆筒体结构

　　在小批量精密注塑、实验室级挤出成型场景中，小直径螺杆机筒组件一直是影响塑化均匀性的核心部件，本次设计的12mm直径单螺杆配套筒体，主要面向桌面级挤出设备、微型注塑机的塑化单元配套需求，适配低产量高精度的高分子材料加工工况。从实际应用场景来看，这类小尺寸螺杆组件常被用于3D打印耗材挤出试制、小批量色母粒混炼、微型精密塑料件注塑供料，相比大直径螺杆，小直径螺杆在低转速下就能获得足够的剪切速率，适合加工热敏感性强的工程塑料，避免物料在机筒内停留时间过长出现降解碳化。设计过程中首先确定的核心参数是压缩比2.2，这个压缩比取值针对通用聚烯烃、通用工程塑料的加工需求做了平衡，既能够保证物料在输送段完成充分压实，

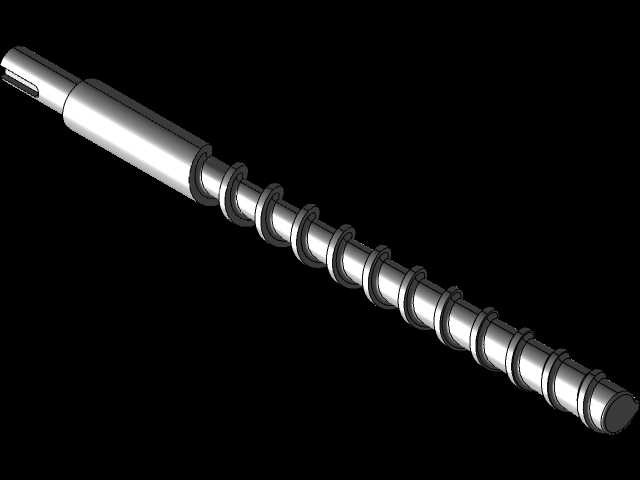

　　在熔融段建立足够的压力排出物料包裹的气体，又不会因为压缩比过高导致剪切过热，适配非填充、低填充比例的通用塑料加工需求。螺杆的长径比按照常规小规格挤出组件的通用边界做了适配，整体长度控制在适配微型设备安装空间的范围内，机筒的进料口位置做了偏心适配设计，能够匹配常规的粒料喂料机构，不会出现架桥卡料的问题。从结构细节来看，螺杆的加料段采用等距等深的螺槽设计，保证粒料能够稳定向前输送，不会因为螺槽深度变化导致进料阻力波动；熔融段采用螺槽深度渐变的结构，配合2.2的压缩比逐步压实物料，将熔融过程中产生的气体反向从进料口排出，避免成型件内部出现气泡缺陷；计量段采用等距等深的浅螺槽设计，保证熔体输出的压力和流量稳定，

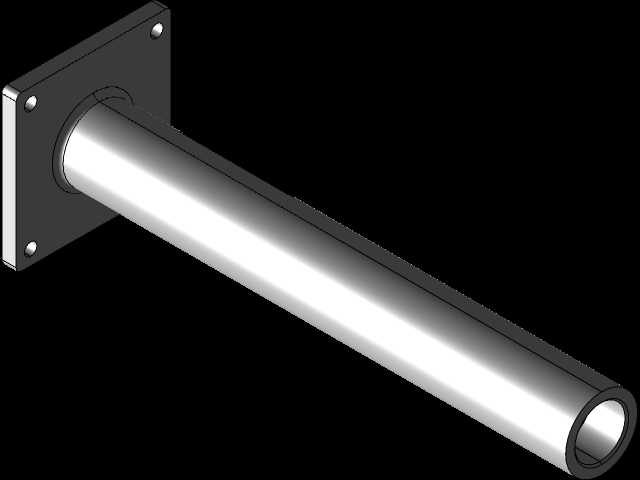

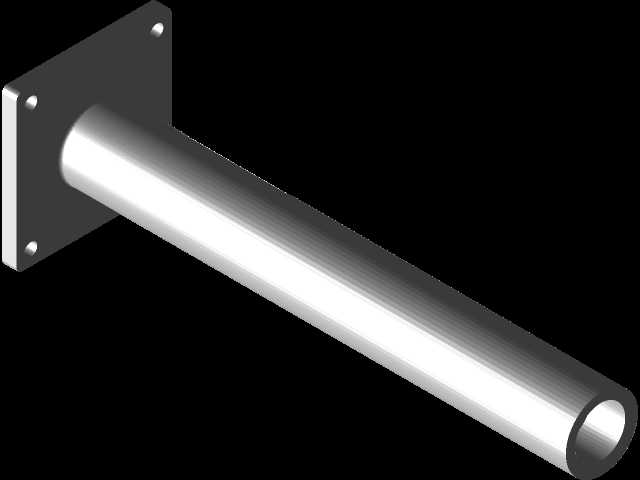

　　为后续的成型工序提供均匀的熔料供给。机筒部分的设计充分考虑了安装边界，外径尺寸按照常规微型挤出机的加热圈安装规格做了匹配，外壁预留了温度传感器的安装孔位，能够直接适配标准的陶瓷加热圈与铠装热电偶，不需要额外做结构改装；机筒的出料端采用标准的螺纹连接接口，能够对接不同规格的挤出模头或者注塑射嘴，适配不同的成型工艺需求。在建模过程中，螺杆的螺棱侧面做了微小的倒角处理，避免实际加工过程中出现应力集中导致螺棱崩损，同时螺棱与机筒内壁的配合间隙按照小规格螺杆的常规配合公差做了设定，既保证螺杆转动时不会刮蹭机筒内壁，又能减少熔体的逆流漏流，提升塑化输送效率。从安装适配性来看，整个螺杆机筒组件的总长度控制在桌面级设备的常规安装尺寸范围内，

　　螺杆的尾部连接端采用标准的键槽连接结构，能够直接匹配常规的减速箱输出轴，不需要额外定制连接轴套；机筒的进料段位置做了水冷夹套的安装位预留，能够适配强制进料冷却结构，避免进料段温度过高导致物料提前熔融粘在螺杆进料段，影响进料稳定性。实际工况中，这类小直径螺杆机筒组件的工作转速通常在20-120rpm区间，设计时对螺杆的扭转强度做了校核，选用常规的氮化钢材料处理后，完全能够承受这个转速区间下的扭矩负载，不会出现扭转变形或者断裂的问题。机筒的内壁设计考虑了后续氮化处理的工艺余量，保证硬化处理后内壁的硬度能够达到耐磨要求，延长组件的使用寿命，减少长期使用后的磨损漏流问题。针对实验室场景经常更换物料的需求，螺杆的表面光滑度做了优化设计，没有容易积料的死角，换料时能够快速将残留物料排出，减少清机的时间和物料损耗。整个组件的结构没有复杂的异形结构，所有尺寸都适配常规的机加工工艺，不需要特殊的定制加工设备，普通的车床、铣床配合氮化处理工艺就能够完成加工，降低了配件的制造成本，适合小批量设备生产时的配件配套。
