博世力士乐S型弯道输送线三维设计

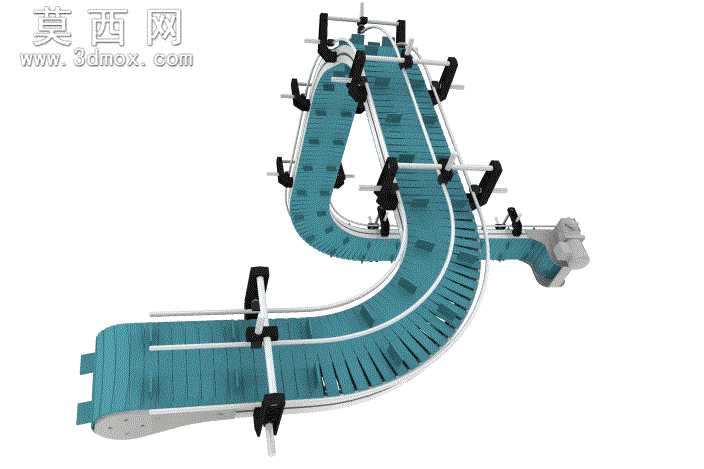

本模型为S型弯道板式输送线，采用博世力士乐标准输送元素搭建，整体建模过程严格遵循模块化设计思路，在三维建模环境中先完成整体输送路径的曲率规划，确保S型弯道段的转弯半径符合输送物件的通行要求，避免输送过程中出现卡滞、滑落问题。建模时首先搭建主体支撑框架，采用标准化铝型材支撑结构，对两侧护栏的固定点位进行精准定位，确保护栏沿S型路径全程与输送板链保持均匀间隙，既能够对输送物件起到侧向防护作用，又不会与运动的板链产生干涉。主体输送部分采用模块化板式链结构建模，每一块链板都按照真实尺寸进行阵列装配，弯道段的链板排布根据曲率做自适应调整，还原真实柔性板链的转弯特性，同时对驱动端的动力单元进行结构还原，包含驱动电机、传动辊筒、张紧机构等核心部件，张紧机构的调节行程预留符合实际安装调试需求。模型渲染阶段对不同部件赋予对应材质，输送链板采用耐磨工程塑料材质，呈现哑光蓝绿色质感，支撑框架与护栏采用阳极氧化铝型材与白色工程塑料材质，驱动单元的金属部件赋予金属喷漆质感，固定用的紧固件做发黑处理，整体渲染效果贴近真实设备的视觉表现。结构设计上充分考虑输送线的实际使用场景，S型的路径设计能够在有限的车间空间内延长输送距离，实现多工位之间的物件流转，两侧可调节的护栏支架能够根据输送物件的尺寸调整护栏间距，适配不同规格的产品输送需求，底部的支撑脚预留高度调节结构，可适配不平整的安装地面。整个模型的装配逻辑完全按照真实设备的装配流程搭建，各部件之间的装配约束关系准确，可直接用于输送线方案的布局演示、结构校核，也可作为同类型输送设备设计的参考模板，帮助设计人员快速完成同类S型输送线的方案迭代，减少重复建模的工作量，提升非标输送设备的设计效率。
