红色齿状传动链轮结构设计展示

项目分类:齿轮 发布时间:2021-10-25 ID:337734
  • 红色齿状传动链轮结构设计展示
  • 红色齿状传动链轮结构设计展示

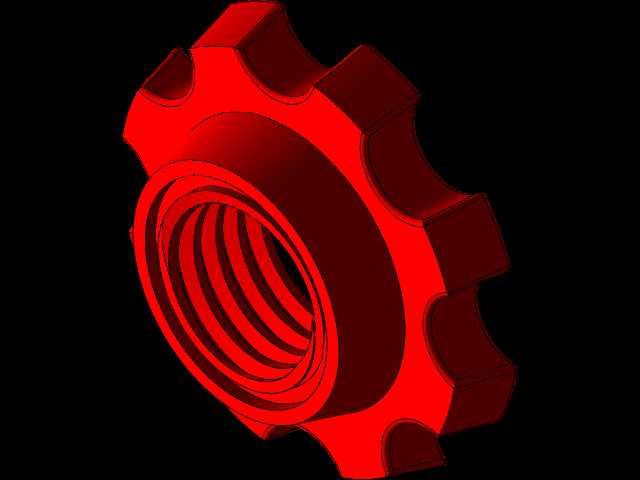

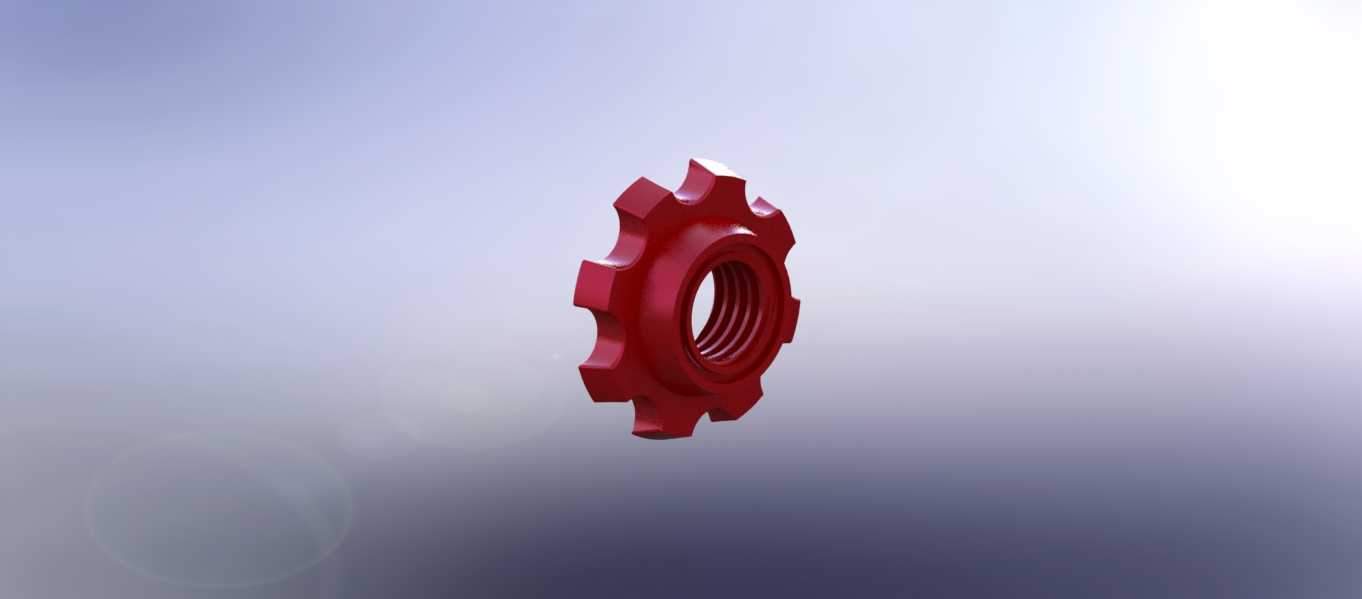

  做传动结构设计快十二年,这类带内螺纹的齿状链轮我经手过不下三十套适配方案,最先要捋清楚的不是齿形参数,而是它的实际安装工况——很多新人建模上来就堆齿形参数,完全不考虑现场装的时候会不会和旁边的张紧臂刮碰,后期改模改到崩溃的情况太常见。这类链轮主要用在中低速轻载的链传动场景,像小型包装线的进料输送辊驱动、食品加工设备的网带传动、小型农机的辅助动力传递都能见到它的身影,和普通平片链轮不一样的是,它自带内螺纹安装孔,不需要额外加工键槽或者配装紧定套,直接拧在对应螺纹规格的输出轴端就能完成固定,安装效率比传统键连接的链轮高不少,特别适合那些需要频繁拆换维护、安装空间局促的工位。

  从结构设计逻辑来说,这个链轮的齿形做了圆弧修缘处理,不是生硬的直边齿廓,别小看这几毫米的修缘,链条在啮入啮出的时候能减少至少三成的冲击载荷,之前我给一条日化灌装线做改造,一开始用的是没做修缘的标准链轮,运行的时候链条抖动特别厉害,不到三个月齿尖就磨出了明显的凹痕,换成同参数带修缘的结构之后,链条运行的平稳性提升非常明显,后续跟踪了一年多,齿面磨损量还不到之前的五分之一。齿根位置做了等半径的圆角过渡,没有应力集中的直角棱,在承受交变载荷的时候不容易出现齿根断裂的问题,之前有个客户的设备就是因为链轮齿根没做圆角,满负载运行的时候连续断了三个齿,整条线停了八个小时,损失比零件本身贵几百倍。

  内螺纹的精度是这个零件的核心安装边界,建模的时候不能只画个示意螺纹,要把螺纹的收尾退刀槽位置留出来,退刀槽的宽度要比标准螺纹刀具的最小退刀宽度大1.5毫米以上,不然现场加工的时候螺纹车不到位,装的时候拧不到底,链轮的端面跳动会超差,高速转起来整个传动副都会抖。链轮的中心厚度要匹配对应链条的内节宽度,不能做太厚也不能做太薄,太厚的话链条侧板会和链轮端面发生摩擦,运行的时候会有异常磨损,太薄的话齿面和链条滚子的接触面积不够,单位面积的压应力太大,齿面会提前出现点蚀失效。

  实际选型适配的时候,要先算好传动比对应的链轮齿数,齿数太少的话传动的不均匀系数会变大,链条的动载荷飙升,齿数太多的话一旦链条出现磨损伸长,很容易发生跳齿脱链的问题,这类小规格链轮一般齿数选在12到20齿之间是比较合理的区间。安装的时候要保证链轮的端面和输出轴的轴线垂直度,偏差不能超过千分之三,不然链条运行的时候会往一侧跑偏,单侧磨损速度会快好几倍。齿面的颜色是做了表面氧化处理,不是单纯的上色,一方面是为了防锈,另一方面氧化层的微孔可以储存少量润滑脂,在长期运行的时候能持续给齿面和链条滚子的接触位置提供润滑,延长整个传动副的使用寿命。

  建模的时候还要注意齿顶圆的尺寸公差,不能按自由公差做,要控制在h7的精度区间,齿顶圆太大的话,链条啮入的时候会顶到链条的外链板,太小的话啮合深度不够,负载大的时候容易跳齿。中心螺纹的同轴度要控制在0.05毫米以内,不然链轮装上去之后会有偏心,转动的时候产生的离心力会让整个传动架产生振动,时间长了固定螺栓都有可能震松。很多新手建模的时候容易忽略链轮端面的倒角,其实齿顶两端都要做1×45度的倒角,不仅安装的时候方便对准链条,也能去掉加工产生的飞边毛刺,避免运行的时候毛刺刮伤链条侧板。

  从应用场景的适配性来说,这种一体式带内螺纹的链轮,不适合用在重载冲击大的工况,比如破碎机、输送机的主传动这类负载波动大的位置,还是要用带键槽的分体式链轮配轮毂的结构,但是在轻载、安装空间小、需要快速拆装的辅助传动工位,它的优势非常明显,零件数量少,不需要额外的紧固件,安装的时候一把扳手就能搞定,维护的时候拆换也快,能减少很多设备停机的时间。做三维建模的时候,不能只把外形画得像,要把每个结构对应的工艺要求、安装要求、使用场景都考虑进去,建出来的模型才是能直接拿去加工生产的有效模型,而不是只能看外观的样子货。
