在轻工自动化输送、小型精密传动工位的动力传递环节,这类齿形同步带轮的应用覆盖范围极广,从桌面型分拣设备的动力输送轴,到小型包装机械的进给传动端,再到3D打印设备的轴系传动、电子加工设备的移载机构,都能见到这类小模数同步带轮的身影。不同于平带传动依赖摩擦力传递扭矩的形式,HTD圆弧齿形的同步带轮通过齿面与同步带齿槽的精准啮合传递动力,不会出现打滑丢转的问题,传动比精度能够稳定维持在设计允许的偏差范围内,尤其适合对传动同步性有要求的工位。

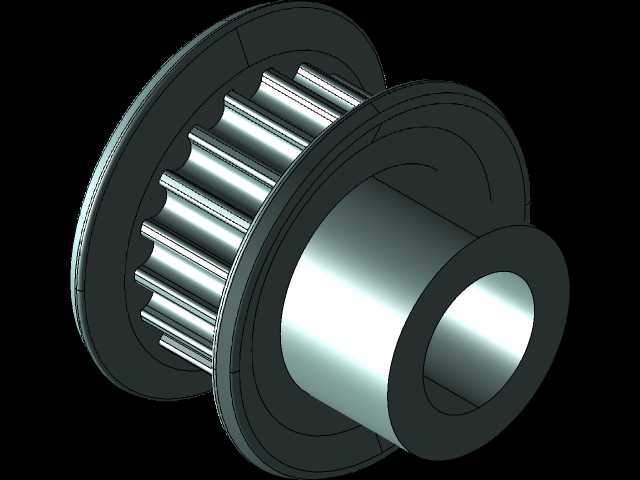

这款带轮采用18齿的齿数设计,匹配3mm节距的HTD3M型同步带,齿形轮廓遵循圆弧齿同步轮的标准廓形设计,齿顶与齿根均做了适配带体形变的圆弧过渡,避免啮合过程中齿棱对同步带带齿造成过度切割磨损,延长配套同步带的实际使用寿命。带轮主体采用双侧挡边的结构形式,挡边的外径尺寸略大于带轮齿顶圆直径,安装后能够对同步带形成侧向限位,防止设备运行过程中同步带出现轴向窜动、脱带的问题,尤其适合轴系跨距较小、带轮安装位存在轻微角度偏差的工况,降低现场调试的对位难度。
带轮的轮毂部分采用通孔式设计,中心安装孔为光孔结构,现场装配时可根据配套传动轴的实际尺寸做二次精加工,也可根据使用需求加装键槽、顶丝孔等固定结构,适配不同直径的传动转轴。轮毂的轴向长度经过匹配设计,既能够保证带轮与转轴的配合长度足够,传递额定扭矩时不会出现轴孔配合面的压溃变形,又不会占用过多的轴系安装空间,适合结构紧凑的小型设备内部安装。带轮的齿面宽度匹配标准宽度的3M同步带,齿面加工精度满足常规传动的啮合要求,啮合过程中带齿与轮齿的接触面积均匀,不会出现局部应力集中导致的带齿异常磨损。
从安装边界来看,这款带轮的齿顶圆尺寸、挡边外径、轮毂外径、总轴向宽度都遵循标准3M同步带轮的尺寸规范,选型替换时无需额外调整周边的张紧机构、带轮安装座的位置,能够直接替换同参数的标准件,降低设备维护的配件替换成本。设计建模过程中,齿形部分的参数完全贴合HTD3M带轮的标准齿廓参数,齿距偏差、齿形角偏差都控制在标准允许的公差范围内,装配仿真时能够与同规格同步带完成无干涉啮合,不会出现建模齿形偏差导致的装配卡滞、传动干涉问题。
在实际设备运行过程中,这类小模数同步带轮的运行噪音远低于同传动功率的齿轮传动结构,不需要额外添加润滑脂维护,适合洁净车间、办公类小型设备的使用场景,不会出现油污污染加工物料的问题。带轮的双侧挡边与带轮主体为一体化结构,结构强度足够承受常规传动工况下的侧向挤压力,不会出现挡边变形脱落的问题。中心通孔的设计给现场装配留出了足够的调整空间,不管是采用顶丝锁紧、键连接还是胀套连接的固定方式,都能够在现有轮毂结构基础上做适配加工,不需要额外更换带轮主体。
针对不同的使用场景,这类带轮的选材可根据传动功率需求选择铝合金、45号钢或者工程塑料材质,铝合金材质的带轮重量轻、转动惯量小,适合高速轻载的传动工位;45号钢材质的带轮强度高,适合中等负载的传动场景;工程塑料材质的带轮自润滑性好、运行噪音低,适合小型消费类设备、低负载办公设备的传动需求。建模过程中对齿根位置做了圆角过渡处理,避免应力集中导致的带轮齿根断裂问题,同时对挡边与齿面的衔接位置做了倒角处理,装配时不会刮伤同步带的带基表面。
- 上一篇:六自由度斯图尔特并联运动平台结构
- 下一篇:小节距同步带轮精密传动结构设计
- 全部评论(0)
- 模板大小: 294.21 KB
- 售价:5金币
- 下载次数: 213
- 系统要求: STEP / IGES
- 软件分类: 通用机械零部件
