小节距同步带轮精密传动结构设计

　　在桌面级自动化传动、小型精密输送、3D打印运动机构、实验室小型测试设备这类对安装空间有严格限制的传动场景里，小节距同步带轮的应用占比正在逐年提升，区别于常规工业级大节距带轮，这类小尺寸带轮需要在极小的安装边界内实现稳定的无滑差传动，同时兼顾安装便捷性与长期运行的可靠性。本次设计的小节距同步带轮覆盖2mm、3mm、5mm三种常用节距规格，适配对应节距的同步齿形带，可满足不同负载等级的小型传动需求。从实际选型角度看，2mm节距规格多用于轻载高速场景，比如小型光学调整架的传动、桌面型点胶设备的轴系驱动，这类场景负载通常不超过5N，对传动背隙要求极高，带轮的齿形公差需要控制在0.02mm以内，才能保证高速往复运动时的定位精度；3mm节距规格属于通用轻载型，可适配小型输送线、桌面机械手的关节传动，负载能力覆盖5N到20N区间，是小型自动化设备里应用最广的规格；5mm节距规格则可应对中等负载的小型传动场景，比如小型分拣机构的驱动、桌面型雕刻机的轴传动，负载能力可到50N，能满足多数小型非标设备的传动需求。

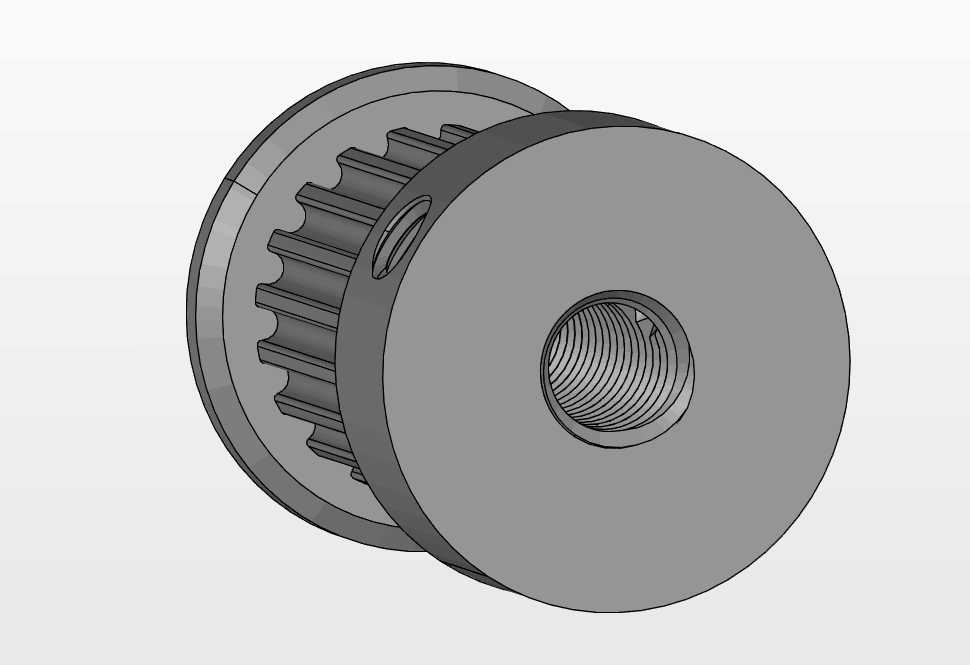

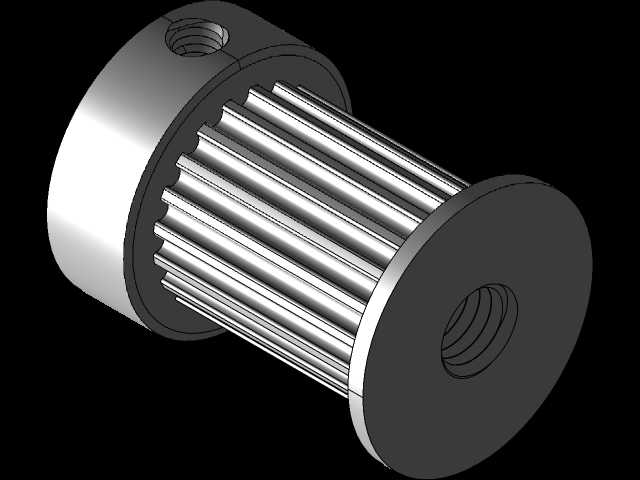

　　设计过程中首先要考虑的是安装适配性，带轮采用两端带挡边的结构形式，可避免同步带运行过程中出现跑偏脱带的问题，挡边高度高出带轮齿顶1.5mm，既不会过多占用轴向安装空间，又能可靠限制同步带的轴向窜动。带轮中心采用螺纹孔安装结构，区别于常规的通孔顶丝安装，内螺纹孔可直接与带螺纹的输出轴端配合，配合侧面的顶丝孔进行周向锁止，这种安装方式能大幅缩短轴向安装尺寸，对于安装空间局促的小型设备来说，可有效压缩轴系的整体长度，减少不必要的结构冗余。带轮的齿形采用渐开线齿廓优化，与同步带的齿面啮合时接触应力分布更均匀，相比传统的梯形齿，啮合冲击更小，高速运行时的噪音可降低3到5分贝，同时齿面做了光滑过渡处理，没有尖锐棱角，可减少同步带齿面的磨损，延长同步带的使用寿命。

　　从安装边界尺寸来看，不同节距的带轮做了系列化的尺寸适配：2mm节距带轮的外径根据齿数不同控制在10mm到30mm区间，轴向总长度不超过20mm，内螺纹规格覆盖M3到M6，可适配不同直径的小型输出轴；3mm节距带轮外径范围15mm到40mm，轴向长度最大25mm，内螺纹规格覆盖M4到M8；5mm节距带轮外径范围20mm到50mm，轴向长度最大30mm，内螺纹规格覆盖M5到M10。所有规格的带轮顶丝孔均采用标准内六角顶丝适配，孔位设置在带轮的轮毂端面上，而非传统的圆柱侧面，这样在安装时不需要在轮毂侧面预留扳手操作空间，可进一步压缩径向安装尺寸，相邻两个带轮的中心距可以做到更小，适配紧凑排布的多轴传动结构。

　　在实际使用场景中，这类带轮的张紧调节也做了适配性考虑，带轮的轮毂端面做了平面加工，可配合张紧滑块上的安装面实现快速定位，不需要额外加工定位止口，安装时只需要将带轮的螺纹孔拧入轴端，拧紧侧面顶丝即可完成固定，安装效率相比传统通孔带轮提升40%以上。针对长期运行的可靠性，带轮的齿根部分做了圆角过渡处理，避免应力集中导致的齿根断裂，即使在频繁正反转的往复传动场景下，也能保证足够的疲劳强度。同时带轮的材质适配可根据使用场景选择，常规场景下采用6061铝合金加工，表面做阳极氧化处理，重量轻且不易生锈，对于有耐腐蚀需求的场景，也可替换为304不锈钢材质，满足食品、医疗类小型设备的使用要求。

　　很多结构工程师在做小型设备设计时，往往会忽略小节距带轮的安装细节，比如传统侧面顶丝的带轮需要预留扳手空间，导致整体结构尺寸被迫放大，或者挡边高度不足导致运行时掉带，这款带轮的设计正是针对这些实际应用中的痛点，从安装方式、尺寸边界、齿形优化多个维度做了适配，既保证了传动精度，又最大化压缩了安装占用空间，能帮助设计人员在做紧凑结构设计时减少不必要的尺寸妥协。另外在啮合精度上，每一个齿的分度误差都控制在0.015mm以内，保证传动过程中的速比稳定，不会出现传动卡顿或者速比波动的问题，对于需要精确传动比的场景，比如小型计量设备的驱动、精密位移平台的传动，都能满足使用要求。带轮的两端挡边采用与轮毂一体加工的结构，相比装配式挡边，同轴度更高，不会出现挡边偏摆导致的带边磨损问题，长期运行时的稳定性更好。
