15mm带宽2GT同步带轮传动构件

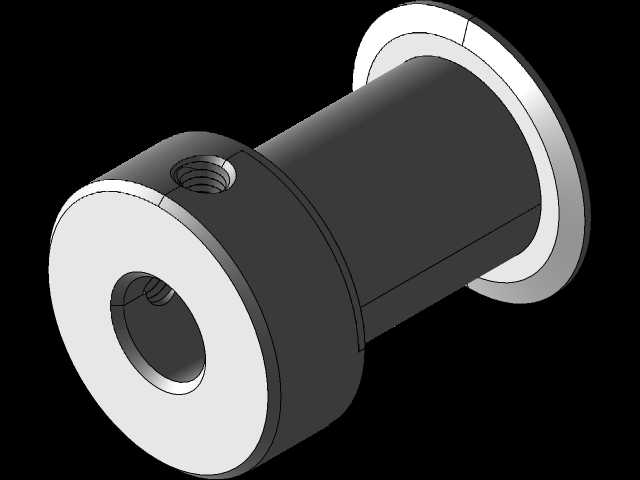

　　做小型自动化传动结构选型的时候，2GT规格的同步带轮一直是小负载精密传动场景里的高频选项，这次的带轮适配15mm宽度的同步带，属于双挡边带紧定螺钉的锁紧结构，在桌面级自动化设备、小型输送模组、3D打印运动轴、小型机械手末端传动这类场景里适配性很强。很多刚接触传动设计的工程师容易忽略带轮挡边的设计细节，这款带轮的双侧挡边做了合理的高出量，刚好能限制15mm宽同步带的轴向窜动，不会因为安装时的轻微同轴度偏差就出现皮带爬齿、掉带的问题，在连续往复运动的工况下，挡边的圆角过渡也能减少皮带侧边的磨损，延长同步带的实际使用寿命。从安装结构来看，这款带轮采用径向紧定螺钉锁紧的方式，不需要额外的轴端挡圈或者键连接，适配常见的光轴安装场景，

　　紧定螺钉的孔位做在带轮的轮毂侧，安装时不需要拆分周边结构，直接从径向拧入螺钉顶紧轴面即可，装配和后期维护调整都很方便，对于经常需要调整传动中心距的调试阶段来说，这种锁紧结构的效率比键连接高很多，也不会在轴上加工键槽削弱轴的强度，很适合小扭矩的精密传动场景。设计这类带轮的时候，首先要匹配2GT齿形的标准参数，齿距2mm的圆弧齿形传动噪音小、反向间隙小，比梯形齿的同步带传动精度更高，适合需要正反转频繁切换的运动场景。带轮的轮毂长度做了加长设计，和轴的配合接触长度足够，即使在带轮承受单侧皮带拉力的时候，也不会因为接触长度不足出现轴孔偏磨、带轮歪斜的问题，很多廉价带轮为了省材料把轮毂做的很短，实际用起来很容易出现皮带跑偏的问题，

　　这款的轮毂长度和带轮整体宽度做了匹配，安装后的支撑刚性足够。从安装边界来看，带轮的最大外径是挡边的外圆尺寸，设计安装空间的时候，除了要预留带轮本身的径向空间，还要留出皮带安装和张紧的调整余量，轴向方向因为双侧都有挡边，不需要额外预留皮带窜动的避让空间，只要保证周边结构和挡边之间留出1-2mm的安全间隙即可，避免运动过程中出现结构干涉。在实际应用场景里，这类带轮常用来做小型滑台的传动，比如桌面点胶机的X/Y轴传动、小型分拣机构的输送辊传动、教育类机器人的关节传动，这些场景的负载普遍不大，但是对传动的平稳性和精度有一定要求，2GT带轮的传动效率能达到98%以上，而且不需要像齿轮传动那样做严格的润滑维护，日常使用的维护成本很低。

　　设计建模的时候，带轮的齿形部分要严格按照标准齿廓绘制，保证和同步带的齿槽完全贴合，避免出现啮合干涉导致的传动卡顿，紧定螺钉的螺纹孔要做在轮毂壁厚足够的位置，不能因为钻螺纹孔导致轮毂壁过薄出现锁紧时开裂的问题，挡边和带轮主体的连接位置做了小圆角过渡，减少应力集中，即使在频繁正反转的冲击载荷下，也不会出现挡边断裂的问题。很多工程师选型的时候会忽略带轮的动平衡问题，这类小尺寸带轮因为转速普遍不高，只要加工时的同轴度控制在合理范围内，不需要做额外的动平衡处理，但是建模的时候要保证轴孔和带轮外圆、挡边的同轴度，避免安装后出现径向跳动，导致皮带张紧力周期性变化，影响传动平稳性。另外这款带轮的轴孔可以根据实际使用的轴径做适配调整，紧定螺钉的规格也可以根据传递扭矩的大小做匹配，常规小负载场景下用M3或者M4的紧定螺钉就足够传递扭矩，如果是负载稍大的场景，可以增加一个紧定螺钉做90度分布的双螺钉锁紧，提升锁紧的可靠性，避免频繁正反转的时候螺钉松动。在做传动结构布局的时候，两个带轮的平行度要控制在合理范围内，不然即使带轮有挡边，长期运行也会导致皮带单侧磨损过快，张紧力的调整也要适中，过紧会增加轴和轴承的径向负载，降低使用寿命，过松则会出现跳齿的问题，这类15mm宽的2GT带轮，张紧力用手按压皮带能下压5-10mm左右就比较合适。
