印度铁路LHB客车用车轮轴组结构

在干线铁路客运装备的走行部设计中，轮对作为直接承接整车载荷、传递牵引制动力并与轨道配合实现导向的核心部件，其结构合理性直接决定车辆运行的平稳性、安全性与维护周期。本次呈现的轮对结构适配印度铁路广泛运用的LHB型客车转向架，在结构设计上完全匹配该型转向架的轴箱定位、制动安装以及轨距匹配要求，可直接用于走行部的装配校核、动力学仿真分析以及教学演示场景。

从实际应用场景来看，该轮对主要服役于1676mm宽轨线路的客运列车，日常运行中需要承受客车车体加乘客总重带来的垂向静载荷，同时在通过曲线、道岔时承受横向导向力，在牵引、制动工况下传递纵向的作用力，还要承受轨道接头、线路不平顺带来的冲击载荷，因此结构设计上充分考虑了交变载荷下的强度冗余。轮对采用整体辗钢车轮搭配实心车轴的压装结构，两个车轮的内侧距严格匹配宽轨线路的轮对内侧距要求，轮缘的厚度、高度以及踏面的锥度完全符合印度铁路的轮轨匹配标准，能够保证车辆在直线段运行时的自动对中，减少轮缘与钢轨的非正常磨耗，在通过小半径曲线时，依靠踏面的锥度差实现顺利导向，降低轮轨间的横向冲击。

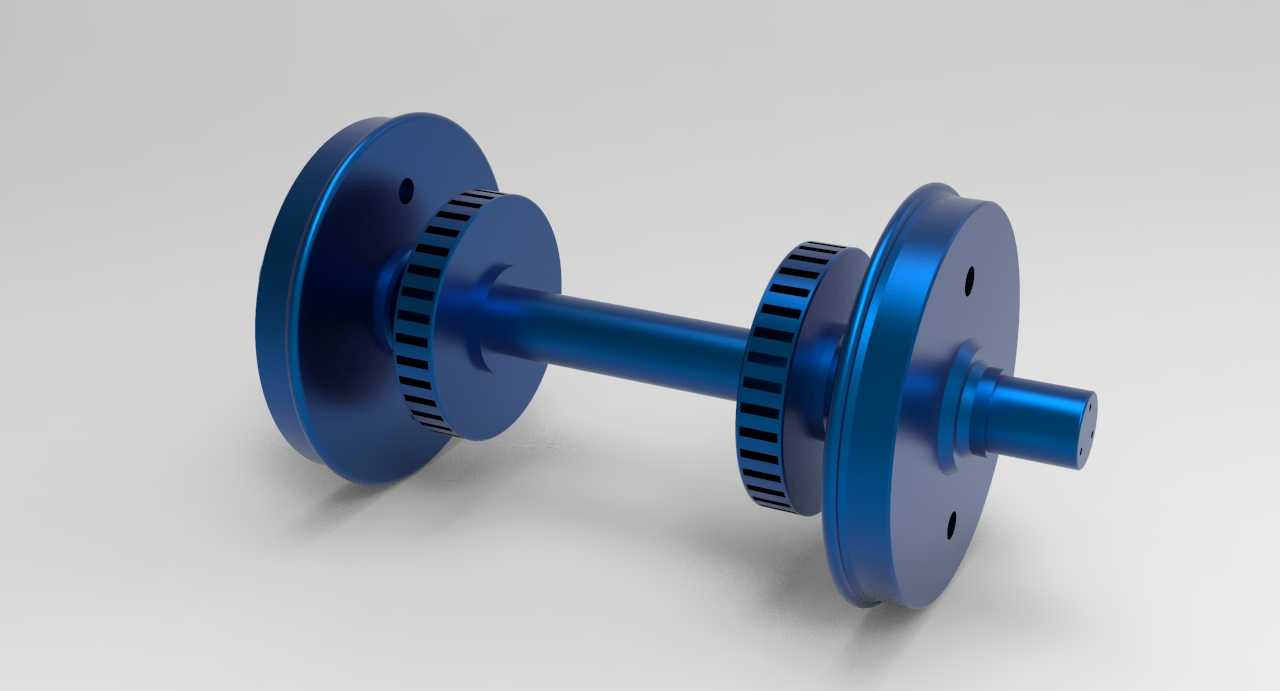

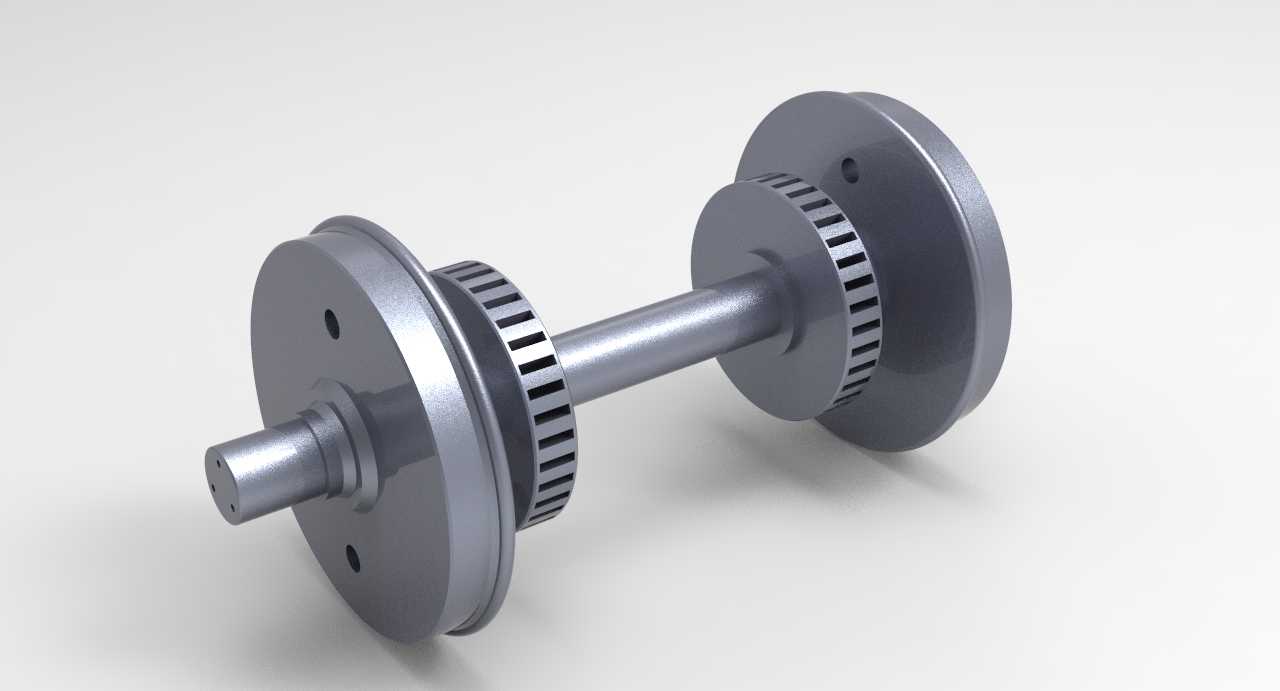

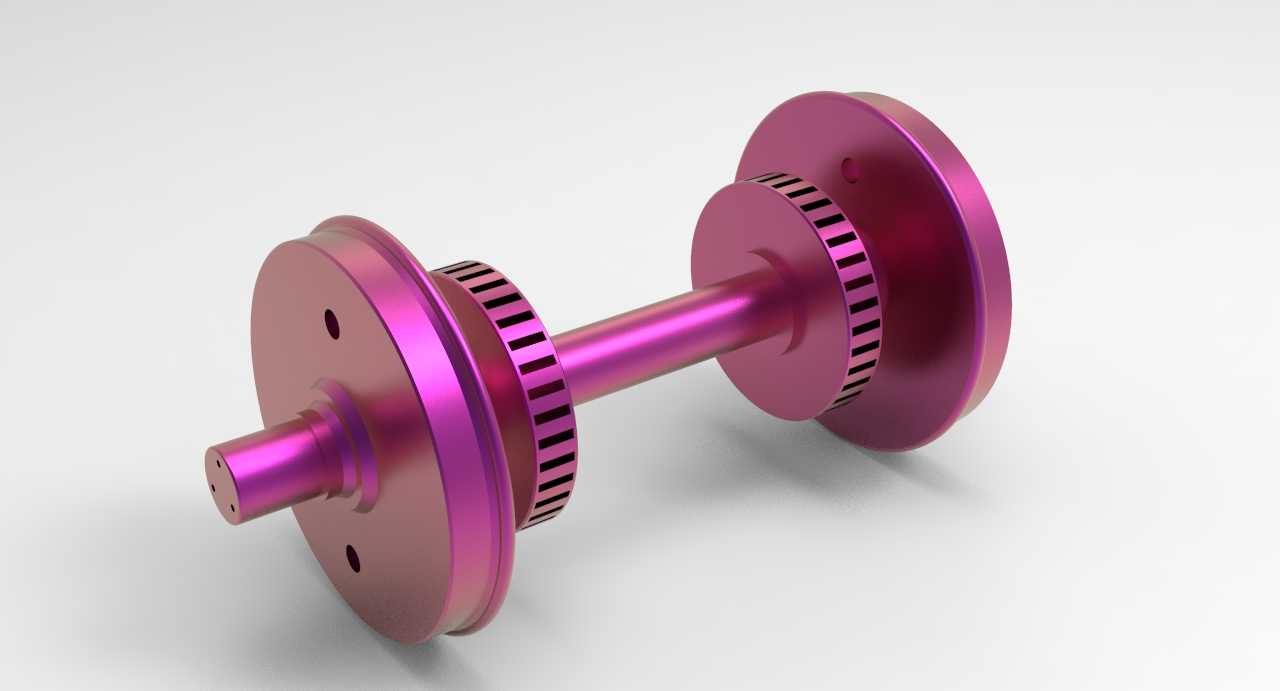

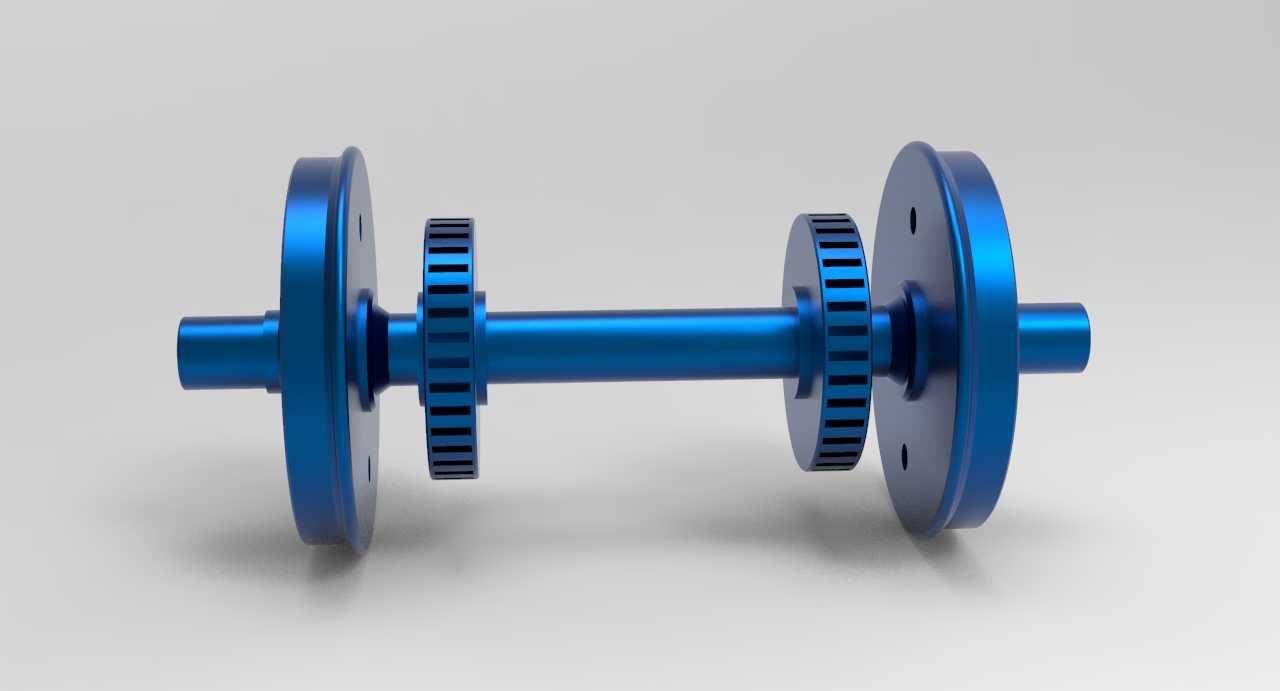

车轮部分的设计上，除了与钢轨接触的踏面、轮缘结构外，在车轮靠近轴身的一侧集成了制动盘安装结构，也就是图中可见的带径向开槽的盘状结构，该结构用于装配盘形制动的摩擦盘，开槽设计一方面可以降低制动过程中的热应力集中，避免热变形导致的制动抖动，另一方面可以在制动时排出摩擦产生的磨屑，维持摩擦系数的稳定。车轮辐板上开设的径向小孔，是为了满足轮对动平衡校正以及减重的需求，同时也方便检修时穿过吊装索具，实现轮对的整体吊装转运。车轮轮毂部分与车轴采用过盈压装配合，压装过程严格控制过盈量与压装速度，保证配合面能够传递足够的扭矩，同时避免过盈量过大导致的轮毂应力开裂。

车轴部分采用变截面设计，从中间轴身到两端轴颈位置逐步过渡变径，轴身部分直径较大，用于承受弯矩，保证轮对的整体抗弯刚度，减少运行中的轴身挠曲变形；两端的轴颈位置用于装配轴箱轴承，直径经过精确计算，匹配对应型号的滚动轴承内圈尺寸，轴颈端部的轴肩结构用于轴承的轴向定位，最外端的螺纹结构用于安装轴端压板，防止轴承在运行中出现轴向窜动。车轴上两个车轮的安装座位置加工有高精度的圆柱面，粗糙度与圆柱度要求极高，保证车轮压装后不会出现偏心，避免运行中产生轮对偏磨、轴温过高的问题。

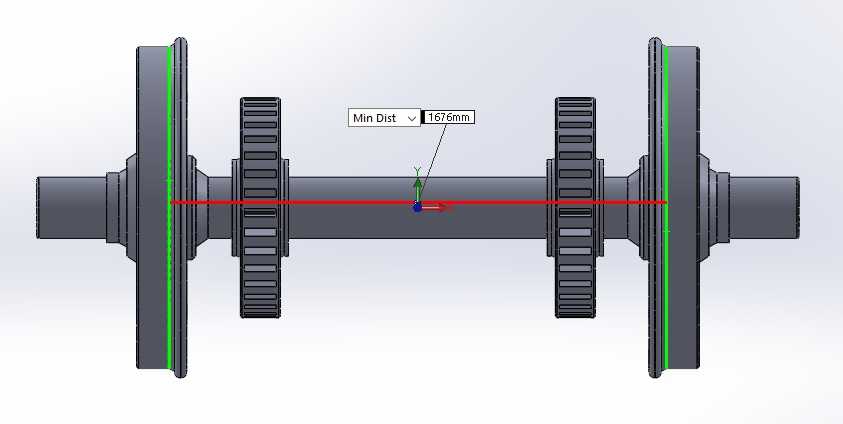

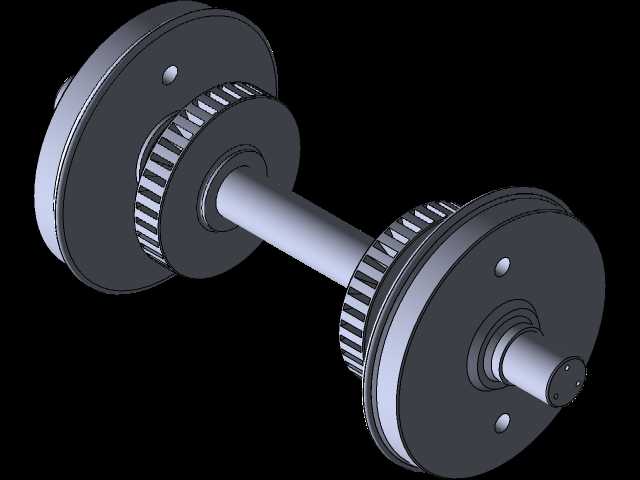

从安装边界来看，该轮对的轴颈中心距、车轮内侧距、制动盘安装位置、轴端连接尺寸完全匹配LHB型客车转向架的定位要求，装配时无需额外修改结构即可直接装入转向架的轴箱定位装置中，与轴箱弹簧、垂向减振器、牵引拉杆等部件不存在运动干涉。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照铁路车辆轮对的相关设计标准进行还原，可直接用于虚拟装配校核，验证转向架组装过程中各部件的匹配性，也可用于动力学仿真模型的搭建，分析不同线路工况下轮对的受力情况、磨耗规律，为轮对的维护周期制定、结构优化提供基础模型支撑。对于刚接触铁路走行部设计的工程人员而言，该模型能够直观展示客车轮对的典型结构，帮助理解轮对各部分的功能作用与设计逻辑，避免在设计中出现结构干涉、尺寸不匹配的低级错误。
