东芝医疗CT扫描机外壳外观结构设计

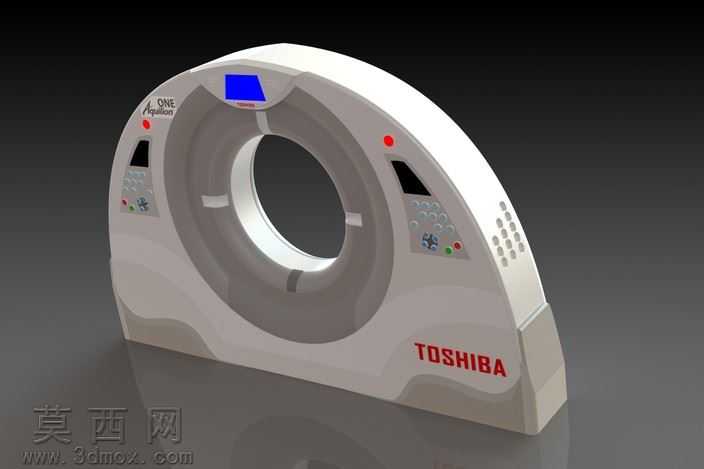

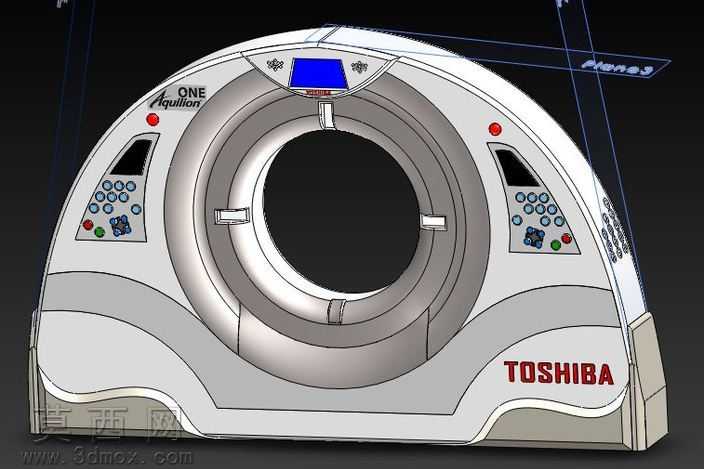

本作品为东芝医疗CT扫描机的外壳三维设计方案，建模阶段采用SolidWorks完成整体曲面与结构的搭建，全程遵循医疗设备外观设计的人机工程与品牌视觉规范。建模过程中首先依据公开的Aquilion系列CT设备外观比例绘制基准草绘，通过放样、边界曲面等命令构建主机架的半圆弧主腔体曲面，反复调整曲面曲率保证扫描孔的圆润过渡，避免曲面出现褶皱、曲率突变等问题，确保外壳整体线条流畅自然，符合高端医疗设备的精致视觉定位。材质渲染阶段针对不同外观区域做了区分设置：主体外壳采用哑光医用级ABS塑料材质，调整漫反射参数还原医疗设备常用的米白浅灰配色，添加细微的颗粒质感模拟真实医用塑料的磨砂触感，避免高反光带来的冰冷疏离感；正面红色TOSHIBA品牌标识采用丝印质感材质，调整凹凸参数模拟标识印刷的轻微凸起效果；操作面板区域做了分色处理，按键区域采用稍深的灰色哑光材质，显示屏区域添加玻璃材质的轻微反光与透射效果，状态指示灯采用半透明红、蓝材质，添加自发光参数还原设备运行时的指示灯亮显效果；侧面散热孔区域通过阵列命令构建规整的格栅结构，赋予深灰色哑光材质还原真实设备的散热结构细节。设计过程中因涉及企业保密的内部机械结构尺寸，本次设计仅完成外壳外观部分的建模，未包含内部运动床、核心扫描组件等涉密内部零件，外壳的安装卡扣、拼接缝位置均参考真实医疗设备的装配逻辑做了预留设计，整体外观还原度高，曲面过渡顺滑，各功能区域的布局符合真实CT设备的操作逻辑，可用于医疗设备外观展示、教学演示、结构参考等场景，渲染阶段采用三点布光方案，主光模拟室内医疗环境的柔和顶光，辅光补亮暗部细节避免死黑，添加微弱的环境反射提升材质真实感，最终渲染效果贴近真实设备的视觉表现。
