多工位物料移栽运输组装设备结构

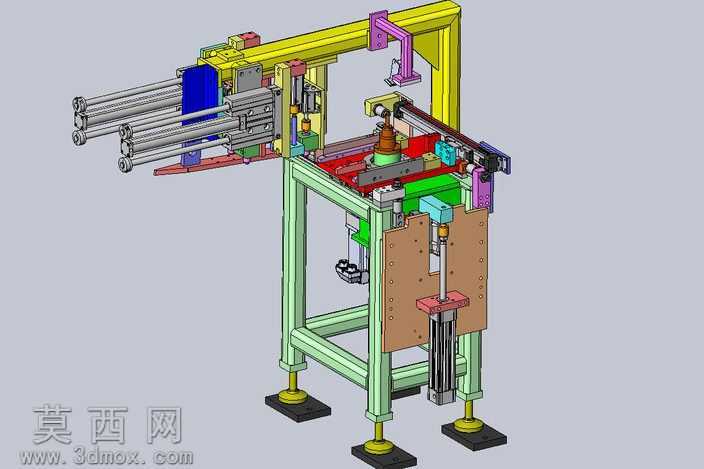

本作品为多工位物料移栽运输组装设备的三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整呈现设备的整体布局与细节构造。模型搭建阶段，优先梳理设备的功能逻辑：该设备以铝型材拼接机架作为承载主体，底部配置可调式脚杯实现设备水平度调节，保障运行过程中的结构稳定性；机架上方集成横向移栽模组、纵向顶升机构、工件定位夹具三大核心功能单元，横向移栽部分采用双导杆气缸搭配线性导轨的组合结构，保障移栽动作的直线度与重复定位精度，纵向顶升机构配置导柱导向结构，避免顶升过程中出现偏摆卡顿，工件定位夹具根据待加工工件外形做仿形设计，搭配快速夹紧组件实现工件的快速装夹与定位。材质渲染环节，根据不同零部件的实际加工材质赋予对应材质属性：铝型材机架赋予哑光银白铝合金材质，表面做轻微磨砂质感处理，还原工业铝型材的真实表面状态；气缸、导轨等标准件赋予镀镍金属质感，呈现金属加工件的光泽与细腻纹理；绝缘垫块、防护盖板等非金属件赋予工程塑料材质，调整漫反射参数还原塑料件的哑光质感；操作工位的工作台面赋予不锈钢拉丝材质，清晰呈现金属拉丝纹理，提升模型的真实感。结构设计上，各功能模块采用模块化设计思路，横向移栽模组、纵向顶升机构、定位夹具均通过螺栓连接固定在机架对应安装位，便于后续设备的维护与部件更换；气路走线沿铝型材槽位内置排布，避免管线外露干扰设备运行，同时提升设备整体的整洁度；各运动部件的行程范围均做限位设计，搭配硬限位块防止机构超程运行造成设备损坏。建模过程中对所有配合面做干涉检查，逐一验证运动部件在全行程范围内的运动状态，确保各机构动作无干涉、无卡滞，完整还原设备的实际运行逻辑，可直接用于设备方案展示、结构验证以及生产加工参考。
