带横向通孔梯形凸台一体式基座结构

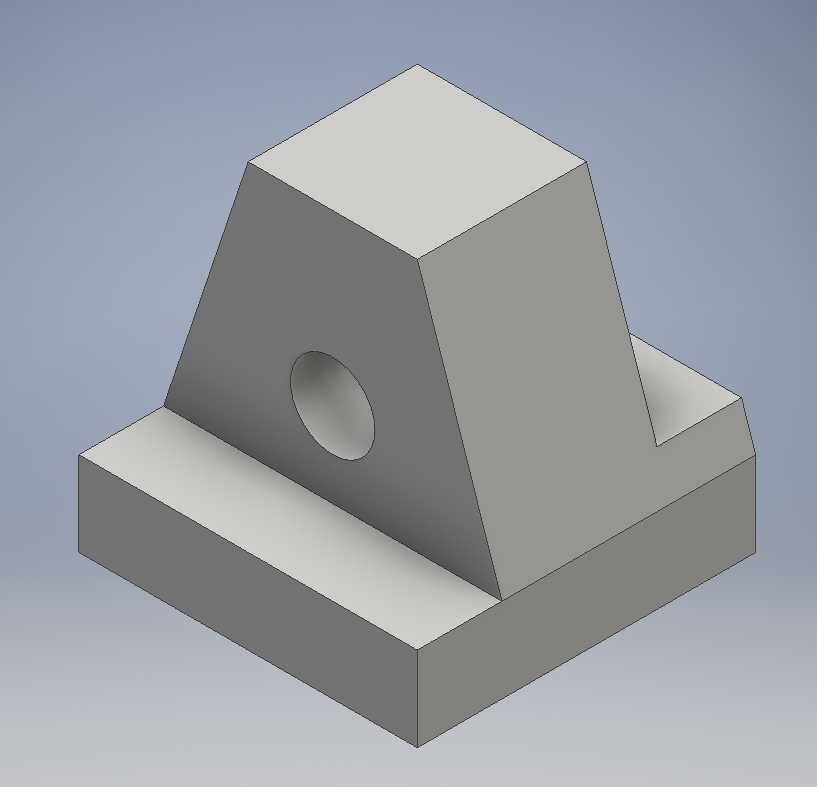

　　这类一体式带孔梯形凸台基座，在轻工输送线侧边定位、小型工装夹具的承载底座场景中十分常见，日常做非标设备设计时，经常会遇到需要在窄小安装空间内布置兼具定位与支撑功能的零件，这类结构刚好适配这类需求。从实际使用场景来看，它的底部矩形平板是核心安装基准面，加工时会优先保证该平面的平面度与粗糙度，安装时通过平板上预留的沉头孔位，可直接用内六角螺栓固定在设备型材框架或者工装台面板上，安装边界的设计需要注意，平板四周要留出至少两倍螺栓直径的操作空间，方便装配时扳手伸入拧紧，避免和周边相邻的管线、其他结构件产生干涉。上部的梯形凸台并非单纯的造型设计，采用斜面过渡一方面是为了降低整体重量，在满足承载强度的前提下减少材料消耗，

　　另一方面斜面可以避免直角结构带来的应力集中问题，在设备运行产生持续振动的工况下，斜面过渡的结构能更好地分散载荷，减少根部开裂的风险。凸台侧面的横向通孔是核心功能结构，这个孔通常用来穿装定位销轴或者小型导向轴，孔的加工精度一般会选H7级公差，和销轴采用间隙配合或者过渡配合，根据实际使用需求，如果是需要销轴转动的场景，会在孔内加装铜套或者直线轴承，降低转动过程中的磨损；如果是单纯的定位场景，孔和销轴会采用小过盈配合，保证定位精度不会因为长期使用出现偏移。做这类结构的三维建模时，首先要从底部安装基准开始绘制草图，先确定底部平板的长宽尺寸，尺寸设定要匹配安装面的型材规格，比如常用的4040型材框架，平板宽度一般设为80mm，

　　长度根据实际承载需求设定在100-150mm区间，平板厚度根据承载重量计算，常规轻载场景下厚度取10-15mm即可满足强度要求。之后在平板上表面居中位置绘制梯形凸台的截面草图，梯形的下底宽度和平板宽度保持一致或者略窄5-10mm，上底宽度根据通孔的直径确定，要保证孔壁到凸台侧面的壁厚不小于5mm，避免壁厚过薄导致装配时受力开裂，梯形的高度根据销轴的安装高度确定，要保证穿入销轴后，销轴两端和周边结构预留足够的装卡空间。凸台的两个侧面做等斜度处理，拔模斜度一般取3-5度，一方面是如果后续采用铸件生产的话方便脱模，另一方面也能进一步优化应力分布。横向通孔的位置要设置在梯形凸台的中心高度位置，保证孔的上下壁厚均匀，避免受力时出现偏载。建模过程中要注意所有的棱边都要做0.5-1mm的倒角处理，尤其是安装面和孔口位置，倒角不仅能去除加工毛刺，避免装配时割伤操作人员，还能引导销轴或者螺栓顺利装入，提高装配效率。从实际选型适配的角度来说，这类结构适合用在载荷不大但对定位精度有一定要求的工位，比如小型工件的检测工位定位座、气动元件的安装支撑座、输送线上的挡停块基座等，相比分体式的支撑结构，一体式的结构不需要额外做装配调试，安装后整体刚性更好，不会因为连接螺栓松动出现定位偏移的问题。设计时还要注意，底部平板的安装孔位要和凸台的位置错开，避免螺栓孔和上部的结构产生壁厚冲突，孔位的间距要符合型材的安装孔距标准，比如欧标40型材的孔距是40mm，

　　安装孔的中心距就要对应设置为40的整数倍，方便直接在型材上安装不需要额外打孔。另外，梯形凸台的后侧可以根据实际需求增加小的定位止口，和安装面上的定位槽配合，进一步提高安装后的重复定位精度，在需要频繁拆装的场景下，止口结构能减少每次安装后的调整时间。如果是用于有腐蚀环境的工况，建模时还可以预留表面处理的厚度余量，比如做阳极氧化或者喷塑处理时，尺寸要预留0.1-0.2mm的涂层厚度，保证装配尺寸符合要求。这类结构虽然造型简单，但在实际非标设计中使用率很高，很多新手建模时容易忽略壁厚均匀性和安装操作空间的问题，导致后续加工或者装配时出现问题，建模时需要提前考虑加工工艺和装配工艺的要求，不能只看造型是否符合视觉效果，要从实际使用的角度出发，平衡结构强度、加工成本和装配便利性三者的关系。
