可3D打印立方星框架结构原型设计

　　在微小卫星研发领域，立方星作为标准化的低成本空间实验载体，其结构框架的快速迭代验证一直是研发环节的重要部分，这套可直接用于3D打印的立方星原型结构，正是面向地面原理验证、结构装配校验场景开发的实体验证件。不同于航天级上天飞行的正式结构件，这套原型的核心用途是在方案阶段完成部组件安装匹配、装配流程演练、结构干涉排查，让研发团队在正式投产高成本航天级结构件之前，就能通过实体模型完成大部分地面验证工作，大幅降低方案迭代的成本与周期。

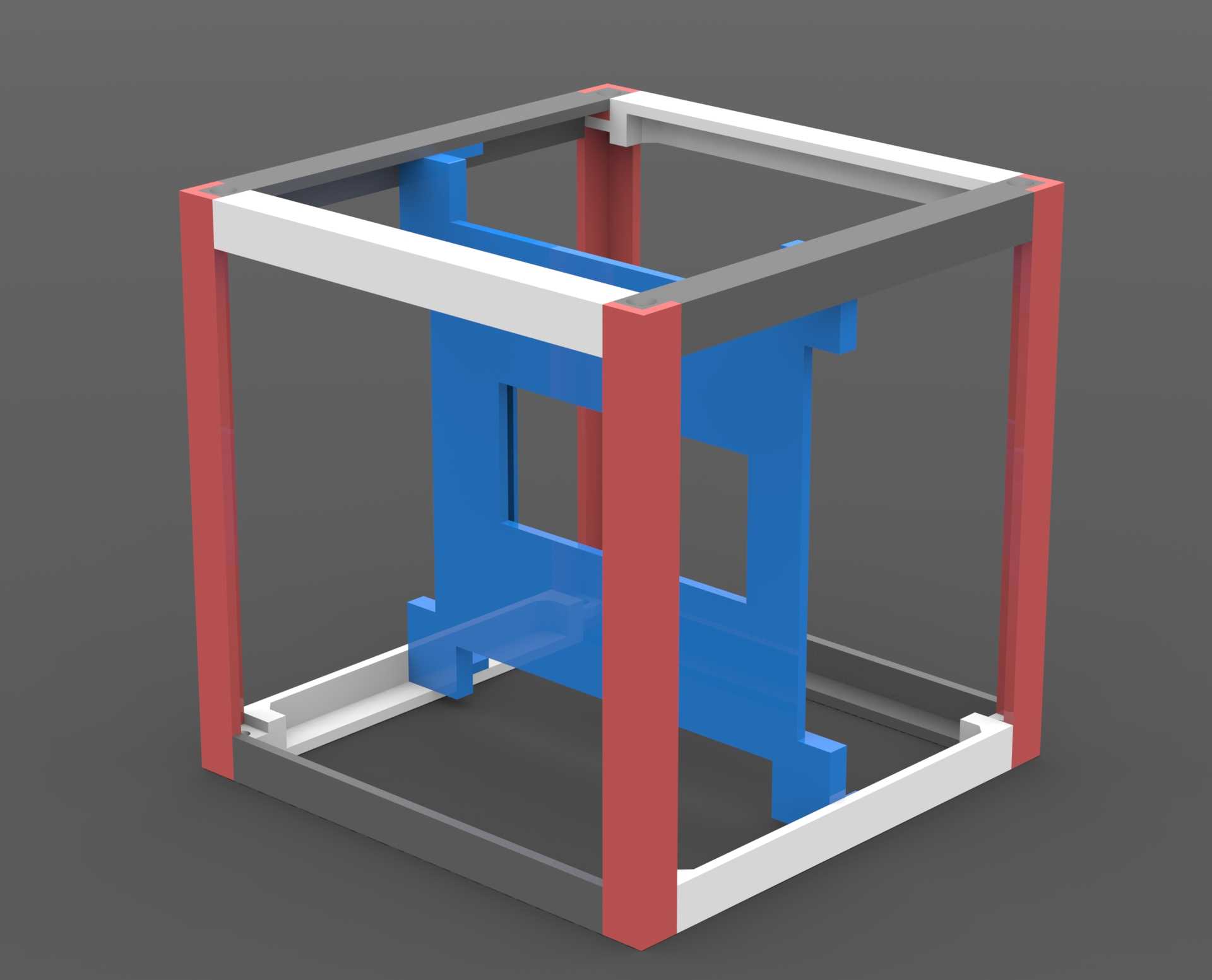

　　从功能特性来看，这套框架严格遵循立方星的通用尺寸规范，单单元基准边界为10厘米×10厘米×10厘米的立方体空间，可根据任务需求扩展为多单元组合结构，框架的立柱、边梁采用分体式拼接设计，不同颜色区分的构件分别对应不同的安装功能：边角的竖向立柱作为主要承力构件，承担整星装配后的竖向载荷与地面振动测试的冲击力，上下边框的横向梁体预留了标准的安装孔位，可匹配通用的立方星PCB板、载荷模块、电源模块的固定点位，内部的蓝色支撑构件专门用于搭载核心实验载荷，预留的镂空区域既可以减轻整体结构重量，也能为星载设备的走线、散热预留足够空间，避免装配过程中出现线缆挤压、散热通道堵塞的问题。

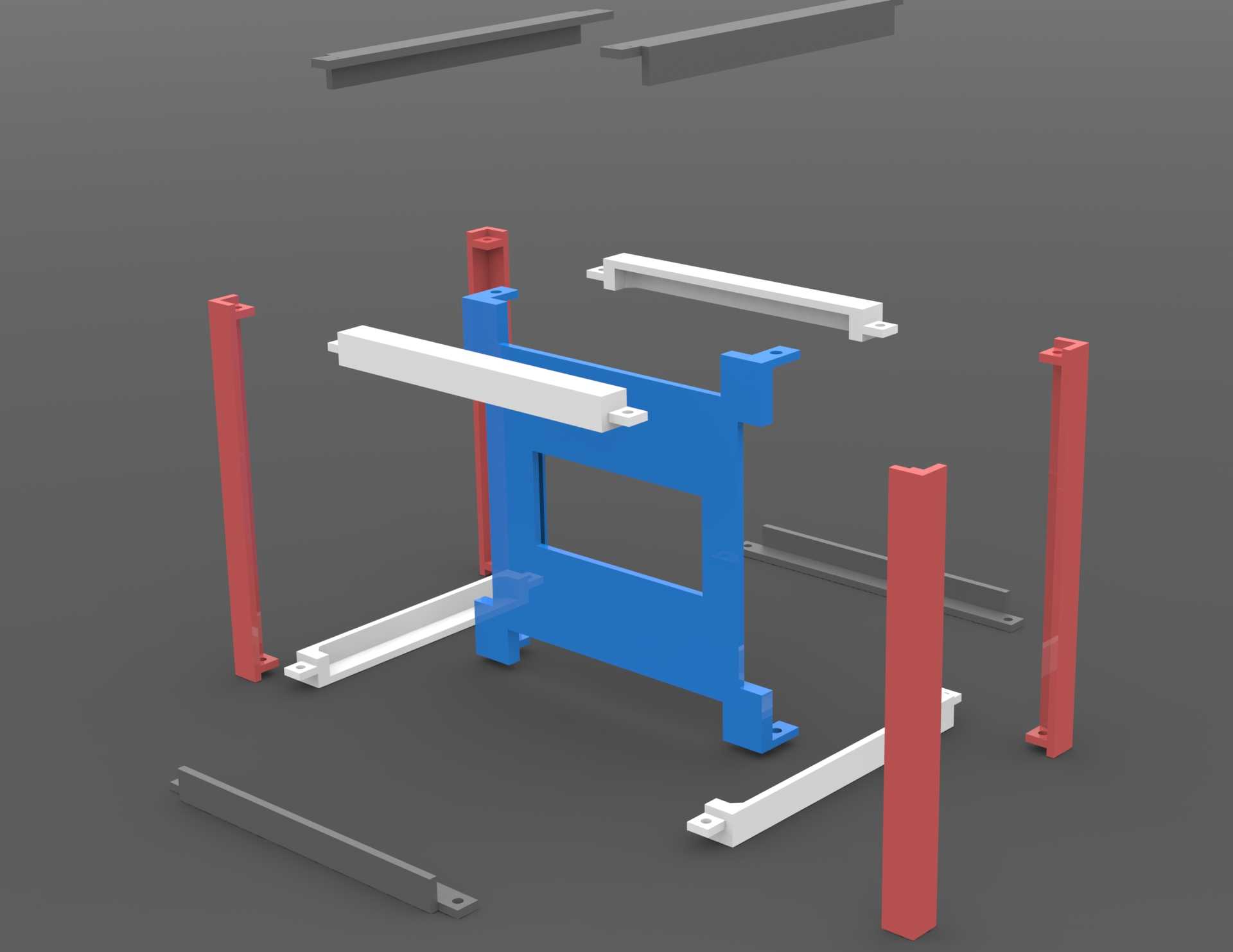

　　设计思路上，这套结构完全面向熔融沉积成型类3D打印工艺做了适配优化，所有构件均避免了大角度悬空结构，无需额外添加打印支撑即可完成成型，减少后续支撑去除的工作量，同时也避免支撑残留影响安装面的平面度。构件之间的拼接采用定位止口加卡扣的组合方式，打印完成后无需额外紧固件即可完成框架的预组装，需要固定内部设备时再通过标准M2螺丝完成锁紧，既保证了原型装配的便捷性，也能模拟正式星箭结构的连接刚度，让地面振动测试、质心配平的验证数据更具参考价值。框架的所有外表面均预留了0.2毫米的装配公差余量，适配3D打印工艺常见的成型精度误差，避免因打印收缩导致构件拼接过紧或间隙过大的问题。

　　在实际应用场景中，这类3D打印的立方星原型可用于高校航天相关专业的教学实践，让学生直观理解立方星的结构组成与装配逻辑，也可用于商业航天团队的方案评审阶段，作为实体展示模型向合作方演示星内设备的布局方案，同时还能用于地面总装流程的实操演练，让总装人员提前熟悉设备安装顺序、走线路径，避免正式产品总装过程中出现操作失误。结构的安装边界完全对标通用立方星的释放机构尺寸，框架外轮廓的尺寸公差控制在0.1毫米以内，可直接放入标准立方星分离机构中进行匹配测试，验证分离过程的卡滞风险，这一设计点让原型的验证范围从单纯的结构装配延伸到了星箭接口的匹配校验，进一步提升了原型的实用价值。

　　不同于传统机加工的金属原型，这套3D打印结构的修改迭代速度极快，当内部载荷布局调整时，仅需修改对应支撑构件的三维模型即可快速打印出新的验证件，无需重新编排机加工工艺、准备工装夹具，尤其适合方案初期频繁调整布局的研发阶段。框架的分体式设计也让单个构件的打印尺寸控制在普通桌面级3D打印机的成型范围内，无需使用工业级大尺寸打印设备即可完成整套原型的制作，进一步降低了验证成本。内部支撑构件的安装位置可根据实际载荷的尺寸灵活调整，预留的通用安装槽可适配不同尺寸的星载模块，无需重新制作整个框架即可完成不同载荷方案的验证，具备较强的通用性。
