带斜向加强肋双孔L型定位支座结构

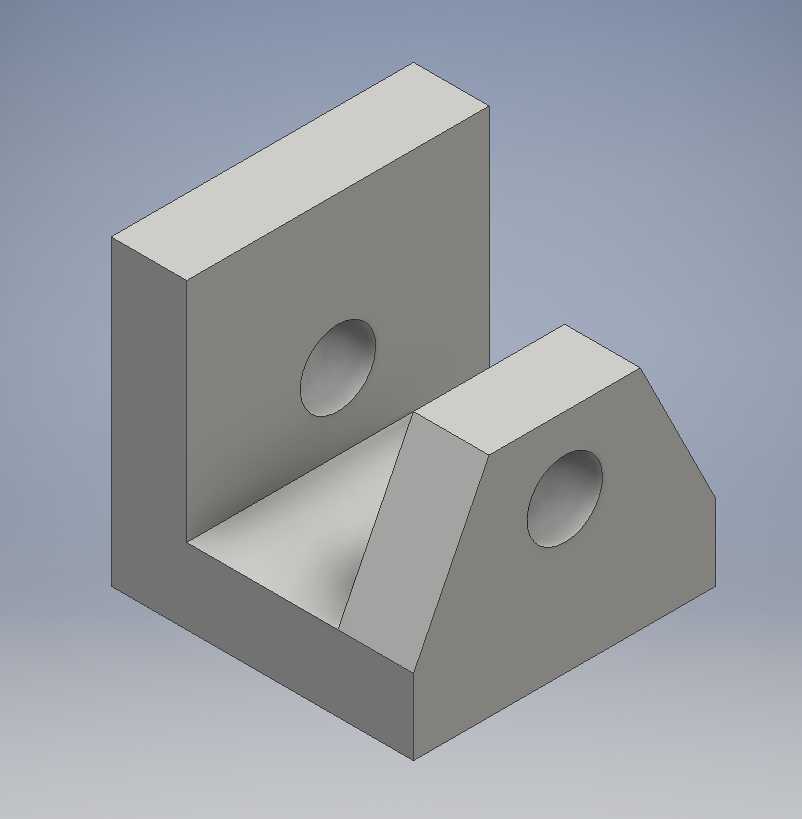

　　这类带斜向加强肋的双孔L型定位支座，在轻工自动化输送线、小型工装夹具台、非标检测设备的机架接驳位置应用十分广泛，日常产线运维中常作为侧边定位、小型功能模块挂载的基础承载件使用，区别于标准角码的单薄结构，该构件的斜向加强肋设计能在不额外占用过多安装空间的前提下，大幅提升垂直立板与水平底板之间的抗弯折能力，避免设备长期运行中受侧向载荷出现连接位形变偏移的问题。从实际使用场景来看，这类支座常被用来固定小型光电传感器支架、气动管路导向块、线束走线卡扣座，或是作为小型工件定位挡块的安装基体，在桌面型组装工位、3C产品检测治具、小型包装设备的侧边机架上都能见到同类结构的身影，其两个分别布置在垂直立板与斜向肋板上的横向通孔，

　　可根据安装需求穿入螺栓或定位销，实现两个垂直方向的挂载固定，相比单孔支座的抗扭转能力提升明显，能有效避免挂载部件受振动后出现角度偏转。设计这类构件时，首先要明确安装边界的尺寸约束，水平底板的底面为全平面加工基准，安装时需贴合设备机架的安装面，因此底板的平面度公差需控制在合理范围内，避免安装后出现支座倾斜的问题；垂直立板的后侧与底板上表面垂直，作为第一安装面可直接贴合待固定的功能模块侧面，斜向加强肋连接立板中部与底板前端，肋板的倾斜角度经过受力核算，既不会遮挡立板上安装孔的操作空间，也能在立板受垂直于板面的侧向推力时，将载荷顺畅传递到底板整体，避免应力集中在立板与底板的直角连接处。两个安装孔的位置设计也充分考虑了实际装配需求，

　　立板上的孔位高度避开了底板与立板的连接圆角区域，装配时螺栓头部或螺母不会与圆角发生干涉，斜肋上的孔位轴线与立板孔位轴线处于同一水平高度，当需要挂载带双安装点的小型部件时，可直接通过两个孔位实现跨面固定，无需额外加装转接件。从安装尺寸边界来看，这类支座的整体外轮廓尺寸适配小型设备的型材安装间距，底板的厚度满足常规M6或M8螺栓的沉头安装需求，不会出现螺栓穿透底板后突出安装面的问题，立板的高度刚好覆盖常规小型传感器支架的安装高度范围，斜肋的宽度与底板宽度保持一致，整体结构无多余突出部分，安装后不会与周边运动部件发生刮碰。实际建模过程中，这类构件的建模逻辑遵循从基体到细节的顺序，先拉伸生成L型的基础基体，再添加斜向加强肋特征，

　　之后对所有直角连接处添加工艺圆角，避免加工时出现应力集中开裂的问题，最后完成两个安装孔的切除，孔位的倒角处理也符合实际机加工的工艺要求，不会出现锐边割手或装配时螺栓卡滞的问题。在设备选型替换时，这类支座可直接替代同安装尺寸的铸铁角码，其整体式的结构相比焊接式角码的形变余量更小，定位精度更稳定，在有一定振动的运行工况下，连接可靠性远高于薄板弯折的标准角件，尤其适合对安装位置精度有一定要求的功能模块固定场景，比如检测工位的传感器安装，长期运行也不会因为振动出现传感器位置偏移，减少设备校准的频次。
