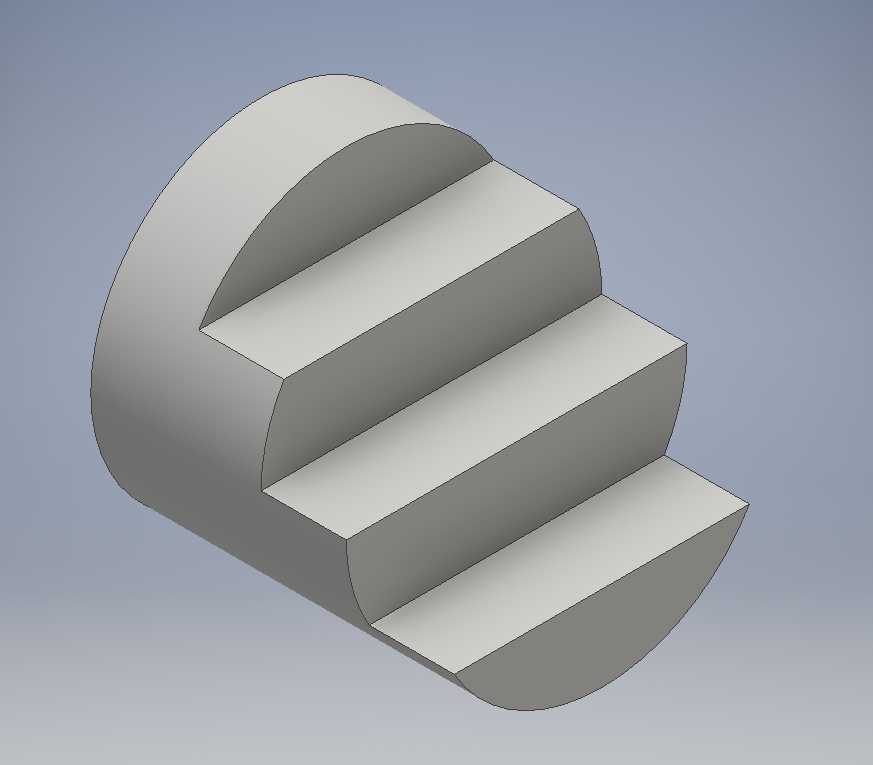

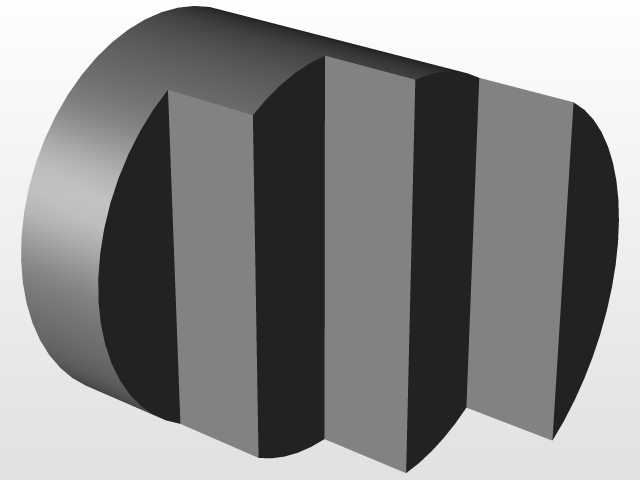

半圆柱阶梯式台阶定位支撑构件

　　在工装夹具定位、小型设备层级支撑、物料分级承托这类场景里，这类半圆柱带阶梯的构件其实出镜率不低，很多刚接触结构设计的从业者容易把它当成简单的练习件，但实际在产线的非标工装里，它的结构逻辑是经过多轮现场验证才固化下来的。先从安装边界说，这个构件的弧形基准面是半圆柱面，直径方向的尺寸公差一般控制在h7级别，安装时可以直接卡入对应内径的半圆定位槽里，不需要额外做复杂的定位销孔，靠弧面的贴合就能限制X、Y两个方向的平动以及绕Z轴的转动，剩下的绕X、Y轴的转动自由度，靠底部贴合安装面的三个阶梯平面就能完全锁死，安装时只需要在构件两端加装两个压块，就能完成固定，拆装效率比方形定位块高至少三成，在需要频繁更换工装定位件的小批量多品种产线上，

　　这种结构的优势会被放得很大。再看它的阶梯结构，三个等距递降的台阶面，每个台阶的高度差是根据现场需要承托的工件层级差设计的，比如在小型轴承装配工位上，不同规格的轴承外圈可以分别放置在对应高度的台阶面上，作业人员不需要反复调整支撑块的高度，拿取对应层级的工件就能直接完成装配，减少了工位上的辅助工装数量。设计这个构件的时候，最开始的方案是做整圆柱加单侧切边的结构，但现场调试时发现整圆柱结构在安装时，弧面和安装槽的贴合度不好控制，尤其是槽体加工存在轻微圆度误差的时候，整圆柱会出现卡滞，改成半圆柱结构之后，弧面的接触范围控制在180度，即使槽体有0.02mm以内的圆度误差，也能顺利装入，而且半圆柱的平面侧可以预留出安装走线的空间，

　　在需要加装到位检测传感器的工位上，传感器的线缆可以顺着平面侧的走线槽布置，不会被构件压损。从受力角度看，每个台阶的根部都做了0.5mm的圆角过渡，避免应力集中，因为在承托金属工件的时候，台阶根部是应力集中最明显的位置，如果做直角过渡，反复承受冲击载荷之后很容易出现裂纹，加了小圆角之后，应力集中系数能降低40%左右，构件的使用寿命可以提升两倍以上。另外这个构件的三个台阶面的平面度要求是0.02mm，表面粗糙度控制在Ra1.6，保证工件放置在上面的时候不会出现倾斜，尤其是在需要进行尺寸检测的工位上，支撑面的平面度直接影响检测结果的准确性。很多人设计这类阶梯支撑件的时候，会把所有台阶的宽度做成一致，但实际应用里，

　　最下方的台阶承受的载荷最大，因为它离安装基准面最近，力臂最短，所以最下方台阶的宽度比上方两个台阶宽2mm，提升整体的承载能力，上方两个台阶因为承托的工件重量相对较轻，宽度稍窄也能满足强度要求，同时还能减轻构件的整体重量，降低材料成本。在实际的设备改造场景里，这类构件还可以作为高度调节的过渡块使用，比如在输送线的侧边，需要对不同高度的物料进行导向的时候，把这个构件的弧面固定在输送线的支架上，三个阶梯面就可以作为不同高度物料的导向面，不需要额外加装多组导向条，减少了输送线的改造工作量。还有在小型焊接工装里，这个构件的阶梯面可以作为不同厚度板材的定位靠山，焊接时板材靠在对应的台阶面上，就能保证焊接的搭接尺寸符合要求，不需要每次都用卡尺测量定位尺寸，提升焊接作业的效率。设计时还要注意，半圆柱的两个端面需要和安装槽的端面保留0.1mm的间隙，避免温度变化导致构件热胀冷缩出现卡滞，尤其是在焊接工位这类环境温度较高的场景，热胀的余量必须提前预留，不然工装使用一段时间之后就会出现拆卸困难的问题。另外构件的材质一般选用45号钢，表面做发黑处理，提升防锈能力，在有耐腐蚀要求的场景里，也可以换成304不锈钢材质，只是加工时要注意不锈钢的切削参数，避免台阶面出现加工变形。
