V型槽支撑定位基座结构设计

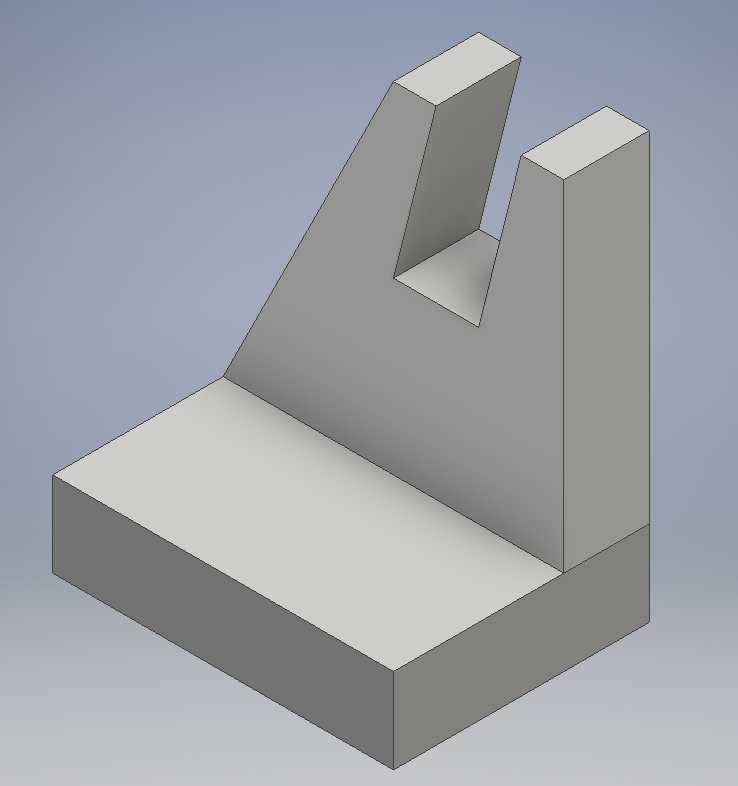

　　这类带V型开口的支撑基座，在工装夹具、非标自动化生产线的工件定位环节应用十分广泛，日常产线里的轴类零件装夹定位、小型工件的工序加工支撑、检测工位的工件承托都能见到这类结构的身影，它不需要复杂的调节结构，依靠自身成型的V型开口就能实现径向工件的自动对中，大幅减少装夹找正的辅助时间。从结构功能来看，底部的矩形底板是整个零件的安装基准面，底板上通常会预留对应的安装孔位，用来通过螺栓将整个基座固定在工作台或者工装基板上，底板的厚度设计需要兼顾整体刚性与安装空间，过薄会导致装夹受力后基座出现形变，影响定位精度，过厚则会占用过多垂直方向的安装空间，抬升工件的作业高度，影响周边加工或者检测部件的行程范围。

　　上部的两个立板形成的V型开口是核心的工作部位，两个斜面的夹角通常根据常用的支撑工件直径范围设计，夹角过小会导致工件与斜面的接触线过于靠近开口底部，容易出现工件卡滞、取放不便的问题，夹角过大则会降低对中精度，工件受侧向力时容易出现偏移，立板与底板之间设置的三角加强筋，是为了抵消工件装夹时对立板产生的侧向弯矩，避免立板长期受力后向外张开导致V型槽尺寸超差，很多同类型基座在实际使用中出现精度失效，大多是因为加强筋的尺寸设计不足，反复受力后立板根部出现应力变形。设计这类基座的时候，首先要明确需要承托的工件最大重量与最大外径，以此确定V型槽的开口深度与立板高度，开口深度需要保证工件放置后，中心高度符合产线的作业高度要求，

　　同时要预留足够的取件空间，避免工件与槽底出现干涉。底板的外形尺寸需要匹配安装位置的螺孔分布，安装孔的位置要避开立板与加强筋的根部，防止螺栓拧紧时的应力集中导致零件开裂，同时安装孔通常会设计沉头结构，保证螺栓拧紧后头部不会突出底板表面，影响基座与安装面的贴合精度。实际加工过程中，V型槽的两个斜面是精度控制的核心，两个斜面的平面度、对称度直接决定了工件的定位精度，通常需要在铣加工后留磨量，通过平面磨床保证斜面的表面粗糙度与角度公差，底板的底面作为安装基准，需要与V型槽的对称中心保证垂直度，避免基座安装后V型槽出现偏斜，导致工件定位后轴线与产线输送方向不平行。这类基座的材质通常根据使用场景选择，普通车间的轻载工装可以选用铸铁材质，

　　依靠铸铁的减震性降低加工过程中的振动影响，重载或者需要频繁调整位置的场景则会选用45号钢调质处理，提升零件的强度与抗变形能力，部分有防锈需求的工位还会做表面发黑或者镀锌处理。在实际产线应用中，这类基座经常成对使用，两个基座沿工件轴线方向布置，共同支撑长轴类零件，此时需要保证两个基座的V型槽中心高度一致，同轴度误差控制在允许范围内，否则会导致工件装夹后出现翘曲，影响加工或者检测的结果。部分带定位销孔的基座，还可以实现快换功能，不需要每次安装都重新找正，大幅缩短工装切换的时间，适配多品种小批量的柔性生产需求。设计时还要考虑零件的加工工艺性，立板与底板、加强筋的连接处都要设置合理的圆角，避免直角连接处的应力集中，同时圆角的大小要匹配加工刀具的半径，减少不必要的刀具更换，提升加工效率。V型槽的开口边缘通常会做小倒角处理，一方面去除加工毛刺，避免划伤工件表面，另一方面也能引导工件顺利滑入槽内，减少放件时的磕碰。很多新手设计这类结构时，容易忽略立板顶部的厚度，将立板设计得过薄，导致工件放置时立板顶部出现崩边，或者长期受力后顶部变形，实际上立板顶部需要保留足够的厚度，保证结构的刚性，同时顶部的平面也可以作为辅助的测量基准，方便日常对基座精度进行校验。
