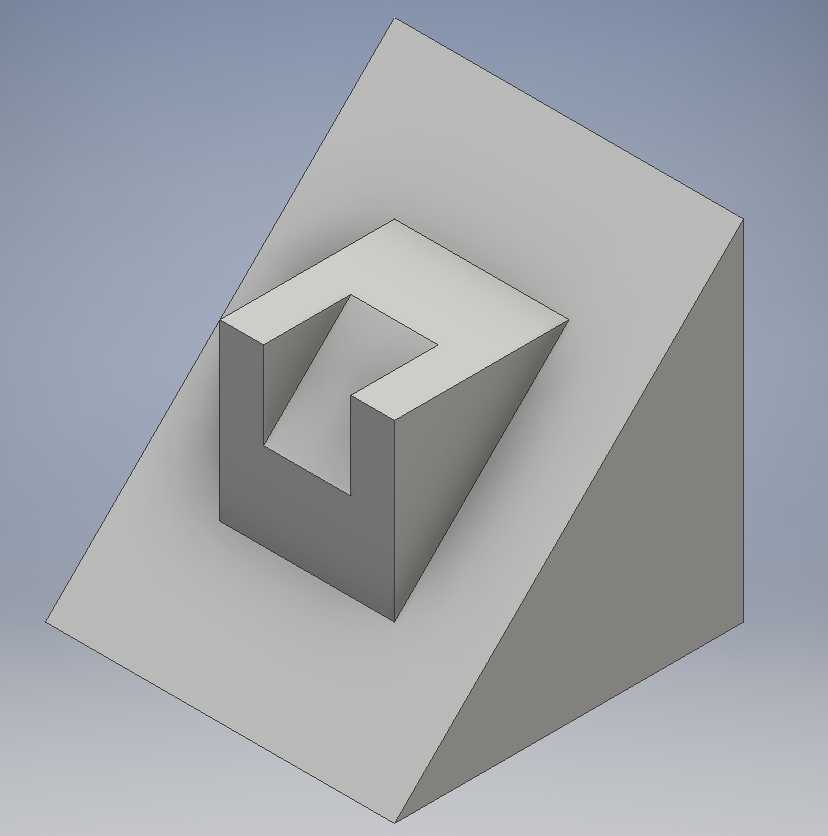

斜置基座带凹腔定位块组合结构件

　　该结构件的设计初衷是为小型工装夹具提供带倾角的安装承载基础，常见于非标自动化生产线的工件定位工位、小型检测设备的载具固定座，以及教学实训用的组合夹具拼装单元，在需要将待加工或待检测工件以固定倾斜角度放置的场景中，可直接作为承载基体使用，无需额外加装角度垫块，减少装配环节的累积误差。整体结构分为下部斜楔基座与上部带开口凹腔的定位块两个部分，下部基座采用直角三棱柱几何形态，倾斜面的倾角经过受力核算，在常规工位承载15kg以内负载时，基座底面与安装台面的接触压强可均匀分布在整个矩形底面范围内，不会出现局部应力集中导致的基座变形，基座底面设计为完整平面，可通过螺栓压板或者磁吸方式直接固定在T型槽工作台或者光学平板上，

　　安装边界的长宽尺寸适配常规小型工位的预留空间，不会与周边的送料机构、检测探头产生运动干涉。上部的定位块与斜基座的倾斜面采用整面贴合的连接方式，两者的结合面没有设置额外的凸台定位结构，依靠结合面的加工平面度保证连接刚性，这种设计一方面降低了加工时的形位公差要求，普通数控铣床即可完成结合面的精加工，另一方面当定位块出现磨损需要更换时，无需重新配做定位销，直接更换同规格定位块即可快速恢复工位精度。定位块上的开口凹腔采用非对称U型结构，凹腔的内侧壁设置有微小的拔模斜度，方便待定位工件的快速放入与取出，凹腔的深度经过反复验证，既可以保证工件放入后不会在倾斜状态下出现滑移脱落，又不会因为深度过大导致工件取放时与凹腔侧壁产生剐蹭，

　　凹腔的开口方向顺着斜基座的倾斜向下方向设置，工件放入后可依靠自身重力贴合在凹腔的定位基准面上，无需额外设置夹紧机构即可完成初步定位，适合用于小型冲压件、注塑件的快速上料定位工序。在设计过程中，特意将定位块的外侧棱边做了R2的圆角处理，避免操作人员在上下料过程中被锐边划伤，同时基座的三个垂直侧面均预留了标准的螺纹孔位，可根据实际工位需求加装辅助定位挡块、气动夹紧元件或者检测传感器支架，拓展结构件的使用场景。整个构件的壁厚采用等壁厚设计，除了棱边圆角位置外，其余部位的壁厚保持均匀，既可以满足铸造或者3D打印加工的工艺要求，减少加工过程中的变形量，又能在保证结构刚性的前提下尽可能降低构件自身重量，方便工位调整时的人工搬运。需要注意的是，

　　该结构件的倾斜面角度是固定值，使用时需要提前确认工位所需的工件倾斜角度是否匹配，若需要调整角度，可在基座底面与安装台面之间加装不同角度的调整垫片，但加装垫片后需要重新核算整体的安装稳定性，避免负载过大导致构件倾覆。在实际装配时，基座底面与安装台面之间需要清理干净切屑、灰尘等杂物，保证结合面的贴合度，若采用螺栓固定方式，螺栓的拧紧力矩需要控制在合理范围内，避免力矩过大导致基座出现变形，影响上部定位块的角度精度。上部定位块与斜基座的连接可采用内六角螺栓从基座底部向上穿入锁紧的方式，螺栓头沉头设置在基座底面的沉孔内，不会破坏基座底面的平面度，保证安装后的接触稳定性。
