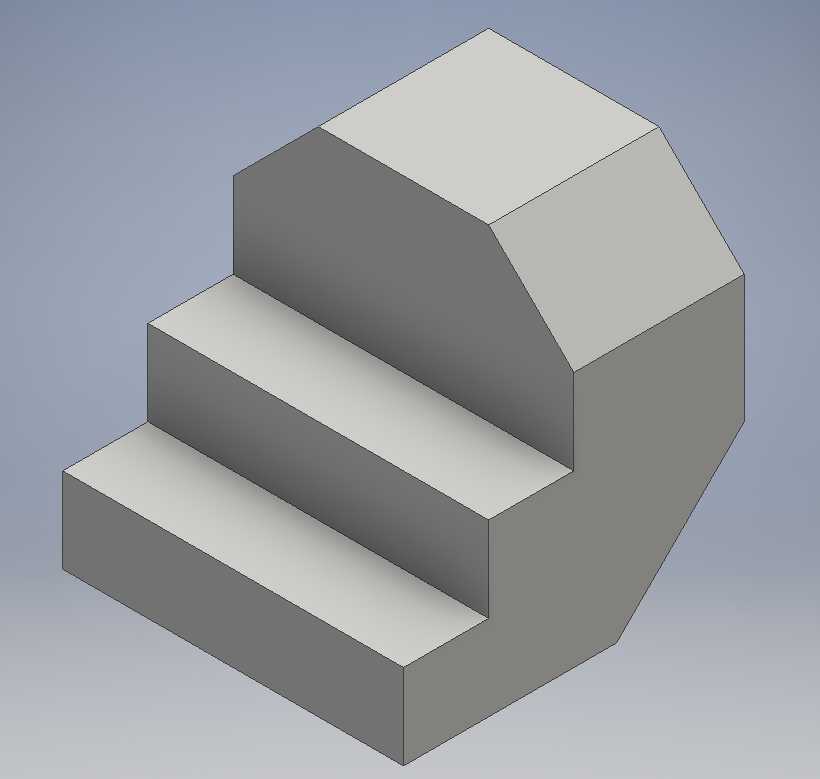

三级切角台阶式工业支撑垫块结构

　　这类阶梯式切角支撑垫块，在生产线工位物料承托、工装夹具定位垫高、小型设备调平支撑场景中应用十分广泛，区别于普通等高垫块，三级阶梯的结构可以适配三种不同高度差的支撑需求，无需叠加多片垫片调整高度，能有效减少多层垫片叠加带来的支撑刚性不足、受力偏移错位的问题。从结构设计逻辑来看，主体采用实心块体构型，没有多余的镂空减重结构，整体受力路径连续均匀，垂直方向的载荷可以直接从顶部支撑面传递到底部安装面，不会出现局部应力集中的薄弱区域。右侧的斜切角设计并非单纯的外形修饰，在实际产线布局中，这个切角可以避让相邻工位的管线接头、设备突出的安装边，避免安装时出现结构干涉，同时也能减少操作人员在工位旁走动时的磕碰风险，直角棱边的磕碰划伤隐患在切角处理后能得到明显改善。

　　从尺寸边界来看，底部安装面为完整平面，安装时可以直接贴合设备台面或者工装基板，不需要额外加工适配的沉槽，三个台阶的踏面宽度保持一致，每一级的高度差均等，在做定位支撑时，可以根据待支撑部件的安装高度直接选择对应阶面，不需要反复测量调整垫片厚度。台阶的垂直立面与水平踏面之间采用微小的圆角过渡，避免热处理或者机加工过程中出现应力开裂，同时也能消除直角棱边的应力集中点，在长期承受交变载荷的工况下，不会从棱边位置萌生疲劳裂纹。

　　实际使用过程中，这类垫块可以直接作为焊接工装的定位挡块使用，不同高度的阶面可以对应不同规格工件的定位边，不需要更换不同高度的挡块，切换工件型号时直接调整工件靠在对应阶面即可，能大幅减少工装调整的辅助时间。作为设备调平支撑时，三个阶面可以配合不同厚度的调整垫片，实现粗调加精调的高度匹配，粗调时直接选择对应高度的阶面，精调时在阶面与设备底座之间加入薄垫片即可，相比单一平面的垫块，可调范围更大，调整效率更高。

　　建模过程中优先保证各阶面的平行度与垂直度，底部安装面与三个台阶踏面的平行度公差需要控制在机械加工常用的IT7级范围内，垂直立面与踏面的垂直度公差同样匹配该精度等级，确保支撑时不会出现倾斜打滑的问题。右侧斜切角的角度经过实际布局验证，既能够满足常见的管线、突出边避让需求，又不会过多削减块体的整体承重截面积，保证整体结构的刚性不会因为切角出现明显下降。块体的所有棱边除了台阶位置的受力过渡圆角，其余外露棱边都做了小尺寸倒角处理，去除机加工产生的毛刺，避免安装调试过程中划伤操作人员或者损坏相邻部件的表面涂层。

　　在承重性能方面，实心结构的设计让该垫块可以承受垂直方向数吨的静载荷，即使在有轻微冲击载荷的工位使用，也不会出现变形或者断裂的问题，适合在冲压工位旁的物料承托、装配线的工件定位支撑、检测平台的工件垫高场景中长期使用。安装时不需要复杂的固定结构，依靠自身重量与接触面的摩擦力就可以保持位置稳定，如果需要长期固定在某一位置，也可以在底部平面加工沉头孔，通过螺栓直接固定在基板上，不会影响台阶面的正常使用。
