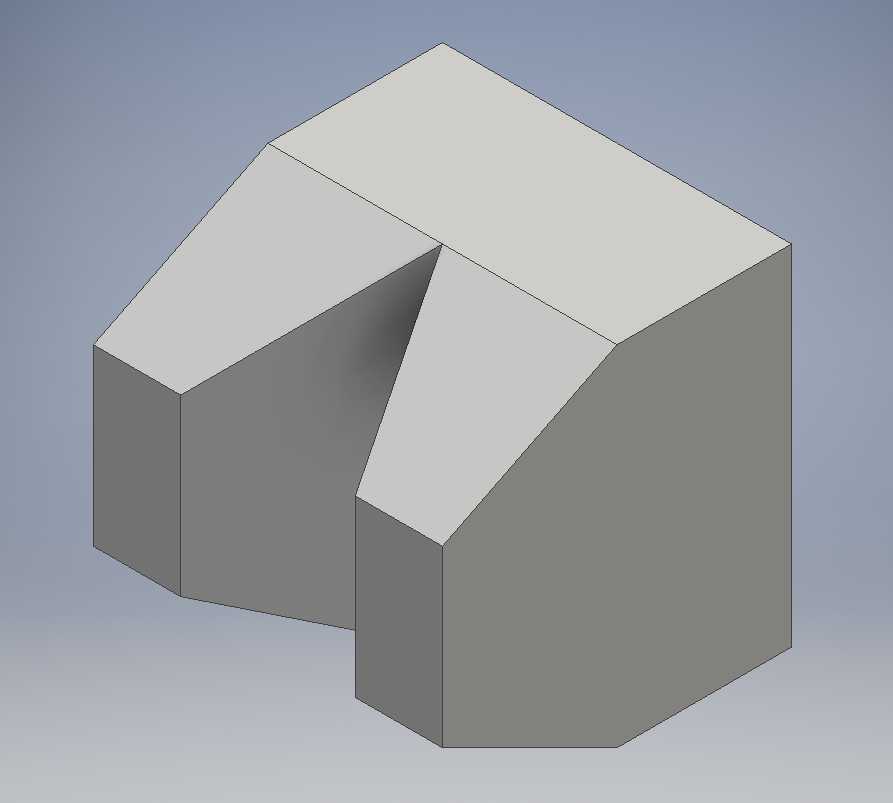

斜切式异形块状机械连接基座结构

　　在非标自动化生产线的工位衔接段、工装夹具的承载定位模块以及小型专用设备的机身连接部位，这类带双侧斜切面的块状基座是十分常见的结构件，它不像标准型材那样有统一的截面规格，往往需要根据相邻部件的安装角度、避让空间做针对性的外形切削，来满足紧凑布局下的装配需求。从实际使用场景来看，这类构件大多承担两个核心作用，一是作为相邻两个存在夹角的功能部件的连接载体，二是在有限的安装空间内完成结构避让，避免和运动中的执行件、管线排布产生干涉。

　　设计这类构件的时候，首先要敲定的是安装基准面，也就是模型底部的平整端面，这个面是后续所有尺寸标注、形位公差设定的基准，必须保证足够的平面度，通常会在加工时做铣平处理，和下方的安装板通过内六角螺丝锁紧，安装孔的位置会根据下方承载板的螺纹孔位做对应匹配，不会随意排布。两侧的斜切面不是随意切削的造型，而是根据相邻对接部件的安装角度确定的，比如当两侧需要对接的导料板、传感器安装支架存在固定倾角时，斜切面的角度就和对接件的安装面完全贴合，不需要额外加装角度调整垫片，既减少了装配环节的零件数量，也能提升连接后的结构刚性，避免长期受载后出现角度偏移。

　　从结构特性来看，这个块状构件采用实心结构设计，整体刚性充足，能够承受一定的径向载荷和轴向压力，不会因为频繁的振动、冲击出现形变。中间位置的内凹缺口是专门的避让空间，这个位置通常会留给运动的执行臂、输送线上的工件通过空间或者气动管线的排布通道，缺口的两个侧壁同样做了斜切处理，和外侧的斜切面保持平行，既保证了侧壁的厚度均匀，避免出现应力集中的薄弱区域，也能最大化留出避让空间，不会无谓增加构件的整体重量。构件的边角位置都做了小尺寸的倒角处理，不是尖锐的直角，一方面是避免装配过程中划伤操作人员，另一方面也能消除机加工过程中产生的毛刺应力，减少边角崩损的概率。

　　在安装边界的考量上，这类构件的整体长宽高尺寸会根据工位的可用空间做严格限制，长度方向不会超出下方安装板的边缘，宽度方向要预留出两侧对接件的安装螺丝操作空间，高度方向要保证上方搭载的部件和下方输送面的高度差符合工艺要求，不会出现工件卡滞的问题。斜切面的加工精度会直接影响对接部件的安装精度，所以在建模阶段就会把斜切面的角度公差控制在合理范围内，和对接件的配合面做贴合度校验，避免出现装配间隙。另外，这类构件的材质通常会根据使用场景选择，普通工况下用45号钢做调质处理即可，有轻量化需求的场合也会选用铝合金材质，表面做阳极氧化处理提升耐磨和防锈性能，如果是在有腐蚀介质的工况下使用，还会选用不锈钢材质，不过对应的建模阶段不需要额外调整结构，只需要在工程图标注材质和热处理要求即可。

　　从建模逻辑来看，这类构件不需要复杂的曲面造型，全部采用拉伸、切削的基础特征就能完成，首先绘制底部的基准轮廓，拉伸得到基础方块，然后根据两侧斜切的角度绘制切削草图，去除多余的材料，再加工出中间的避让缺口，最后添加边角的倒角特征，整个建模过程要保证特征的参数化，后续如果需要调整斜切角度、缺口尺寸或者整体长宽高，只需要修改对应草图的参数就能快速更新模型，不需要重新绘制，能大幅提升后续改型的效率。建模过程中还要注意各个面的壁厚均匀性，避免出现局部过薄或者材料堆积的问题，尤其是斜切面和避让缺口的交接位置，要做平滑过渡，减少应力集中点，保证构件在长期受载下的使用寿命。
