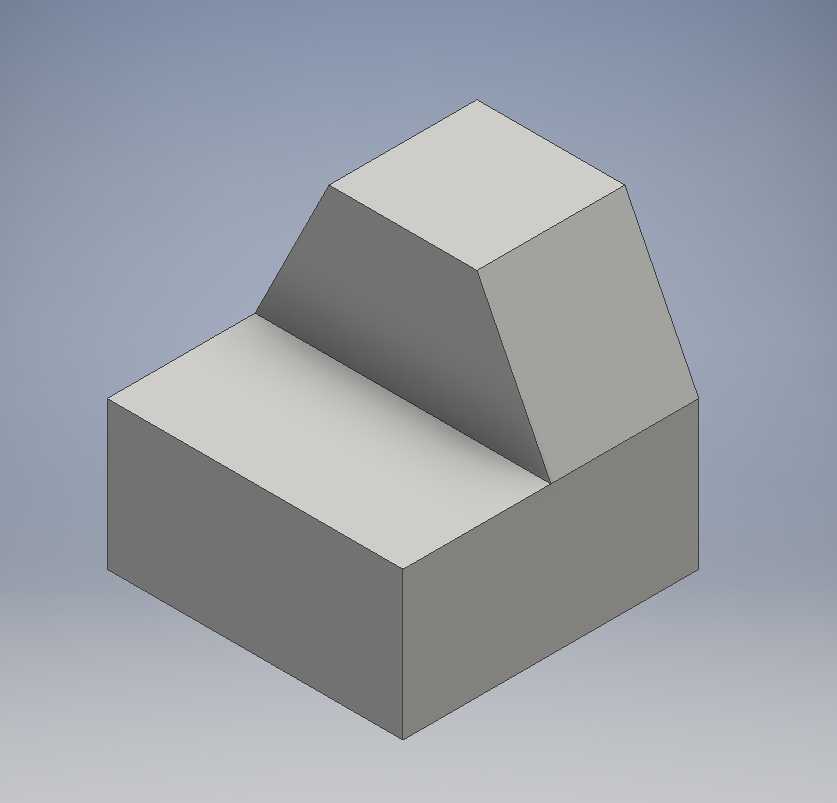

阶梯式凸台机械结构实体造型

这类阶梯式凸台结构在机械装配场景中应用十分广泛，常见于工装夹具定位基座、小型设备安装垫台、检测工装承载座等工况下，承担零件定位、载荷承载、安装面适配的核心作用。从结构形态来看，下部为规整的长方体基座，上部为单侧带斜切面的凸台结构，下部基座的大平面设计主要用于提供稳定的安装贴合面，可直接通过螺栓压紧固定在设备工作台面或者工装底板上，基座的底面平面度需要满足安装贴合要求，避免装配后出现翘曲影响上部结构的位置精度。上部凸台的斜切面设计并非单纯的造型处理，在实际应用中，这个斜面可以作为零件导向面，在装配对接过程中引导配套零件滑入定位位置，减少装配对位的调整时间，同时斜切面也可以规避相邻零件的安装干涉，在紧凑的设备布局中预留出相邻部件的运动或者安装空间。从设计思路层面，这类结构优先采用规则几何体组合的方式构建，没有复杂的曲面特征，一方面是为了降低加工难度，常规的铣削设备就可以完成全部加工工序，不需要特殊的五轴加工设备，能够有效控制零件的加工成本与生产周期；另一方面规则几何体的形位公差更容易管控，基座的各相邻面垂直度、凸台与基座的平行度都可以通过常规的机加工工艺保证，适合批量生产的工况。在尺寸与安装边界的考量上，下部基座的长宽尺寸需要大于上部凸台的对应投影尺寸，形成足够的压紧边距，保证螺栓固定时基座受力均匀，不会因为压紧力作用导致结构变形；上部凸台的高度需要根据配套装配零件的配合深度确定，斜切面的倾斜角度通常取30度到45度之间，角度过小会导致导向长度不足，角度过大则会削弱凸台的结构强度，同时容易在斜面与顶面、立面的交接处形成应力集中，设计时通常会在交接棱边处保留微小的工艺倒角，既可以去除加工毛刺，也能缓解应力集中问题，提升零件的长期承载稳定性。这类结构在实际使用中，通常会在基座的安装面上预留沉头螺栓孔或者T型槽安装位，根据不同的使用场景调整安装固定方式，如果作为承载座使用，还需要根据承载的载荷大小核算基座的壁厚，避免长期受载出现塌陷变形；如果作为定位基座使用，凸台的侧面会作为定位基准面，需要保证对应立面的表面粗糙度与形位公差满足定位精度要求，斜切面则不需要过高的表面精度，只要去除加工刀痕即可。不同于复杂的异形结构件，这类阶梯凸台结构的建模逻辑十分清晰，先绘制下部基座的截面草图拉伸生成基体，再在上部对应位置绘制凸台的截面轮廓，通过拉伸或者放样生成上部结构，之后对交接棱边做倒角处理即可完成主体造型，建模过程中需要注意各特征的约束关系，保证凸台相对于基座的位置度符合设计要求，避免后续出工程图或者加工时出现尺寸偏差。在实际设备布局中，这类结构的占用空间规整，没有外伸的薄弱结构，不容易在设备运行过程中被碰撞损坏，同时结构本身的刚性充足，能够承受一定的侧向载荷与垂直压载，适合在各类中小型机械设备的装配环节中作为基础支撑结构使用，也可以作为模块化工装的组成单元，根据不同的装配需求组合使用，适配不同尺寸规格的被加工或者被装配零件。
