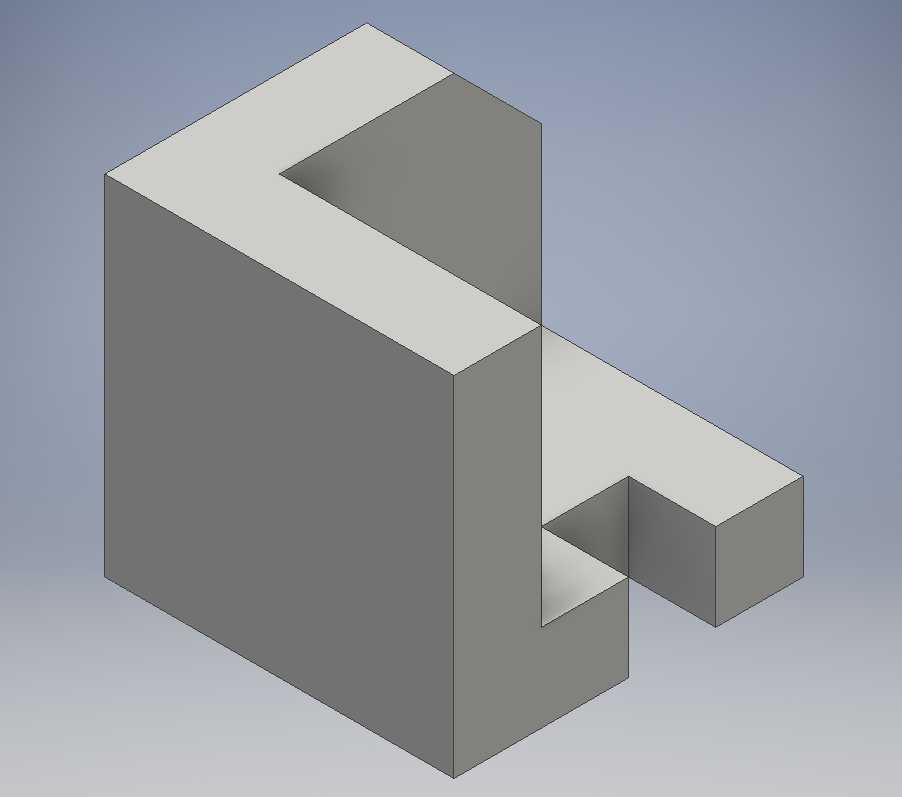

L型开槽定位块三维结构设计

　　在工装夹具、非标自动化设备的定位工位中，这类L型开槽结构的定位块是十分常见的基础支撑限位元件，日常产线里的工件定位、工装挡停、模组安装基准场景都能见到它的应用。不同于普通实心L型角座，这个结构在两个垂直的延伸臂上都做了内凹开槽设计，不是为了减重而做的工艺槽，而是为了在定位时避让工件上的凸起特征、或是给压紧机构的压头预留活动空间，避免定位时出现干涉，这也是很多新手做结构设计时容易忽略的点——只考虑定位面的贴合，没考虑周边部件的运动边界。从结构设计思路来看，这个零件的两个垂直外端面是核心的定位基准面，加工时需要保证两个面的垂直度公差控制在0.02mm以内，表面粗糙度达到Ra1.6才能满足精密定位的要求，要是基准面精度不够，

　　后续工件装夹的累计误差会直接超出工序允许的公差范围。开槽的位置也不是随意设置的，槽的内侧壁和零件的定位基准面之间保留了足够的壁厚，保证零件在受到工件装夹的侧向冲击力时不会出现变形，毕竟产线上人工上下料或是机械手取放件时，难免会有碰撞，壁厚不足的话用不了多久定位面就会偏移，需要重新校准工位。从安装边界来看，这个零件的底部和侧背面都预留了安装孔位的加工余量，实际使用时可以根据安装面的情况选择从底部锁沉头螺丝固定，或是从侧面锁紧定螺钉顶靠在安装基座上，两种固定方式都能保证零件在长期受侧向力的情况下不会出现位移。两个延伸臂的长度比例是根据常见的中小型工件定位需求设计的，长臂可以作为工件的主定位面，限制工件两个方向的自由度，

　　短臂上的开槽刚好可以容纳工件侧边的小凸台，不需要额外在定位块上配做避空，通用性更强。在实际设备调试过程中，这类定位块的开槽还可以作为传感器的安装位，把漫反射式光电传感器嵌在槽内，检测工件是否安装到位，不需要额外做传感器安装支架，能减少工位的零件数量，压缩整体工装的占用空间。零件的所有棱边都做了C1的倒角处理，一方面是避免安装调试时锋利的棱边划伤操作人员，另一方面也能在工件推入定位位置时起到导向作用，不会因为棱边的毛刺卡滞工件。和普通的焊接式L型定位座相比，这种一体式铣削加工的结构刚性更好，长期使用不会出现焊缝开裂的问题，适合在需要频繁拆装、定位精度要求高的工位使用，比如机加工工位的工件粗定位、装配线的托盘挡停定位都能适配。

　　设计这类结构的时候还要注意槽底的圆角处理，要是用铣刀加工的话槽底不能做成清角，要根据加工刀具的半径预留对应的圆角，不然加工时会出现过切，而且直角槽底在热处理的时候容易出现应力集中，导致零件开裂，所以槽底的R角一般设置在R2-R3之间，既不影响避空效果，也能提升零件的结构强度。
