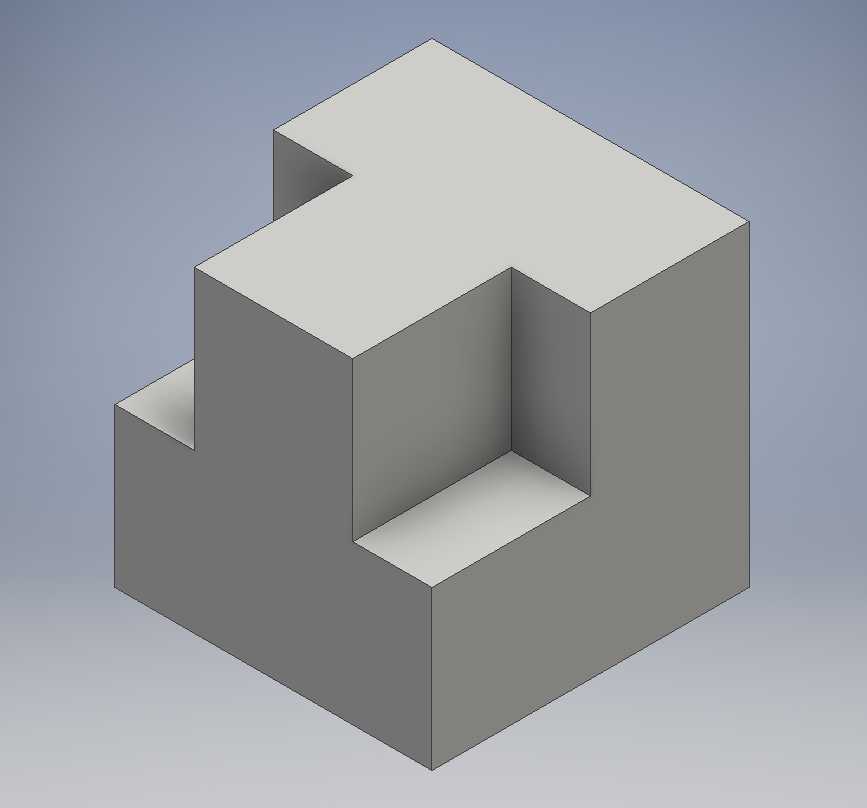

阶梯凹口式方块结构练习实体

　　这类带阶梯凹口的方块实体，最常出现在机械设计入门的建模实操训练场景中，也可作为工装夹具定位块的原型参考，在小型工位治具、非标设备的定位挡块设计里，这类带规整切削缺口的方块结构是很常见的基础构型。从实际使用角度看，这类结构的核心作用是通过不同高度的阶梯面实现多方向的定位限位，凹口位置可以避让配套零件的凸起结构，避免装配时出现干涉，同时规整的平面也方便打安装孔、固定锁紧，在小型装配工位的辅助定位、教学实训的尺寸测量练习里都有很高的复用性。设计这类结构的时候，首先要明确各阶梯面的高度差与凹口的深度边界，所有切削面都要保持与基准面的垂直或平行关系，避免出现斜面导致定位精度不足，建模过程中优先以方块的底面为固定基准，先拉伸出完整的长方体基体，

　　再通过两次单向拉伸切除分别做出左侧的低位阶梯和前侧的凹口结构，每一步切除都要保证相邻面的棱边清晰，没有多余的圆角或倒角，因为作为定位基准使用时，尖锐的直角棱边能提供更精准的定位参照，减少装配时的累计误差。从安装边界来看，这类方块结构的整体外轮廓是规整的长方体，安装时只需要保证底面与安装台面完全贴合，三个相邻的外侧垂直面可以作为其他零件的定位基准面，凹口的内侧两个垂直面则可以用来卡合配套零件的侧边，限制两个方向的自由度，不需要额外增加复杂的锁紧结构就能实现初步定位。在实际的工装设计应用中，这类结构通常会根据配套零件的实际尺寸调整各阶梯的高度和凹口的宽度，比如当需要避让的零件凸起高度更高时，就对应加大凹口的切削深度，

　　当需要支撑的零件接触面更大时，就加宽对应阶梯面的宽度，所有尺寸调整都要以基体的三个相邻基准面为标注起点，避免尺寸链混乱导致加工后出现装配偏差。建模过程中要注意所有切除特征的草图都要完全封闭，并且草图轮廓要与基体的边缘对齐，避免出现零厚度的几何错误，同时要保证各阶梯面的平面度符合定位要求，不需要额外添加装饰性的结构特征，保持整体构型的简洁规整，既方便后续的工程图标注，也能降低机加工的难度，普通的铣床加工就能完成所有面的切削，不需要特殊的刀具或复杂的加工工序。这类结构作为建模练习素材时，能帮助初学者快速掌握拉伸凸台、拉伸切除的基础操作，理解基准面选择对建模效率的影响，同时也能建立起尺寸链标注的基础逻辑，

　　明白从基准出发标注尺寸对后续加工装配的重要性，在实际的非标设计工作中，很多复杂的定位块结构都是在这类基础方块切削结构上演变而来，比如增加安装沉孔、调整阶梯角度、添加定位销孔等，核心的设计思路都是通过对基础方块的材料去除，获得需要的定位支撑面，同时避让干涉位置，用最简单的构型实现可靠的定位功能。
