阶梯式L型定位支撑块结构设计

这类阶梯式L型支撑结构，在工装夹具、小型设备机架定位、生产线物料承托场景中应用十分广泛，很多做非标自动化设计的工程师在做工位定位、工件承托时，都会优先选用这类成型结构，省去从零开始搭特征的时间。从实际使用场景来看，这类零件常作为工位上的侧向定位基准，或是小型工装的分层承托座，比如在电子元件组装工位上，不同高度的阶梯面可以分别承托不同规格的待加工工件，L型的垂直立面可以直接贴靠设备安装面做定位，不需要额外做定位销孔的预对位，安装时只需要将底面与安装基准面贴合，立面靠紧设备的侧基准，就能快速完成安装固定，大幅缩减现场装配的调校时间。

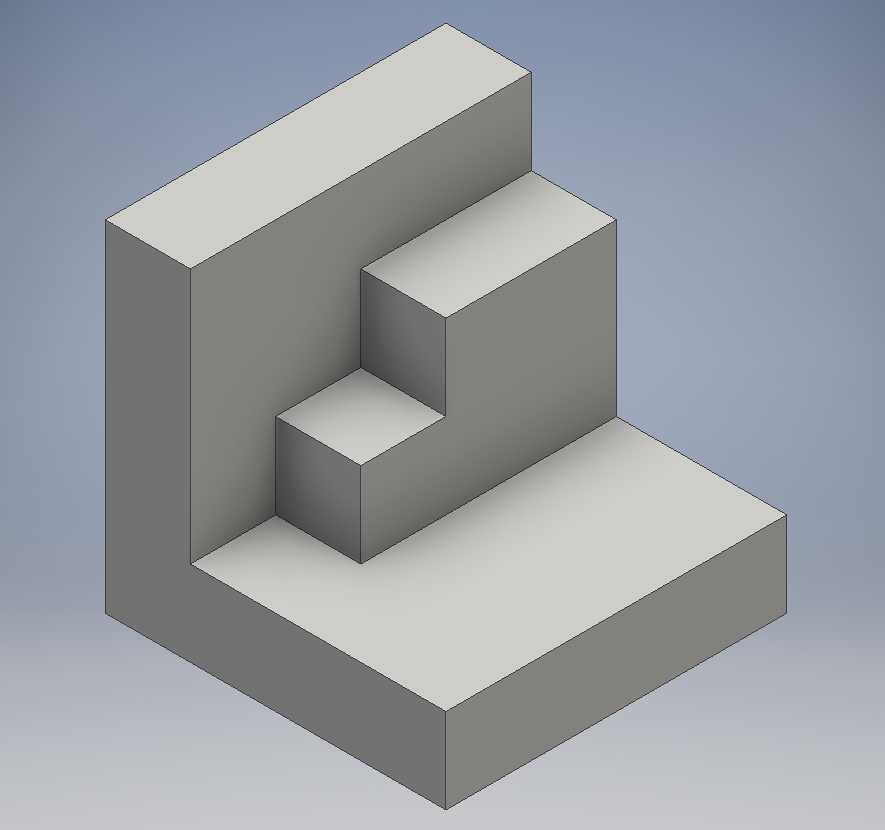

在功能特性上，这个结构采用三级阶梯递进的设计，三个台阶的高度差保持等比例设置，每个台阶的水平面都做了平整处理，没有多余的凸起或凹槽，承托工件时可以保证接触面的贴合度，避免工件放置时出现倾斜偏移。L型的整体结构自带两个互相垂直的基准面，既可以作为垂直方向的支撑，也能作为水平方向的定位挡边，相比单一的平板支撑块，不需要额外搭配挡块就能实现两个方向的定位，减少了装配时的零件数量。结构的转角处做了微小的圆角过渡，避免应力集中，在承受周期性载荷的时候，不会因为直角处的应力集中出现开裂变形，延长零件的使用寿命。

从设计思路上来说，这个结构没有采用复杂的曲面或者异形特征，全部采用规则的长方体布尔运算生成，建模逻辑非常清晰：先绘制L型的基体轮廓，拉伸得到整体的基础块，再通过两次切除特征，分别切出两个台阶的空位，形成三级阶梯的形态，最后对所有的锐边做微小的倒角处理，去除加工时产生的毛刺，也避免安装使用时划伤操作人员。设计时特意将三个阶梯的宽度设置为统一尺寸，这样在加工时可以用同一把铣刀完成所有台阶面的加工，不需要频繁换刀，降低机加工的工序成本。整体结构的壁厚保持均匀，没有出现厚薄突变的位置，不管是采用金属材料铣削加工，还是采用工程塑料注塑成型，都不会因为冷却速度不均出现变形，保证成品的尺寸精度。

关于外形尺寸与安装边界，这类支撑块的整体长宽高比例控制在3:2:2左右，底面的安装面预留了足够的螺丝固定位空间，安装时螺丝孔位不会和阶梯承托面产生干涉，垂直立面的厚度足够承受侧向的推力，即使工件靠在立面上施加侧向载荷，也不会出现立面变形歪斜的情况。最下方的底座向外延伸出足够的宽度，保证整个支撑块的重心落在安装面范围内，即使承托的工件重心偏向外端，也不会出现支撑块倾翻的问题。每个阶梯面的深度都经过计算，能够满足常见小型工件的承托深度需求，不会因为台阶面过窄导致工件放置不稳。在实际选型使用时，只需要根据现场的安装空间大小，等比例缩放整体尺寸，就能适配不同的工位需求，不需要重新调整结构的比例关系，因为这个结构的壁厚比例、台阶比例都经过实际使用验证，缩放后依然能保证足够的结构强度和使用稳定性。

很多刚入行的结构设计师在做这类支撑块时，容易忽略转角处的应力释放，直接做直角连接，在长期受载后容易在转角处出现裂纹，这个结构在内部转角处预留了微小的圆角，既不影响定位面的贴合，又能有效分散应力。另外，所有的承托面都设计为同一平面度公差要求，加工时一次装夹就能完成所有平面的铣削，保证各个台阶面的平行度，承托不同高度的工件时，都能保证工件的水平度，不会出现高低差导致的工件倾斜。这类结构虽然简单，但是在实际生产场景中使用率极高，标准化的结构模型可以直接调用到不同的设备设计方案中，大幅提升设计效率，减少重复建模的工作量。
