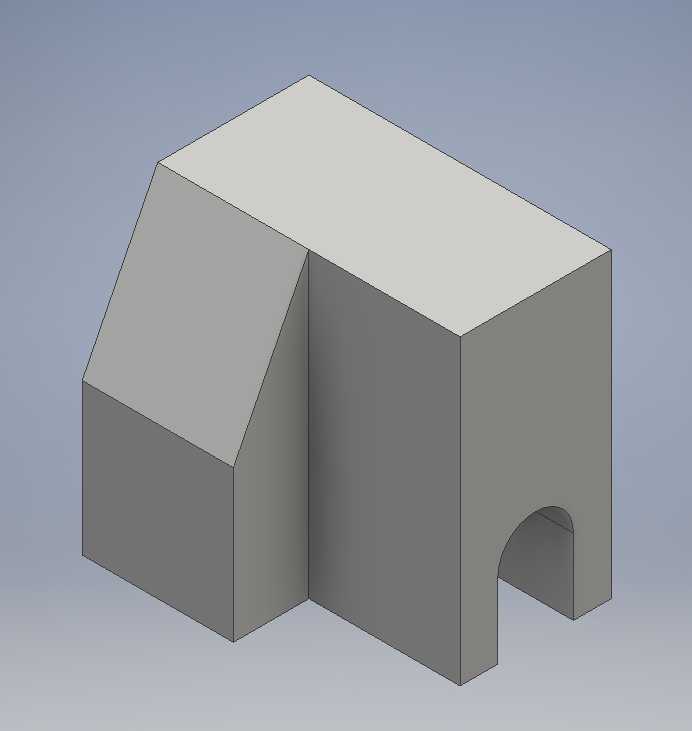

带斜切坡面与拱形缺口的组合式基座构件

　　在小型非标设备的机架搭建、工装夹具的定位基座设计场景中，这类组合式块体构件的应用十分普遍，很多初次接触结构设计的工程师容易忽略这类基础块体的细节设计，导致后续装配时出现干涉、支撑强度不足的问题。从实际使用场景来看，这类构件常作为小型检测工装的承载底座，右侧带拱形缺口的块体部分，主要用于避让设备下方走管或者伸出的轴类零件，拱形的缺口轮廓相比直角缺口，能有效降低缺口处的应力集中系数，在承受上方设备压载时，缺口边缘不会因为应力突变出现开裂变形的情况。左侧带斜切坡面的块体，一方面是为了适配上方安装的倾斜布置的检测探头或者导向滑轨，坡面的角度需要和上方安装件的倾斜角度完全匹配，保证安装面的贴合度，避免安装后出现间隙导致设备运行时产生振动；另一方面斜切设计也能减少构件整体的材料用量，在不降低整体结构强度的前提下，降低构件自重，方便人工搬运和装配对位。

　　设计这类构件的时候，首先要确定整体的安装边界，两个块体采用拼接式的一体化结构，没有额外的连接紧固件，是通过建模时的布尔合并形成的整体，这样的设计相比两个独立块体拼接安装，能减少装配工序，同时避免两个块体之间的装配间隙带来的定位误差。整体的外形尺寸需要匹配安装工位的预留空间，底部为完全平整的安装面，保证放置在工作台或者设备底板上时，不会出现翘曲，四个底部棱边做了微小的倒角处理，避免搬运时锐边划伤操作人员，也能防止安装时棱边和底板上的其他零件产生刮蹭。右侧的拱形缺口，其圆弧半径需要根据需要避让的管件或者轴件的外径来确定，通常预留0.5到1毫米的间隙，方便安装时的对位调整，缺口的高度要保证被避让的零件在运行过程中不会和基座产生摩擦，尤其是带有往复运动的轴类零件，间隙不足很容易出现运行卡滞、磨损基座的问题。

　　从结构强度的角度考虑，两个块体的连接位置做了圆角过渡处理，避免直角连接带来的应力集中，当上方承受偏载的时候，连接位置的应力能通过圆角平滑分散，不会出现断裂的风险。左侧的斜切坡面，其表面的平面度需要控制在合理范围内，因为这个坡面是安装面，平面度不足会导致上方安装的零件固定后出现角度偏差，影响设备的运行精度，坡面和相邻垂直面的交线也做了小倒角处理，去除加工时产生的毛刺。这类构件通常采用45号钢或者铝合金加工制作，根据承载的重量选择材料，如果是承载较轻的检测工装，选用铝合金可以进一步降低自重，如果是承载较重的冲压工装附件，则选用45号钢并做调质处理，提升整体的刚性。

　　在实际建模过程中，这类构件的建模逻辑并不复杂，但很考验工程师对实际装配场景的理解，很多新手建模时只会按照给定的尺寸绘制外形，忽略了安装避让、应力集中、加工工艺性这些细节，比如把拱形缺口做成直角缺口，虽然建模更简单，但实际使用时很容易出现缺口开裂的问题；又比如两个块体的连接位置不做圆角过渡，加工时应力集中的位置在受载后很容易出现变形。另外这类基座构件的安装孔位通常会在后续根据实际安装需求进行设置，所以基础模型只需要保留主体结构，方便后续设计时根据具体的安装位置添加孔位、键槽等特征，不需要提前预设固定的安装结构，提升模型的复用性，适配不同的工装设计场景。在装配这类构件的时候，需要先清理底部安装面的毛刺和杂物，保证和安装底板完全贴合，再通过螺栓或者压板进行固定，固定后需要检测坡面的角度和拱形缺口的位置是否符合设计要求，避免安装偏差影响后续的设备组装。
