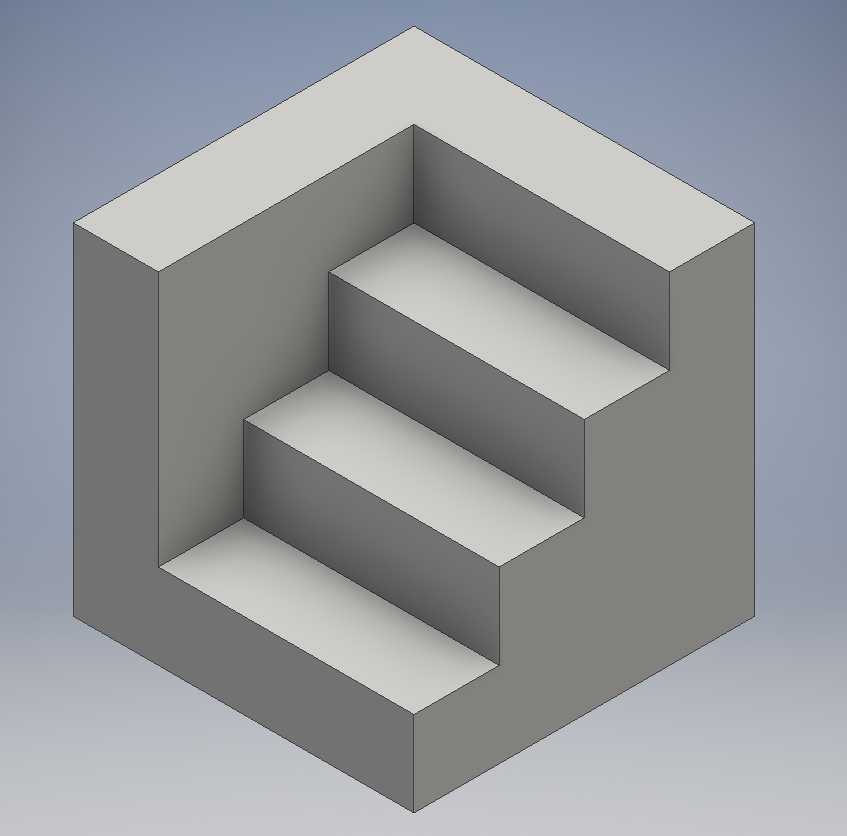

内嵌三阶台阶式凹腔块状基座结构

这类带三阶内嵌台阶的块状基座，在工装夹具定位、小型设备承载、物料导向限位场景中应用十分广泛，很多生产线旁的工件临时放置台、检测工位的定位靠模、小型装配单元的基准座都会采用类似结构。从实际使用角度看，外侧的实心围边可以提供足够的结构刚性，避免长期受载后出现形变偏移，内嵌的三阶台阶可以适配三种不同高度规格的工件定位需求，不需要额外加装垫块就能完成不同尺寸零件的承托，台阶的垂直立面可以作为定位基准面，工件放置后能直接靠紧立面完成X、Y两个方向的限位，减少装夹找正的时间。

设计这类结构的时候，首先要考虑的是安装边界的匹配，基座的底部通常需要和设备台面或者工装底板通过螺栓连接，所以外轮廓的长宽尺寸要和安装位的预留空间匹配，不能超出安装面的范围，同时要预留螺栓沉头孔的位置，避免安装后螺栓头突出基座顶面影响工件放置。台阶的每一级高度差需要根据实际承载工件的高度差来设定，台阶的水平面要保证足够的平面度，垂直立面和水平面的垂直度要控制在合理公差范围内，避免工件靠紧后出现倾斜。围边的厚度不能过薄，否则在工件频繁放置的冲击下容易出现崩边或者变形，通常根据基座整体尺寸的大小，围边厚度取整体边长的十分之一到八分之一就能满足常规承载需求，如果需要承载较重的工件，还可以在围边内部增加加强筋结构，不过这类小型块状基座大多采用实心结构，加工起来更方便，整体刚性也更好。

从建模逻辑上看，这类结构不需要复杂的曲面操作，先绘制外侧的矩形块作为基体，然后在内腔位置逐次切除出三级台阶的空腔，切除的时候要注意每一级台阶的深度和宽度尺寸统一，保证台阶面的过渡整齐，所有的棱边根据实际使用需求做微小的倒角处理，避免尖锐棱边划伤操作人员或者工件表面。如果是用于有定位精度要求的工位，台阶的定位立面还要预留打磨余量，加工后做表面处理提升平面度，减少定位误差。

实际使用中，这类基座不需要额外的复杂附件，直接通过底部的连接孔固定在工作位上就可以投入使用，台阶的水平面可以承托工件，垂直面起到定位挡边的作用，不同高度的台阶可以对应不同规格的工件，比如小型轴类零件、块状冲压件、注塑件的临时放置和定位，在装配工位上，工人可以把待装配的零件按对应高度放在台阶上，拿取的时候不需要弯腰或者调整高度，能有效提升装配效率。在检测工位上，这类基座可以作为高度基准块，配合百分表完成零件的高度差检测，台阶的每一级高度都可以作为一个标准高度参考，减少多次换用量块的步骤。

结构设计的时候还要考虑排屑需求，如果是用于机加工旁的工件放置台，台阶的角落位置可以预留微小的排屑缺口，避免加工产生的切屑堆积在台阶内角处，影响工件放置的平整度。基座的材质通常根据使用场景选择，普通工位用普通碳钢做表面发黑处理就可以满足防锈和耐磨需求，如果是用于洁净车间或者有防磁要求的工位，可以选择铝合金或者不锈钢材质，重量更轻也不会产生锈蚀污染。整体结构没有复杂的运动部件，维护成本极低，只需要定期清理台阶面上的杂物和切屑，检查连接螺栓是否松动就可以长期稳定使用，是车间工位中非常实用的一类基础承载定位构件。
