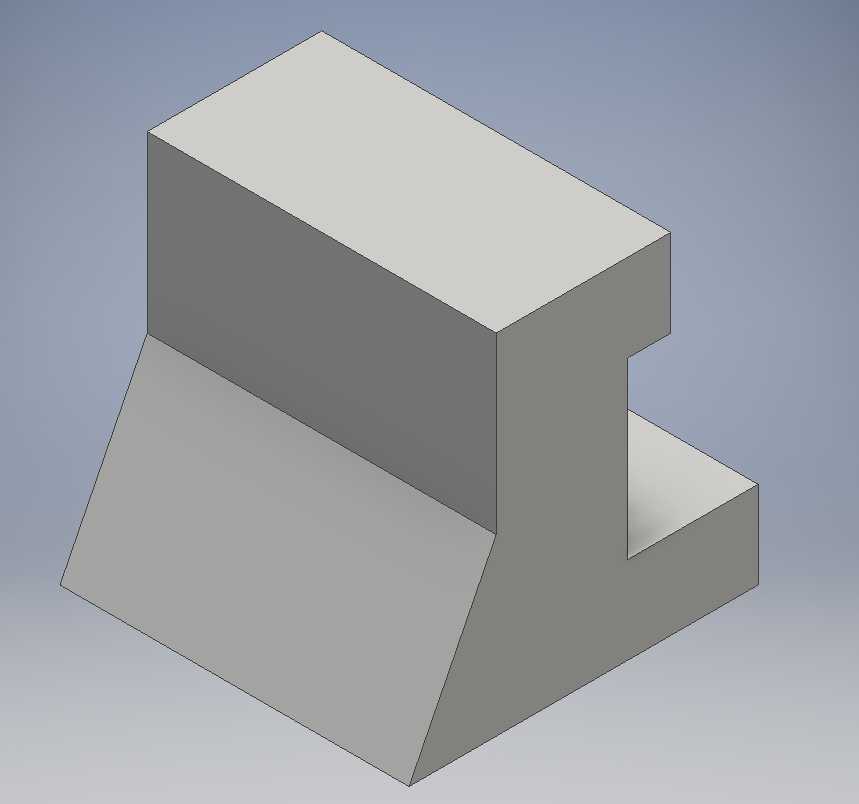

带斜向支撑的工型限位支撑块结构

　　这类带斜向加强结构的工型支撑块，在工装夹具、非标自动化设备的工位定位场景中应用十分广泛，多数时候作为工位侧边的硬限位、或者小型工件承托结构使用，日常在装配线、机加工工装台、检测工位上都能见到这类结构的身影。从实际使用场景来看，这类支撑块不需要承担大吨位的重载载荷，更多是承担工件侧向定位、小型工装的承托支撑作用，比如在小型零件的铣削工装中，这类块体可以作为工件侧边的定位靠档，限制工件沿X或Y方向的窜动；在装配工位上，这类块体也可以作为小型工装的垫高支撑，让待装配工件保持在符合人机工程的作业高度，减少作业人员的俯身操作幅度。

　　从结构设计思路来看，这个块体采用上窄下宽的工型截面，底部向外延伸出斜向的支撑筋，本质是在不额外增加整体块体重量的前提下，提升块体的侧向抗形变能力——如果做成等截面的矩形块，要达到同等的侧向抗弯强度，需要把块体的整体厚度增加至少三分之一，不仅会浪费原材料，还会占用更多的工位安装空间。上部的矩形凸台是主要的工作面，表面需要做精铣处理，平面度控制在0.02mm以内，保证和被支撑工件或者定位件的贴合度，避免因为接触面不平整导致定位偏差。下部的斜向支撑从凸台底部一直延伸到底座的外边缘，形成稳定的三角受力结构，当上部凸台受到侧向的挤压力时，斜筋可以把力均匀分散到底部的整个安装面上，避免应力集中在凸台和底座的直角连接处，长期受力出现开裂变形的问题。右侧的内凹缺口是专门的避让设计，在实际安装场景中，工位台面上往往会布置气管、线槽或者小型的传感器支架，这个缺口可以刚好避开这些突出的安装件，不需要额外在台面上加工避让槽，降低工装台的加工成本，同时也能让支撑块的安装位置更贴近工位的核心作业区，缩小定位结构和工件之间的距离，提升定位精度。

　　关于安装边界和尺寸设计，这类支撑块的底座一般会设计两个沉头安装孔，位置分布在底座的左右两侧，沉孔深度要保证内六角螺栓安装后，螺栓头完全低于底座的上表面，不会和上部的斜筋、被支撑工件产生干涉。安装时底座的底面需要和工装台的台面完全贴合，安装面的平面度同样需要控制在0.02mm以内，如果台面有局部凸起，需要提前打磨平整，避免支撑块安装后出现倾斜，导致上部的定位工作面出现角度偏差。从尺寸适配来看，上部凸台的宽度一般设计成和常用的小型工件侧边宽度匹配，比如针对边长50mm以内的小型机加工件，凸台宽度设计成40mm即可保证足够的支撑接触面积，斜筋的倾斜角度一般设置在45度到60度之间，这个角度区间下，斜筋的受力传导效率最高，同时不会因为角度过缓导致块体的整体长度过大，占用过多的台面空间。

　　在实际加工过程中，这类零件一般采用45号钢作为毛坯材料，先通过铣削加工出整体的外形轮廓，之后对上部的定位工作面、底部安装面做精铣处理，最后做发黑防锈处理即可满足使用要求，如果是用于有耐磨要求的高频作业工位，也可以在工作面高频淬火，把表面硬度提升到HRC40-45，延长零件的使用寿命。需要注意的是，右侧的内凹缺口的内角需要加工出R2左右的圆角，避免直角处出现应力集中，在长期受侧向冲击力的场景下出现裂纹。这类结构虽然看起来造型简单，但在非标工装设计中是十分常用的基础支撑元件，合理的结构设计可以在保证结构强度的前提下，压缩零件的整体尺寸和材料成本，同时适配现场复杂的安装环境，减少现场安装调试的工作量。
