民航客机用大涵道比涡喷发动机外涵机匣结构

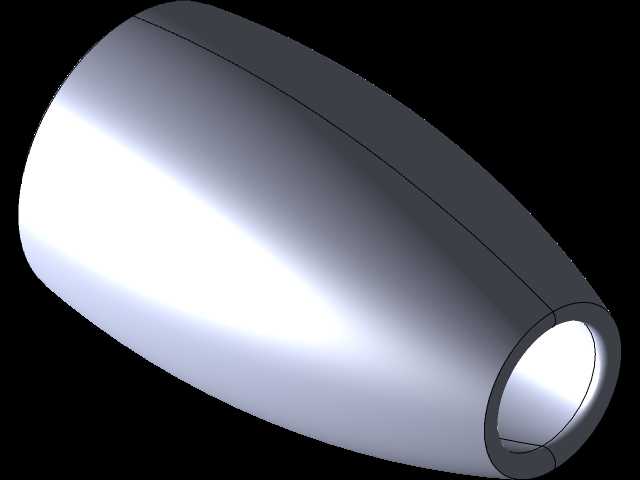

　　在民用干线航空的动力系统选型中，大涵道比涡喷发动机的外涵冷流通道直接决定了整机推进效率与巡航阶段的燃油消耗水平，本次呈现的结构正是对应宽体客机翼下吊装动力单元的外涵机匣主体段，也是日常航线维护中无需拆解核心机即可完成目视检查的外露结构段。从实际装机场景来看，该段机匣处于风扇段出口与涡轮段进口之间的冷流通道位置，前端对接风扇出口导向叶片排的安装边，后端承接核心机外罩与喷管的连接法兰，整个流道承担了80%以上巡航推力的冷气流输送功能，气流在该段完成减速扩压后，一部分混入喷管与高温燃气混合排出，另一部分则通过机匣内壁预留的引气口引出，用于机翼防冰、客舱增压以及涡轮叶片的冷却气路供给。设计过程中首先要平衡流道气动效率与结构重量的矛盾，

　　整个机匣采用回转类变截面构型，从进口到出口的流道直径按照等熵扩压的梯度缓慢收缩，避免流道截面突变带来的气流分离损失，内壁面的流线型过渡完全匹配风扇出口的气流角，减少附面层增厚带来的流动阻力；外壁面则采用流线型纺锤构型，降低飞行过程中的外部空气阻力，同时满足翼下吊装时的离地间隙要求，避免飞机起降阶段机腹擦碰外物时损伤动力单元。从安装边界来看，该机匣段的前端安装边预留了周向均布的螺栓孔位，可直接与风扇机匣的后安装边对接，孔位的位置度公差控制在0.02mm以内，保证对接后流道内壁的阶差不超过0.1mm，避免阶差引发的气流脉动产生额外振动；后端安装边则设计了阶梯型止口，与核心机外罩装配时可实现径向自动定位，减少装配过程中的调整工作量，

　　同时止口处预留的密封槽可安装耐高温橡胶密封圈，防止内外涵道的气流串流降低推进效率。结构强度设计上，机匣主体采用薄壁回转结构，壁厚沿轴向根据载荷分布做差异化设计，靠近前端的位置因为要承受风扇叶片断裂后的非包容载荷，壁厚适当增加，同时在周向布置了三道环形加强筋，既提升机匣的抗冲击能力，又不会过多增加结构重量；靠近后端的位置因为要对接喷管的调节机构，预留了多个作动器的安装支座，支座与机匣本体采用一体化建模设计，减少焊接连接带来的应力集中问题，满足长航时飞行下的疲劳寿命要求。日常维护场景中，该机匣外壁预留了多个传感器安装座，可直接安装压力传感器、温度传感器以及振动监测探头，

　　地面维护人员无需拆解机匣即可通过这些探头获取外涵道的气流参数与机匣振动数据，快速判断发动机的工作状态；机匣下半部分还设计了快卸口盖，航线维护时可快速打开口盖检查内涵机匣的外部状态，完成叶片碎屑检查、管路渗漏排查等常规维护工作，大幅缩短停场维护时间。从气动设计的细节来看，机匣内壁的型线经过多轮CFD仿真迭代，针对不同飞行马赫数下的风扇出口流场做了适应性优化，在巡航马赫数0.78-0.85的区间内，流道的总压恢复系数可以达到0.98以上，有效降低冷流流动过程中的压力损失，提升整机的推进效率；外壁面的型线则考虑了与机翼、吊挂的气动干扰，在靠近吊挂安装点的位置做了局部修型，减少吊挂与发动机之间的干扰阻力，进一步降低巡航阶段的燃油消耗。
