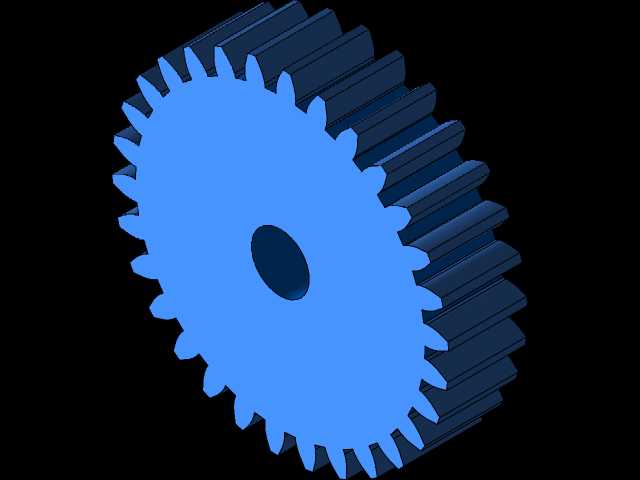

Solidworks平台参数化直齿圆柱传动齿轮

　　这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础传动零件，日常在轻工输送线、小型农机变速机构、普通机床进给箱、自动化生产线的动力传递工位都能见到它的身影，区别于斜齿轮、锥齿轮等其他齿形的传动件，直齿轮的啮合不存在轴向分力，支撑轴系的结构设计可以更简洁，不需要额外设置承受轴向载荷的推力轴承，能有效压缩整套传动机构的轴向安装空间，降低轴系零件的加工与装配成本。做这款齿轮的三维建模时，首先要锁定的是核心传动参数匹配，齿形部分严格按照渐开线齿廓生成逻辑构建，齿根过渡曲线做了平滑处理，避免齿根处出现应力集中的尖角，实际加工时不管是采用滚齿还是插齿工艺，都能直接匹配刀具走刀路径，不需要额外做工艺补正。

　　建模过程中特意把中心安装孔的公差带按照基孔制配合要求预留了设计余量，孔壁的粗糙度要求也在模型特征里做了对应标注参考，装配时和传动轴的配合可以根据实际载荷需求选择过渡配合或者小过盈配合，不需要额外再对安装孔做二次修整。从实际安装边界来看，这款齿轮的齿顶圆、齿根圆尺寸都做了参数化关联，只要调整模数、齿数、齿宽参数就能快速生成对应规格的衍生型号，齿宽的取值参考了通用传动的齿宽系数范围，既不会因为齿宽过窄导致单位齿面载荷过大加剧磨损，也不会因为齿宽过宽造成轮齿受载不均出现偏载断齿的问题。轮齿的啮合侧隙也按照常温常压下的通用传动工况做了预留，既能补偿传动过程中受热膨胀带来的尺寸变化，也能在齿面形成稳定的润滑油膜，减少啮合过程中的摩擦损耗。

　　在实际设备选型应用中，这款直齿轮适合平行轴之间的定传动比动力传递，传动效率能达到九成以上，日常维护只需要定期检查齿面磨损情况、补充润滑脂即可，不需要复杂的维保操作。建模时特意规避了容易导致加工报废的特征缺陷，比如轮齿两端没有做尖锐棱边，预留了微小的倒角工艺结构，装配时不会因为棱边磕碰损伤配合零件，也能减少工人装配时被锐边划伤的风险。中心孔的轴向长度和轮齿齿宽做了匹配设计，安装时轴肩的定位尺寸可以直接参考模型的端面基准，不需要额外计算定位台阶的高度，整套轴系的装配同轴度更容易保证。对于做传动系统设计的工程师来说，这个参数化模型可以直接导入装配体做运动仿真，检查啮合过程中是否存在干涉，也能通过仿真模块模拟不同载荷下的轮齿受力情况，

　　提前校核轮齿的弯曲强度和接触强度，减少后续物理样机的试制次数，缩短整套设备的研发周期。在小型输送设备的驱动端，这款齿轮可以和同模数的其他直齿轮配对组成减速轮系，把电机输出的高转速低扭矩转换成低转速大扭矩的动力输出，满足输送线重载启动的工况需求；在普通台式钻床的进给机构里，这类直齿轮也能用来传递手轮的操作动力，带动主轴套筒做上下进给运动，因为直齿轮的啮合间隙小，进给操作的手感更清晰，进刀量的控制精度更高。建模过程中所有特征都采用了全参数化约束，没有出现无参考的孤立特征，后续修改参数时不会出现特征报错的问题，不管是调整齿数改变传动比，还是调整模数改变轮齿承载能力，都能快速完成模型更新，适配不同的传动工况需求。
