CBR600RR摩托车双腔节气门体卡箍结构

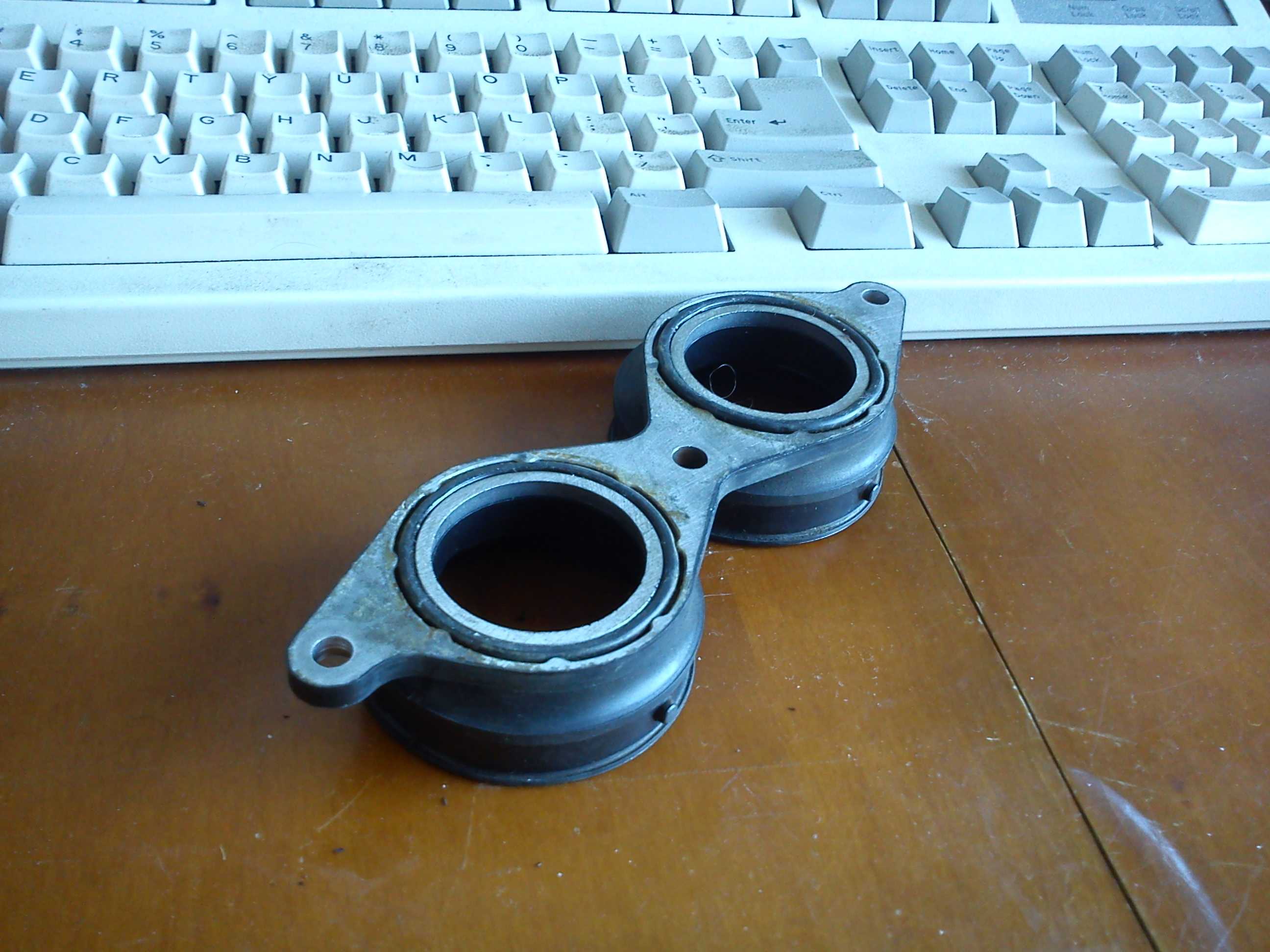

　　这款双连体式卡箍主要适配大排量摩托车发动机的进气系统改装与原厂替换场景，多用于直列四缸机型同侧双节气门的同步固定作业，在摩托车赛事改装、民用大排量机车维保、定制进气歧管开发等场景中应用广泛。实际装车时，卡箍承担着节气门体与进气橡胶管的径向抱紧密封作用，避免高转速工况下进气道出现负压泄漏，保证空燃比控制精度，同时抵消发动机运转带来的振动位移，防止进气接口松脱。

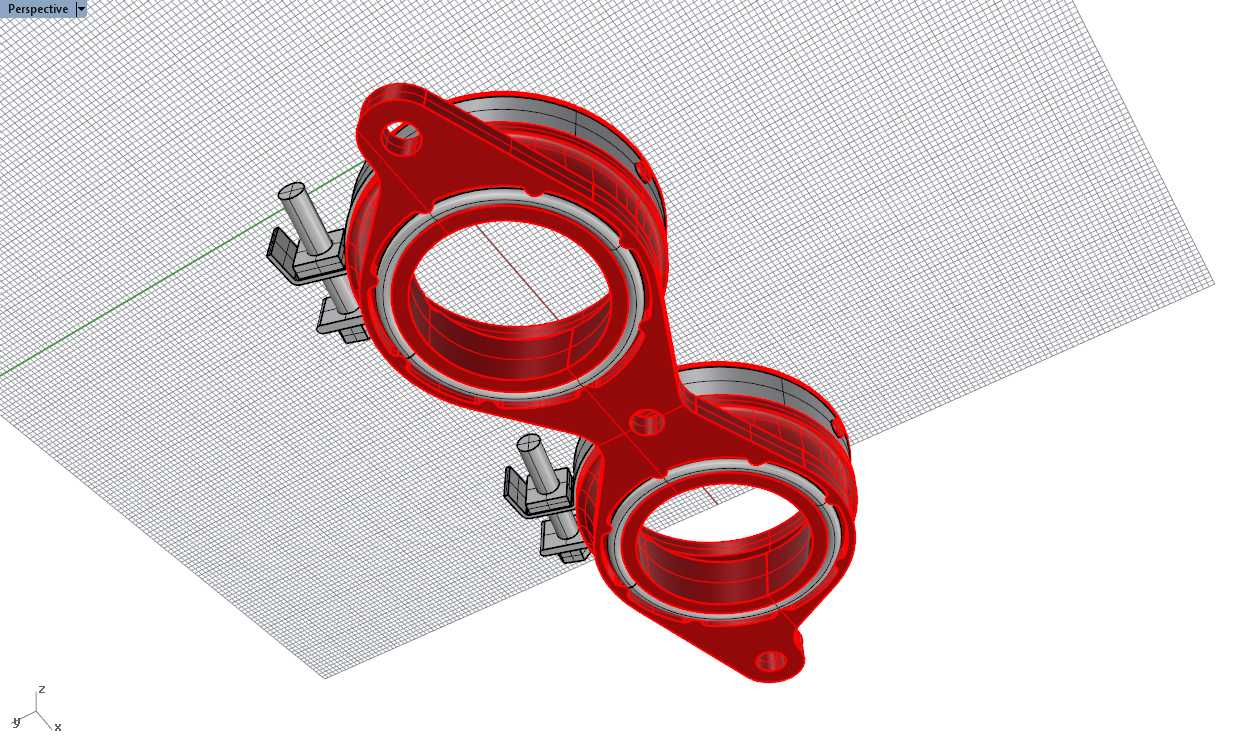

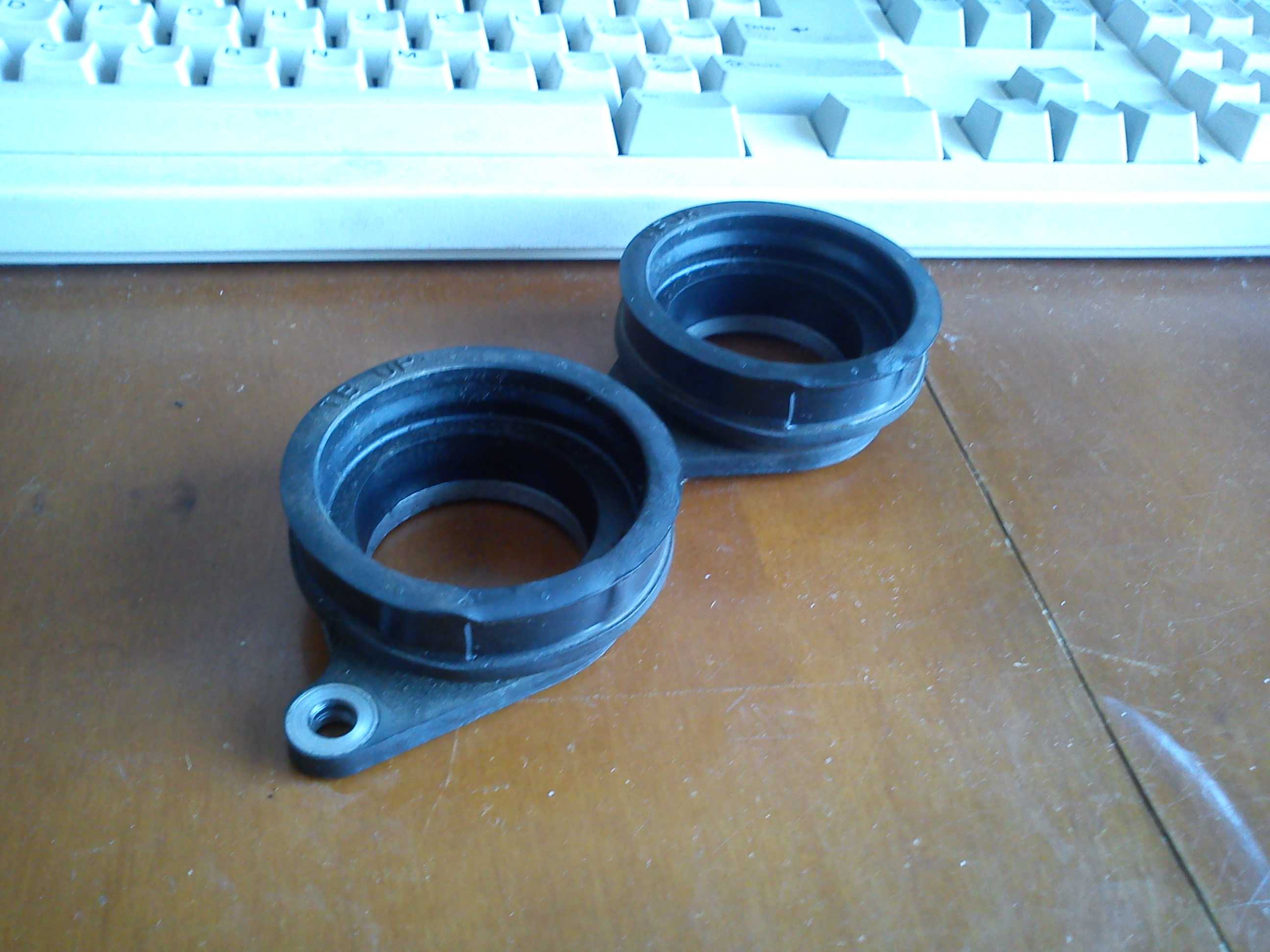

　　从功能特性来看，该卡箍采用金属基体加橡胶内衬的复合结构，红色金属基体为一体式冲压成型的连体支架，两个环形抱紧腔通过中间的连接筋实现刚性联动，避免两个卡箍单独固定时出现的安装错位问题。每个环形腔外侧配置独立的螺栓锁紧机构，螺栓端头带防滑六角结构，配合下方的压块可实现均匀的径向收紧，不会出现单侧过紧导致的橡胶管变形问题。橡胶内衬嵌装在金属环内壁，厚度均匀，既可以补偿金属与橡胶管之间的尺寸公差，也能在抱紧后形成可靠的静密封面，隔绝进气道与外界的空气通路，同时缓冲发动机传递到节气门体的振动，减少节气门位置传感器的信号干扰。

　　设计过程中优先考虑了安装边界的适配性，两个环形腔的中心距严格匹配CBR600RR发动机原厂节气门的安装间距，环形腔的内径适配对应规格的进气橡胶管外径，锁紧螺栓的行程预留了足够的调节量，可兼容一定公差范围内的不同壁厚橡胶管。左侧延伸出的带孔安装耳是定位结构，装车时可通过螺栓将卡箍支架预先固定在发动机周边的安装位上，实现预装定位，降低后续对接节气门与进气管的装配难度，同时分担锁紧机构承受的轴向拉力，避免高转速下进气负压产生的轴向力全部作用在抱紧结构上。

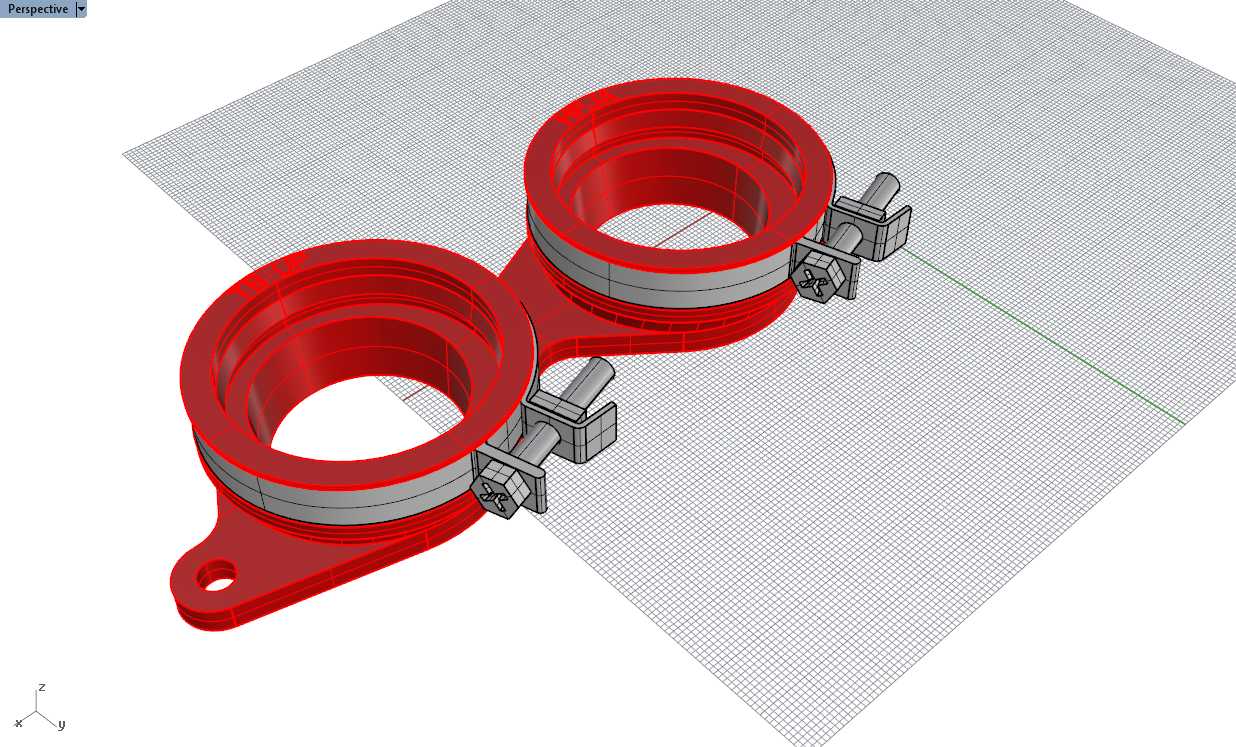

　　建模时对橡胶内衬的压缩量做了模拟验证，当螺栓锁紧到规定扭矩时，橡胶的压缩率控制在合理区间，既保证密封所需的接触压力，又不会因为压缩量过大导致橡胶管内径收缩影响进气流量。金属基体的边缘做了倒圆角处理，避免装配时割伤进气橡胶管表面，也防止维修操作时划伤维修人员。连体支架的连接筋做了宽度优化，在保证整体刚性的前提下尽可能减少重量，符合摩托车部件轻量化的设计要求。锁紧压块的接触面做了防滑纹理处理，抱紧时可增加与橡胶管外壁的摩擦力，防止长期使用后出现卡箍移位的问题。

　　实际选型使用时，需要注意该卡箍的安装空间要求，两个环形腔外侧的螺栓锁紧机构需要预留足够的扳手操作空间，周边不能与发动机线束、冷却管路发生干涉。安装时需要先将卡箍预套在进气橡胶管上，待橡胶管与节气门体对接到位后，再交替拧紧两个锁紧螺栓，保证两侧收紧量一致，避免出现单侧密封不严的问题。该结构相比独立式卡箍，装配效率更高，两个节气门的接口固定可以同步完成，定位精度也更有保障，尤其适合定制进气系统时的快速装配调试，减少反复调整对位的工作量。
