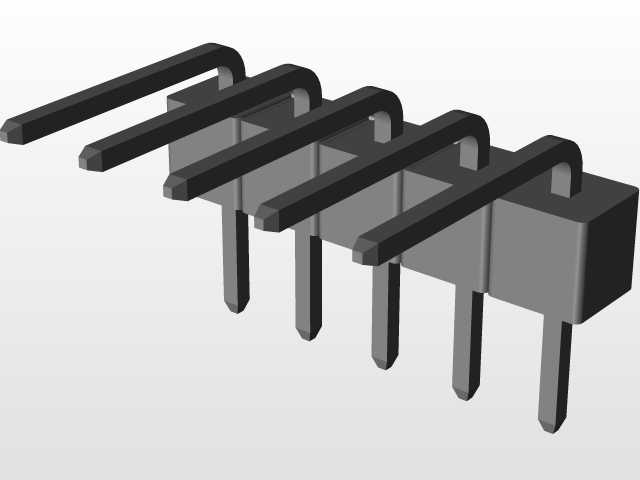

五针弯插式排针连接器结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:337949
  • 五针弯插式排针连接器结构设计

在消费电子、工业控制板卡、嵌入式开发设备的板间连接场景里,这类弯插结构的排针是极为常用的板级互联部件,区别于直插排针的垂直安装形态,弯脚设计可以让两块平行排布的PCB板实现侧向贴装连接,大幅压缩设备内部的垂直安装空间,尤其适合对整机厚度有严格限制的便携类电子设备、紧凑型工控模块的内部布线场景。从实际使用的工况来看,这类排针需要承担板间电信号与小电流的传输功能,接触端的插拔寿命、焊接端的焊盘结合强度是设计时优先考量的核心指标,插针部分采用弯折成型的结构,接触段做了倒角导向处理,装配时可以顺畅插入对应排母的接触簧片内部,避免插针歪斜导致的接触不良或者焊盘脱落问题。设计过程中首先要匹配标准2.54mm间距的板级安装规范,也就是常说的0.1英寸引脚间距,这个尺寸是行业通用的板间互联标准,能够兼容市面上绝大多数通用排母、面包板、测试治具的安装孔位,不需要额外定制配套的对接部件,大幅降低下游客户的选型与采购成本。插针的弯折半径做了严格控制,弯折处不会出现应力集中导致的金属疲劳断裂问题,焊接引脚的长度刚好适配常规1.6mm厚度PCB的波峰焊工艺,引脚穿过焊盘后露出的长度控制在1mm左右,既可以保证焊锡充分浸润形成可靠的焊点,又不会因为引脚过长导致焊接后剪脚工序额外增加工时。塑壳部分采用耐高温的绝缘工程塑料材质,能够耐受波峰焊过程中的高温冲击,不会出现壳体融化、变形导致的插针间距偏移问题,塑壳上的插针固定槽和每一根插针做过盈配合,插针压入塑壳后不会出现松动、移位的情况,在多次插拔的过程中插针不会被顶出塑壳,保证长期使用的接触可靠性。从安装边界来看,这类五针排针的横向总长度由五个针位的间距累加决定,塑壳的宽度、高度都做了统一的尺寸规范,在PCB Layout阶段可以直接调用标准封装库,不需要额外核对安装尺寸,弯脚部分的伸出长度刚好贴合PCB板面,焊接后不会和板面上的其他贴片元器件产生干涉。实际选型过程中,这类弯排针经常用在需要将接口板引出到设备外壳侧面的场景,比如路由器的外接接口模块、小型PLC的扩展通讯板、智能仪表的显示转接板,通过弯针的结构可以让主PCB和接口板平行排布,接口直接从设备外壳的侧孔伸出,不需要额外加装排线转接,既减少了装配工序,也降低了排线连接带来的信号干扰风险。插针的接触部分采用镀金或者镀锡的表面处理,根据不同的使用场景选择对应的镀层,普通民用消费类电子场景采用镀锡处理即可满足抗氧化要求,工业级高可靠性场景则会选择镀金镀层,提升接触稳定性和耐氧化能力,在潮湿、多粉尘的工业现场也能保证长期稳定的信号传输。设计时还考虑到了防呆需求吗?不对,这类等间距排针本身没有防呆结构,所以在塑壳的一端会做一个微小的定位凸台,对应PCB上的定位缺口,避免装配时插反导致的电路接反问题,这个细节很多新手建模的时候容易忽略,实际生产装配中如果没有这个定位结构,工人手工焊接时很容易出现方向装反的问题,导致整批板卡返工。另外插针的横截面尺寸也是严格匹配通用标准的,方形插针对应排母内部的四点接触结构,插拔时的阻尼感适中,既不会因为太松导致接触不良,也不会因为太紧导致插拔困难甚至把排母从板上带下来。从建模的角度来说,这类零件的建模重点在于插针弯折部分的曲率控制,以及塑壳和插针之间的配合间隙,间隙太大插针容易晃动,间隙太小压装时容易把塑壳撑裂,实际建模时需要根据选用的塑料材质收缩率预留合适的过盈量,保证压装后的固定强度。在实际设备维护场景中,这类排针的可更换性也很好,如果出现个别插针弯曲、接触不良的情况,可以直接用烙铁拆除更换,不需要报废整个板卡,降低了设备的后期维护成本。很多刚接触结构设计的工程师在做板卡堆叠设计时,容易忽略弯排针的安装高度,导致两块板装配后出现间隙过大或者顶壳的问题,建模时需要准确还原弯针的抬起高度,也就是塑壳底面到焊接PCB板面的距离,这个尺寸直接决定了两块平行板之间的间距,是板卡堆叠设计中非常关键的安装参数。
