1210封装贴片二极管电子元件结构

　　做消费类电子、工业控制板卡PCB布局的工程师，对1210封装的贴片二极管肯定不会陌生，这类器件是板级电路里最常用的被动保护与整流元件之一，小到手持数码产品的电源防反接回路，大到工业PLC的IO端口浪涌吸收、开关电源次级整流回路，都能见到它的身影。和传统直插二极管相比，1210封装的贴片器件完全适配SMT回流焊工艺，不需要在PCB上钻插装孔，波峰焊或回流焊过程中能和其他表贴元件同步完成焊接，大幅提升整板的组装效率，也能避免直插元件引脚过长带来的高频信号干扰问题，在高密度布板的场景下优势格外明显。

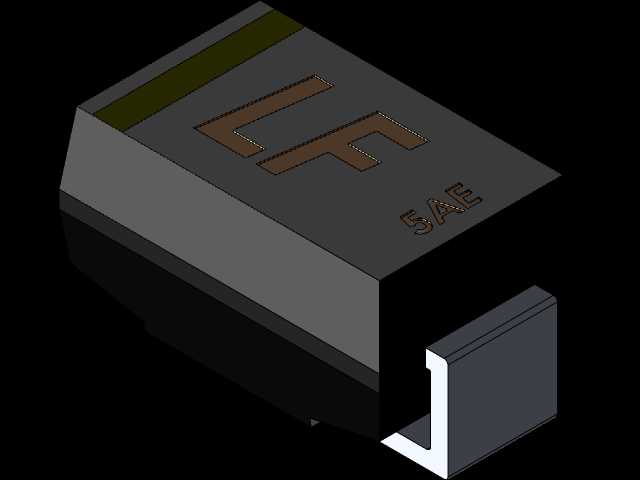

　　这次的三维结构建模，完全是按照实际量产器件的实物尺寸逆向还原的，建模过程中没有做多余的艺术化修饰，所有结构细节都贴合量产器件的真实形态：主体塑封外壳采用哑光黑色环氧塑封料的质感还原，顶面的极性标识、型号丝印都按照实物的刻印深度做了凹凸处理，不是简单的贴图覆盖，在做整机结构干涉检查的时候，能准确反映丝印区域的凸起高度，避免和上方的屏蔽罩、结构件产生装配冲突。两端的焊接端电极做了阶梯式的结构设计，和PCB焊盘接触的端面做了微倒角处理，既符合实际SMT焊接时焊锡爬升的形态，也能在建模装配时准确还原焊盘的设计尺寸——很多新手工程师在画1210封装焊盘的时候容易把尺寸做的过大或过小，参考这个三维模型的电极尺寸，就能直接匹配IPC标准的焊盘设计规范，减少焊接虚焊、立碑的不良概率。

　　从功能特性上来说，1210封装的贴片二极管通常能承载1A左右的正向持续电流，反向耐压根据型号不同覆盖几十伏到上百伏区间，既可以做小电流回路的整流，也能做端口的ESD防护、电源反接保护。建模的时候特意还原了塑封体和电极之间的结合面结构，这个位置是实际器件生产过程中塑封料和金属引线框架结合的位置，在做热仿真分析的时候，这个结合面的热阻参数是重要的输入条件，准确的结构形态能帮助热仿真工程师更精准的计算器件满负载工作时的温升，避免因为结构简化带来的仿真结果偏差。

　　在安装边界的设计上，这个模型严格遵循1210封装的标准尺寸规范，塑封体的长度、宽度、高度都控制在行业通用公差范围内，两端电极的伸出长度、电极厚度都和实物一致，在做PCB布局的3D校验时，能直接导入EDA软件的3D环境，检查器件和周边元件的安全间距：比如和相邻的贴片电容、电阻的间距是否满足焊接工艺要求，和板边的连接器、固定柱的距离是否足够，有没有和上方的结构壳体、导热垫产生干涉。很多工程师在做板卡设计的时候，容易忽略二极管的塑封体高度，导致组装的时候壳体压到器件造成损坏，参考这个精准的三维模型就能提前规避这类问题。

　　另外，模型顶面的极性标识做了清晰的结构还原，在做生产工艺文件、SMT贴装程序校验的时候，能直接通过模型识别器件的贴装方向，避免贴装反向造成的电路功能失效——实际生产中二极管贴反是很常见的SMT不良，有了准确的3D模型，在做贴装坐标校验的时候就能直观核对极性方向，减少首件调试的时间。两端电极的金属质感也做了区分，还原了实际器件端电极镀锡层的哑光金属质感，和黑色塑封体形成清晰的视觉区分，在做整机产品的渲染图、装配工艺示意图的时候，不需要额外调整材质就能直接使用，能清晰展示板卡上元件的布局形态。

　　从设计思路上来说，这个模型没有做任何简化处理，哪怕是塑封体侧面的微小脱模斜度、电极边缘的冲压圆角都做了还原，这些细节看似不起眼，但在做高精度的结构仿真、跌落测试仿真的时候，这些微小的结构特征会直接影响仿真结果的准确性——比如跌落过程中电极和PCB焊盘的应力集中点，往往就出现在电极的倒角位置，如果把电极做成直角结构，仿真出来的应力值会和实际情况有很大偏差，无法指导可靠性设计。对于刚接触电子结构设计的新人来说，通过这个模型也能直观了解1210贴片二极管的真实结构，理解封装尺寸和焊盘设计、焊接工艺之间的关联，避免只看二维datasheet尺寸带来的认知偏差。
