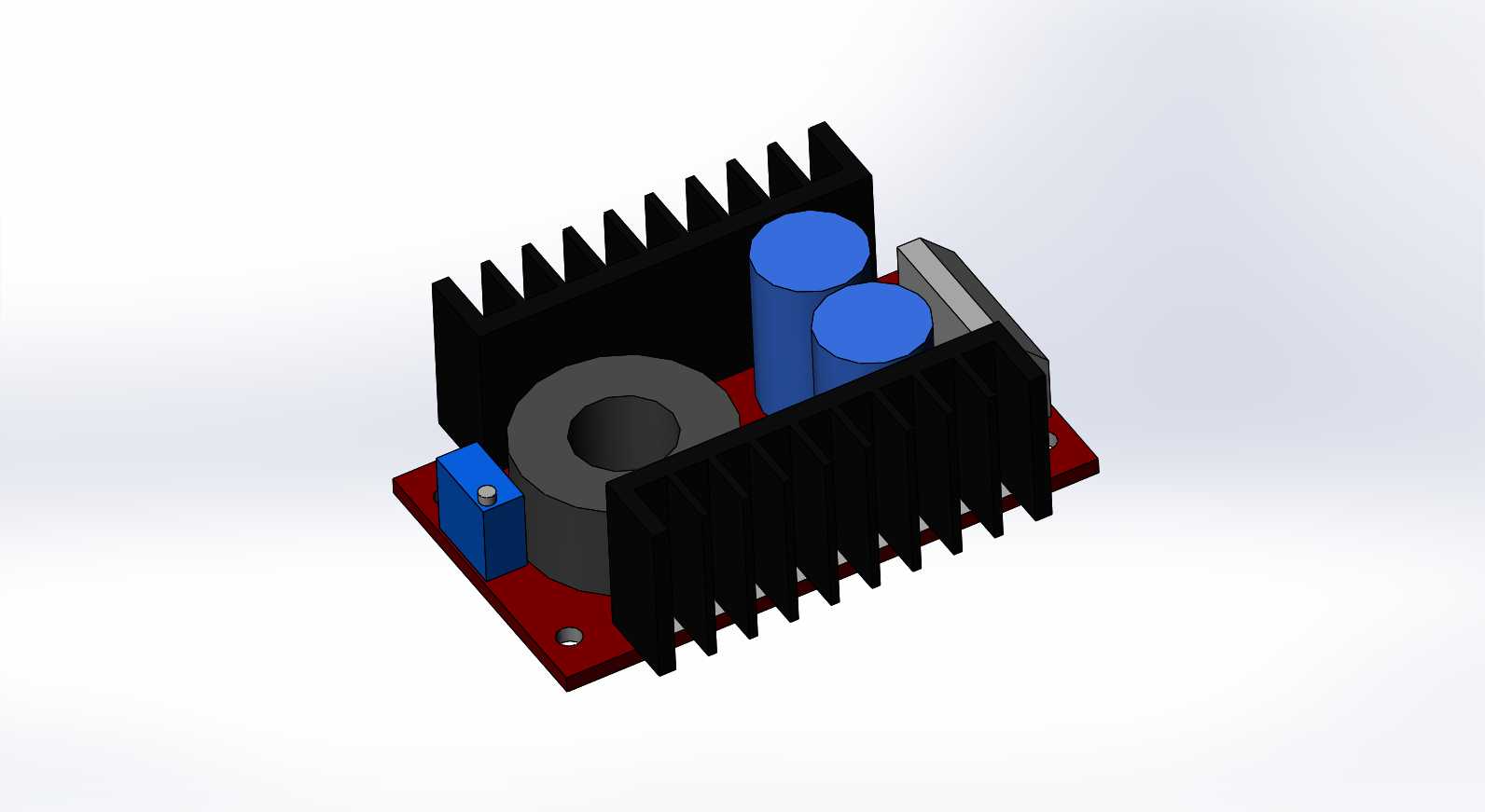

在低压直流供电的各类工业现场、车载改装、户外便携设备场景里,经常会遇到供电端电压低于负载额定工作电压的情况,比如车载12V供电需要驱动24V工控板、24V蓄电池组要给30V通信模块供电,这时候就需要可靠的升压变换单元来完成电压匹配,这款150W功率等级的DC-DC升压单元,就是针对这类中小功率直流升压需求做的结构设计。从实际使用的角度出发,这类模块最常被集成到小型设备的内部供电回路里,也会被做成独立模块用于实验室调试、临时供电改造场景,设计时首先要考虑的就是功率器件的散热路径,毕竟150W的功率传输下,开关管、整流器件、储能电感都会产生不小的损耗,如果散热结构设计不合理,长时间满负载运行很容易出现器件过热降额,甚至触发过温保护导致供电中断。这款设计里把两个大尺寸散热鳍片分别布置在PCB板的两侧功率器件位置,鳍片采用平行齿结构,齿间距留足了自然对流的空间,不需要额外加装风扇就能满足额定功率下的散热需求,对于密闭设备内部的无风扇散热场景非常友好,也避免了风扇带来的噪音、积灰、寿命短板问题。储能电感作为升压拓扑里的核心磁性元件,在结构上做了卧式布置,紧贴PCB板安装,降低了整个模块的整体高度,同时电感的磁芯位置避开了散热鳍片的风道遮挡,减少了磁性元件自身的热量堆积。两个电解电容作为输出滤波的核心器件,布置在电感旁侧的PCB区域,引脚长度做了优化,既保证焊接后的机械强度,也避免电容本体过于靠近发热器件,防止高温加速电解液干涸影响电容使用寿命。输入输出的接线端采用蓝色接线端子,布置在PCB板的边缘位置,方便现场接线操作,端子的固定孔位和PCB板做了机械加固,大电流接线拉扯时不会出现焊盘脱落的问题。PCB板采用红色阻焊设计,板上预留了两个固定安装孔,孔位距离板边有足够的安全距离,安装时可以通过铜柱直接固定在设备的安装底板上,不需要额外设计复杂的安装支架,适配性很强。从安装边界来看,整个模块的外形方正,最高的元件就是两侧的散热鳍片,整体高度控制在常规工控设备内部板卡的安装限高范围内,不会和上层的其他板卡、结构件产生干涉,模块的长宽尺寸也做了紧凑化处理,在保证电气安全间隙的前提下,尽可能压缩了占用的安装空间,对于内部空间紧张的便携设备、小型工控终端来说非常友好。设计过程中也充分考虑了生产装配的工艺性,所有元件都采用插件或者常规贴片封装,没有特殊定制的异形元件,普通SMT生产线加手工插件波峰焊就能完成整板装配,不需要特殊的工装夹具,生产良率更容易控制。在电气安全间隙的处理上,高压侧和低压侧的走线间距、功率器件和散热片之间的绝缘距离都留足了安规要求的余量,即使在潮湿、多尘的工业现场环境下,也不容易出现爬电、打火的问题。实际使用时,这个模块可以实现10-30V直流输入到12-35V直流输出的升压变换,覆盖了常见的低压直流升压需求,150W的额定功率可以满足大部分小型工控负载、通信模块、车载改装设备的供电需求,连续工作状态下的温升控制在合理范围内,不会因为长时间运行出现性能衰减。结构建模的时候,每个元件的尺寸都按照实际物料的规格书1:1还原,包括散热鳍片的齿厚、齿高,电感的磁芯直径、引脚间距,电容的直径、高度,接线端子的安装尺寸都和实物完全一致,结构工程师在做设备整体布局的时候,可以直接调用这个模型做干涉检查,不需要再单独测量每个元件的尺寸,能大幅缩短设备开发阶段的结构设计周期,也能提前发现安装空间不足、接线位置干涉之类的潜在问题,避免后期打样后才发现结构问题导致的改模、返工成本。
