Vishay贴片功率电感IHLP3232结构建模

　　做消费类电子、工业控制板卡的电源部分设计时，选型阶段绕不开对功率电感的三维装配校核，尤其是大电流DCDC回路里常用的一体成型贴片电感，很多工程师在Layout阶段只关注焊盘尺寸，忽略了元件实际的本体高度、引脚共面度、周边安全间距，等到SMT试产时才发现元件和周边屏蔽罩、结构件干涉，或是焊盘设计余量不足导致虚焊，这类问题在批量阶段返工成本极高。这次建模的这款IHLP系列功率电感，是Vishay面向大电流低损耗应用推出的成熟料号，日常在服务器主板供电模块、车载娱乐系统电源回路、工业伺服驱动的辅助电源、便携储能设备的升降压电路里都能见到同规格产品的身影，它的核心作用是在开关电源回路里完成储能、滤波，抑制电流纹波，相比传统绕线贴片电感，一体成型的结构能在更小的封装尺寸下实现更低的直流电阻，更高的饱和电流，同时磁屏蔽结构能大幅降低漏磁，避免对板上周边的敏感模拟电路、射频回路造成电磁干扰。

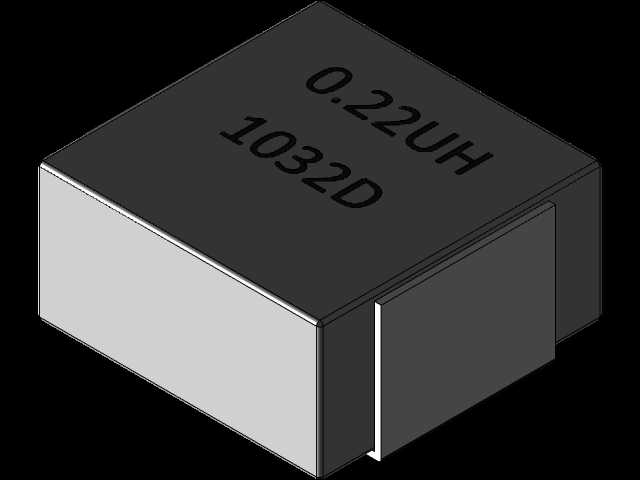

　　建模过程中首先要还原的是元件的真实安装边界，这款3232封装的电感，本体长宽尺寸严格对应公制3.2mm×3.2mm的基准，建模时特意把本体四个角的微小倒角做了还原，不要小看这0.1mm级的倒角，在做高密度贴装的干涉检查时，如果忽略倒角，按直角方块建模，很容易误判和相邻0402、0201封装阻容元件的间距，实际生产中元件贴装存在±0.1mm的位置公差，倒角的存在能给贴装偏差留出足够余量。本体顶面的丝印标识也做了等比例还原，包括感量标识、批次代码的字体大小、印刷位置都和实物一致，方便做整机BOM可视化核对时，能快速通过外观丝印确认元件料号，避免生产上料时出现错料。

　　引脚部分的建模是重点，这类一体成型电感的引脚是从本体侧面延伸到底部的焊端，建模时严格还原了焊端的厚度、爬锡高度，以及焊端和本体结合处的台阶结构，很多新手建模时会把焊端和本体做成齐平的方块，忽略了焊端实际是略微突出本体侧面的结构，这会导致后续做PCB封装的3D匹配时，焊盘和元件焊端出现错位，无法准确模拟SMT焊接后的焊锡润湿形态。另外本体的分模线位置也做了写实处理，实际量产的一体成型电感是磁粉压铸成型，本体侧面会有极细微的合模线痕迹，虽然这个特征不影响装配，但在做产品外观渲染、装配工艺动画时，这些细节能大幅提升模型的真实感，不会出现过于理想化的“完美方块”的违和感。

　　从实际选型应用的角度看，这类电感的设计核心是在有限的封装体积内平衡饱和电流、直流电阻和磁损耗，IHLP3232系列的0.22uH感量料号，通常能承受十几安培的持续电流，适合给CPU、FPGA这类大电流负载做核心供电，建模时把本体的高度做了精准还原，不同感量的同封装料号高度会有差异，0.22uH这个规格的本体高度控制在1.2mm左右，刚好适配很多轻薄类电子产品里1.5mm高度限制的屏蔽罩内部空间，在做结构堆叠时，只要预留出0.2mm的元件到屏蔽罩的安全距离，就不会出现装配顶壳的问题。另外磁体的材质特性也在模型的材质分区里做了区分，本体部分是合金磁粉压铸的哑光黑色材质，焊端是镀锡的金属光泽材质，在做整机热仿真的时候，也能基于这个模型的材质参数赋予对应的导热系数，准确模拟电感在满负载工作时的温升分布，避免因为模型材质分区错误导致热仿真结果偏差。

　　很多工程师在做板级3D装配时，习惯直接调用EDA软件自带的通用封装模型，那些通用模型往往只做了简单的方块示意，没有还原元件的真实外形细节，比如这款电感的焊端底部其实有微小的内凹结构，用来提升SMT焊接时的焊锡附着力，如果用通用方块模型，就无法检查出焊盘设计时钢网开口是否匹配，容易出现焊接后焊锡量不足、元件偏移的问题。这次的建模完全参照实物的尺寸链做了全特征还原，从本体的外形公差、焊端的共面度、丝印的位置精度都控制在工业级建模的公差范围内，不管是用来做板级装配干涉检查、SMT钢网设计校核，还是做产品爆炸图、维修手册的配图，都能直接使用，不需要再做二次尺寸修正。另外在建模时特意规避了容易出错的尺寸基准问题，所有尺寸都是以元件底部的焊盘平面为基准面，和PCB设计时的封装基准保持一致，导入到PCB设计软件里时不需要额外调整坐标基准，直接匹配对应封装的原点就能完成装配，大幅提升结构设计和硬件设计的协同效率。
