72转12V360W直流DC-DC电源转换器

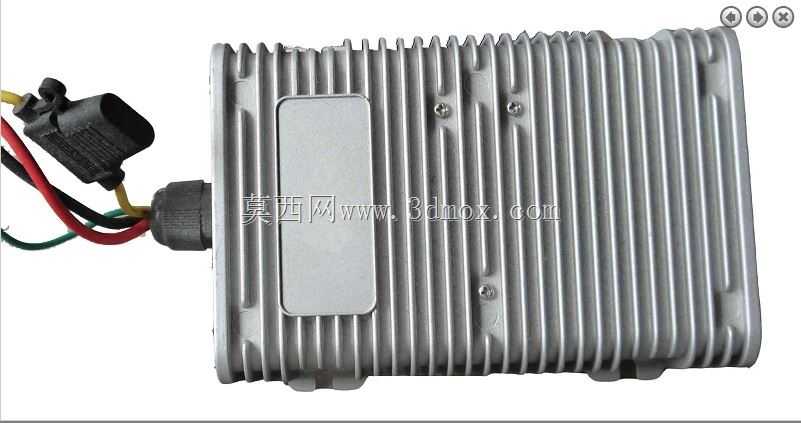

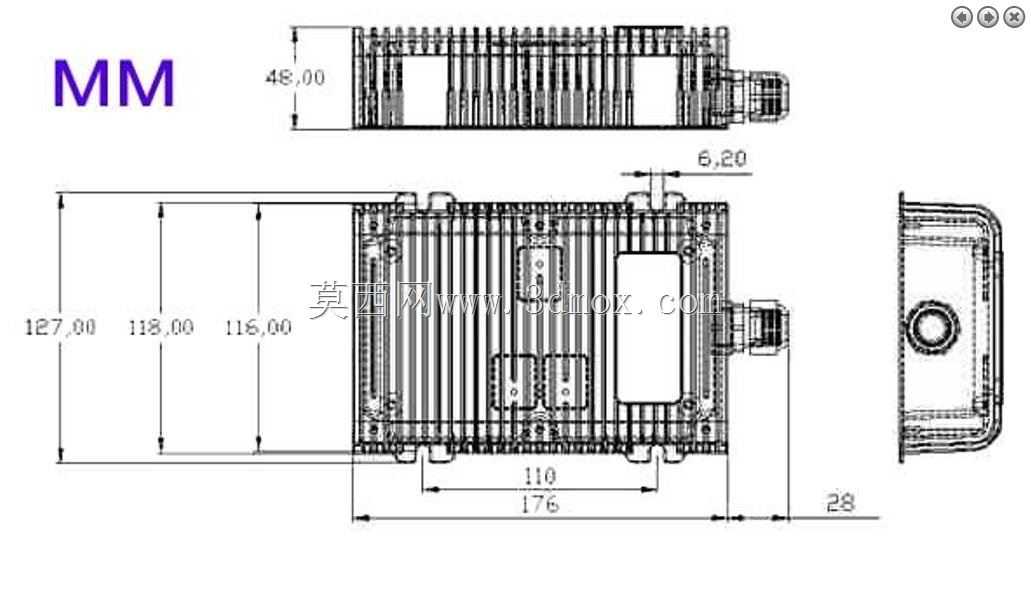

这款DC-DC直流电压变换装置，核心作用是将72V直流输入电压稳定转换为12V直流输出，额定输出功率360W，常被应用在电动车辆车载供电、工业分布式直流供电系统、通信基站后备电源配套、户外光伏储能低压配电等场景中，解决不同电压等级直流设备的供电匹配问题，避免因电压不匹配导致的设备无法启动、烧毁等故障。从结构设计来看，整机采用一体化铝合金挤压壳体，壳体表面布满平行排布的散热鳍片，这种设计并非随意排布，而是充分考虑了自然对流散热的需求——鳍片间距控制在合理范围，既保证足够的散热面积，又不会因间距过小积灰影响散热效率，同时壳体本身作为散热主体，直接与内部功率器件的导热基板接触，省去了额外的散热风扇，提升了整机在多尘、振动工况下的运行可靠性，适合车载、户外等无主动散热条件的安装环境。从安装尺寸边界来看，整机主体长度方向总尺寸为176mm，其中安装固定孔位的中心距为110mm，宽度方向总尺寸为118mm，安装基准面到输出接头端面的突出长度为28mm，壳体总高度为48mm，顶部鳍片区域的局部凸起高度为6.2mm，这些尺寸参数在结构设计时已经充分考虑了常规电控柜、车载设备舱的安装空间预留，设计人员在做整机布局时，可直接参考这些尺寸预留安装位，不需要额外做空间干涉校核。输入输出接头采用侧出式防水航空接头设计，接头位置设置在壳体长度方向的一端，接线时不需要拆开壳体，直接通过接头外部的锁紧螺母固定线缆，既提升了接线效率，也保证了壳体的防护等级，避免水汽、粉尘进入壳体内部影响电路性能。内部电路布局采用分层设计，功率变换器件贴装在壳体底部的导热平面上，控制电路与功率电路之间做了隔离屏蔽，减少功率开关过程中产生的电磁干扰对控制信号的影响，同时在输入输出端都设置了滤波电路，既可以抑制输入端的电压尖峰对变换电路的冲击，也可以降低输出端的纹波电压，保证后端12V供电的精密设备能够稳定运行。在实际选型应用中，这款变换器可以直接给车载12V用电设备供电，比如电动观光车、电动叉车、低速电动车上的车灯、喇叭、车载显示屏、GPS定位终端等设备，不需要额外增加降压电路；在工业场景中，也可以配套72V直流母线的自动化设备，给12V供电的传感器、继电器、控制模块提供稳定的工作电源，减少系统中独立电源的数量，简化整体布线结构。设计过程中，壳体的四个角都设置了内嵌式安装固定座，固定座与壳体一体成型，不需要额外加装安装支架，安装时直接通过M4螺丝从壳体底部或者侧面固定即可，固定座的位置避开了内部电路的器件排布，不会出现螺丝过长顶坏内部电路板的问题。同时壳体的拼接缝隙采用密封胶条填充，配合侧出接头的防水设计，整机可以满足IP65级别的防护要求，能够在户外淋雨、高湿度的环境下正常工作，不需要额外做防雨防护。从散热能力匹配来看，360W额定功率下，整机的损耗控制在合理范围，通过表面鳍片的自然对流散热，满负载运行时壳体表面温度不会超过60摄氏度，即使在夏季高温环境下连续运行，也不会出现过热降额的问题，能够保证长期稳定的功率输出。
