50mm规格磁悬浮轴流散热冷却结构

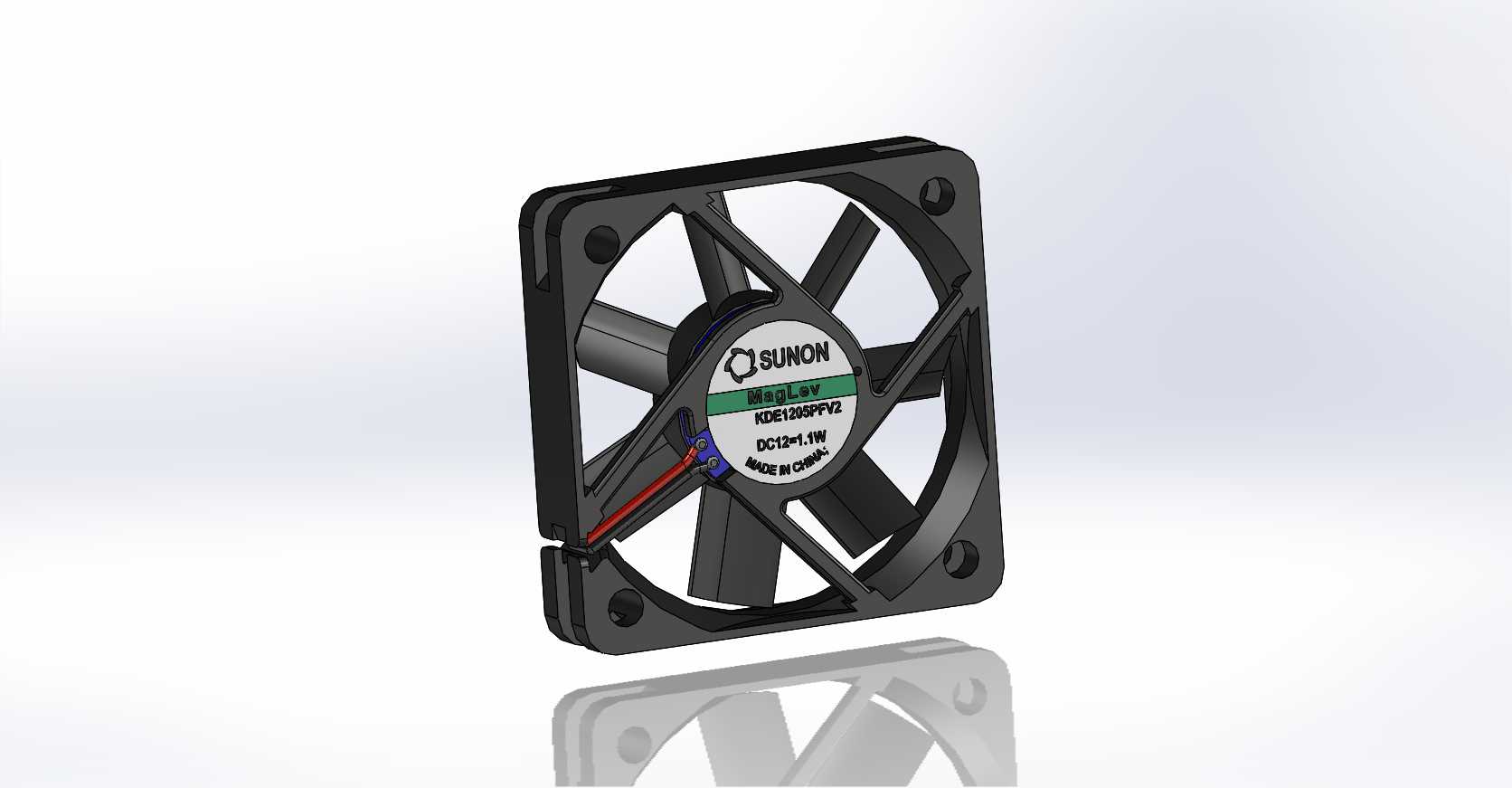

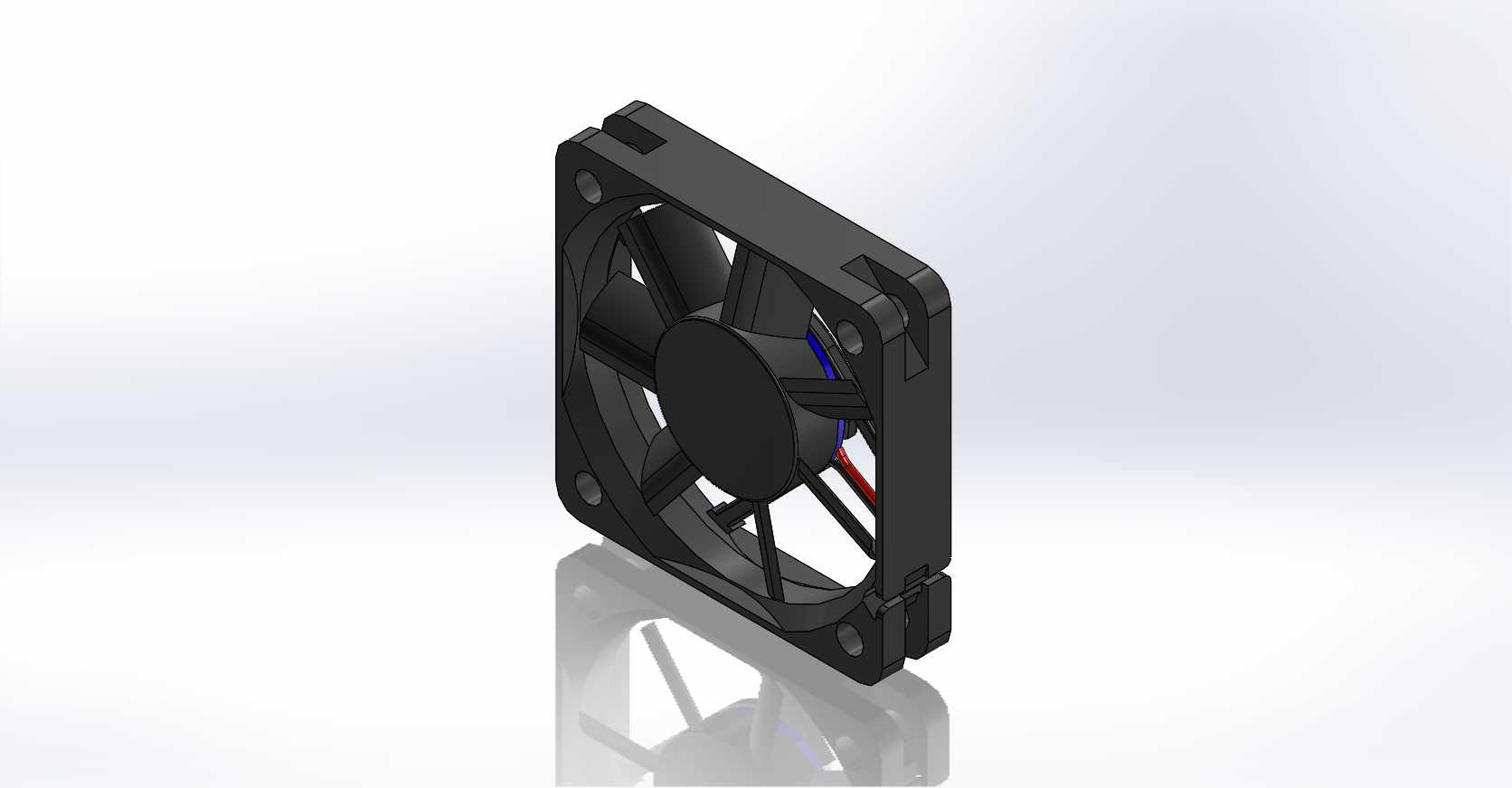

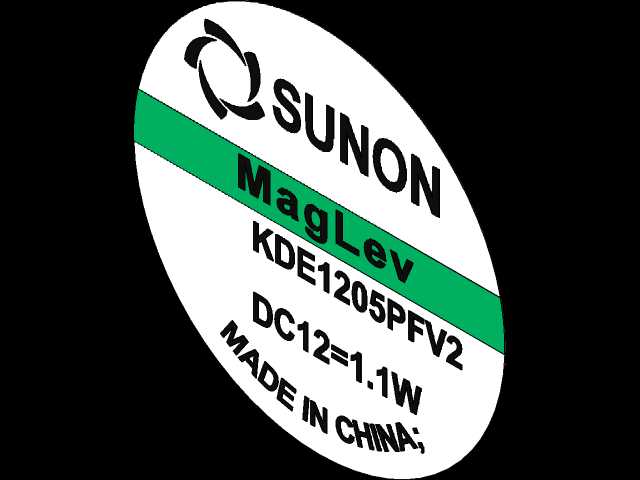

在工业控制机柜、紧凑型伺服驱动模组、桌面级计算设备、小型激光发生模块这类对安装空间有严格限制的散热场景里，小规格轴流风冷部件一直是热管理方案里的基础选型单元，这次呈现的50mm见方的散热冷却结构，正是针对这类紧凑安装空间做的结构设计。不同于常规含油轴承或者滚珠轴承的轴流结构，这款冷却结构采用磁悬浮支承的转动设计，从根源上规避了轴承机械摩擦带来的磨损、运行噪音以及长期运行后的精度衰减问题，在需要长期连续运行的工控场景里，能大幅降低散热部件失效带来的设备过热风险。从安装边界来看，这款冷却结构的外轮廓为50mm×50mm的正方形安装面，整体厚度控制在10.5mm，属于超薄型的轴流风冷单元，安装孔位完全适配行业通用的50mm风扇安装孔距，不需要对现有设备的安装面板做二次改孔加工，替换现有同规格常规风扇时可以直接对位安装，大幅降低现场改造的工作量。结构设计上，外框采用一体化的注塑成型结构，四个角位做了圆弧过渡处理，既避免安装时锐角划伤操作人员，也能减少框体边角的应力集中，提升长期使用下的结构强度，出线位置设置在框体侧边的走线槽内，避免线材突出框体影响安装贴合度，也能减少安装过程中线材被挤压破损的风险。扇叶部分采用七叶后掠式的叶型设计，叶型曲面经过流场优化，在相同转速下能获得更高的风压输出，同时降低叶尖涡流带来的气动噪音，在对噪音有要求的办公类设备、医疗检测设备内置散热场景里，这种叶型设计能在散热效率和运行噪音之间取得更好的平衡。磁悬浮的转动支承设计，让扇叶转动时处于磁悬浮状态，没有物理接触的摩擦副，启动电压更低，在低温环境下也不会因为轴承润滑脂粘度上升出现启动困难的问题，同时运行过程中没有机械磨损带来的粉尘脱落，适合用在对洁净度有一定要求的光学检测设备、精密电子加工设备的内部散热场景。实际选型应用时，需要注意这款冷却结构的进出风方向为轴向贯通式，安装时要预留至少3mm的进出风避让空间，避免贴死在密封面上导致风路堵转，影响散热效率；接线部分采用标准的端子出线，适配常规的12V直流供电回路，额定运行功率1.1W，在低功耗运行的前提下能提供足够的风冷流量，带走功率器件表面堆积的热量，避免器件因为结温过高出现性能衰减或者寿命缩短的问题。从结构建模的细节来看，这款模型完整还原了外框的安装卡扣、扇叶的曲面弧度、磁悬浮定子的内部腔体结构以及出线位的防水台阶，做设备结构适配时，可以直接将模型导入装配环境，做干涉检查和风路模拟，不需要再对模型做二次修补，能大幅缩短结构设计阶段的选型适配周期。在嵌入式设备、小型通讯中继模块、车载电子控制单元这类安装空间狭窄、同时要求散热部件长寿命低噪音的场景里，这种磁悬浮结构的小尺寸冷却单元，相比传统轴承结构的风扇，有着更稳定的长期运行表现，也能减少后期设备维护时更换散热部件的频次。
