18650锂电池组间隔散热固定支架

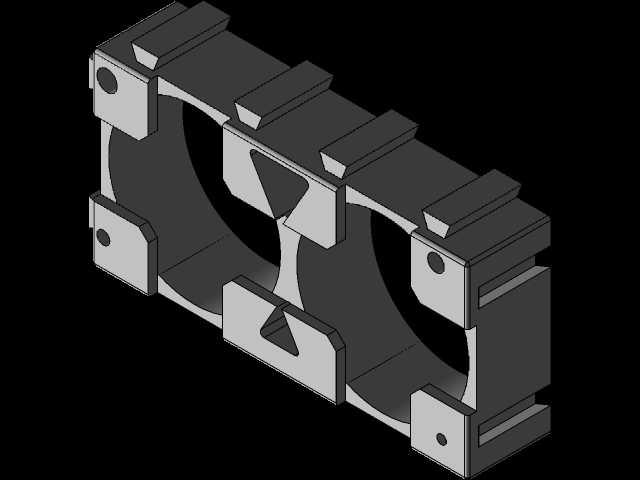

　　在储能电源、电动工具、小型代步设备的锂电池PACK组装环节，电芯的固定与散热直接决定整组电池的循环寿命与使用安全性，这款双连18650电芯固定支架，正是针对两并结构的18650电芯组设计的配套固定结构件。日常做小容量锂电池组设计时，很多工程师习惯用青稞纸包裹电芯后打胶固定，这种方式不仅组装效率低，电芯之间没有预留稳定的散热间隙，大电流放电时热量积聚容易触发电芯保护，长期使用还会因为胶体老化出现电芯移位，引发极片拉扯短路的风险，这款支架的设计刚好解决了这类小容量电池组的组装痛点。从结构设计来看，支架采用连体双仓位布局，每个仓位的内圈尺寸匹配18650电芯的标准外径，仓位边缘做了微小的导向倒角，组装时电芯可以顺着倒角顺利卡入仓位，

　　不需要额外施加过大的压装力，避免压装过程中蹭伤电芯外皮。两个仓位之间设置了三角形加强筋结构，既可以提升支架整体的抗形变能力，避免电芯装入后支架出现撑开变形，又能在两个电芯之间留出稳定的空气流通间隙，电芯工作时产生的热量可以顺着间隙向外散出，不会出现两贴发电芯热量互相叠加的问题。支架的上下两侧设置了定位凸台结构，当多组支架叠层组装做多串电池组时，上下层的凸台可以互相嵌合定位，不需要额外做治具定位就能保证整组电芯的对齐度，叠装后整体结构的抗震动性能更好，适合用在手持电动工具、便携户外电源这类存在移动震动的使用场景中。支架两端的安装耳上预留了固定孔位，既可以用螺丝将整排支架固定在电池仓的壳体上，也可以穿过尼龙扎带对整组电芯做二次捆扎固定，

　　安装方式灵活，适配不同结构的电池仓设计。从安装边界来看，单组双连支架的整体宽度刚好覆盖两个18650电芯并排的宽度，厚度方向不会占用过多电池仓的内部空间，支架的边角都做了圆角处理，不会在组装过程中划伤操作人员的手，也不会划破电芯外层的绝缘皮。实际选型使用时，需要注意这款支架适配标准直径的18650圆柱电芯，对于包了加厚热缩膜的电芯，需要提前确认电芯包胶后的外径是否在支架仓位的适配范围内，避免出现卡装过紧撑裂支架，或者卡装过松出现电芯晃动的问题。在做电池组的热设计时，配合这款支架预留的散热间隙，可以在电池组侧面加装薄型散热片或者导热硅胶垫，进一步提升大电流放电场景下的散热效率，相比传统的打胶固定方式，用这款支架组装的电池组，

　　后期维护更换电芯也更方便，只需要将故障电芯从支架仓位中推出即可更换，不需要清理残留的胶体，大幅降低售后维护的工作量。很多做小型锂电池产品的结构工程师在做样机阶段，经常会忽略电芯固定结构的细节，要么固定过紧导致电芯膨胀时没有缓冲空间，要么固定过松导致运输过程中电芯移位，这款支架的仓位设计预留了微小的膨胀余量，电芯在循环过程中出现轻微鼓胀时，不会被支架硬挤压造成外壳损伤，同时又能保证电芯在正常使用状态下不会出现窜动。支架的材质选用耐温的工程塑料，在电芯正常工作的温度范围内不会出现软化变形，也不会和电芯外层的PVC热缩膜发生粘连，长期使用的稳定性更好。在自动化组装产线上，这类标准化的支架结构也可以适配自动上料机构，相比零散的固定方式，能够大幅提升电池组的组装效率，降低人工组装带来的一致性差问题。
