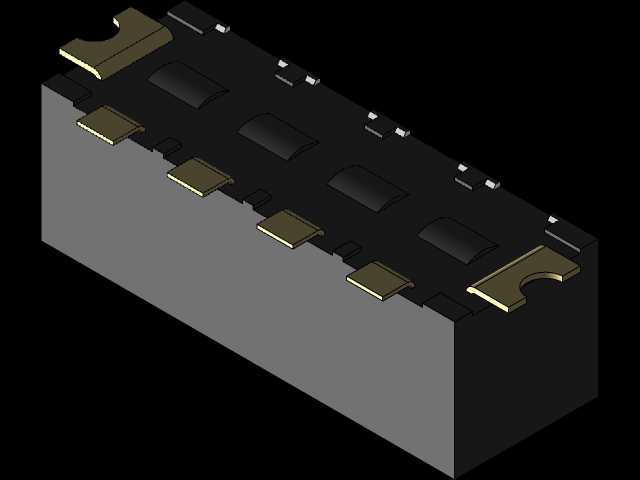

2.5mm节距直角电池连接接插件结构

　　在便携消费电子、小型手持检测设备、可移动工业终端的内部供电链路里，这类直角排布的电池连接器是实现电池包与主板供电导通的核心衔接部件，区别于直插式连接器的垂直占用空间特性，直角结构的设计初衷就是为了压缩设备内部Z向的堆叠高度，给电池包预留更大的容量布置空间，尤其适合内部空间排布紧凑、对整机厚度有严格管控的便携类产品。从实际使用场景来看，这类连接器大多布置在主板的边缘位置，焊接端贴合PCB板面走直角出线，接触端朝向电池仓的安装方向，电池装入时依靠弹片的预紧压力实现稳定接触，不需要额外的锁附结构就能完成供电回路的导通，在日常的电池拆装、设备跌落冲击、长期使用的触点磨损场景下，都能保持接触电阻的稳定性，避免出现供电瞬断、接触发热的问题。

　　从功能特性上看，这款2.5mm节距的连接器采用多pin并行排布，弹片接触端做了弧形导向设计，电池装配过程中可以顺着弧面顺滑滑入接触位，不会出现弹片被电池边缘顶翻、弯折的失效问题；每个接触弹片都做了独立的悬臂梁结构设计，弹片根部与塑胶本体做了嵌合固定，长期反复插拔后仍能保持稳定的接触正压力，接触阻抗可以稳定控制在毫欧级，大电流通过时不会出现局部温升超标的问题。塑胶本体采用耐高温的绝缘工程塑料材质，可以适配SMT回流焊的工艺温度要求，焊接过程中不会出现本体变形、pin位偏移的问题，满足批量生产的波峰焊、回流焊工艺兼容性。

　　设计过程中首先要明确的是安装边界尺寸，2.5mm的pin位节距是行业内小尺寸电池连接的通用规格，相邻pin位之间的绝缘间隙满足安规的爬电距离要求，不会出现相邻pin间短路的风险；塑胶本体的外形尺寸要匹配电池仓的让位空间，本体高度、焊接端的伸出长度都要和PCB板的板厚、焊盘位置做精准匹配，直角弯折处的pin针做了应力释放结构，避免焊接过程中应力传递导致焊盘脱落。弹片的选材采用高弹性的铜合金材质，表面做了镀金处理，既提升了导电性能，也增强了触点的抗氧化能力，在高温高湿的使用环境下，触点不会出现氧化锈蚀导致的接触不良问题。

　　实际选型应用时，需要根据设备的供电电流大小选择对应的pin数配置，不同的弹片厚度对应不同的载流能力，同时要核对连接器的安装定位柱尺寸，和PCB上的定位孔做过盈配合，确保SMT贴装时的位置精度，避免出现贴装偏移导致的焊接不良。电池仓的设计要对应连接器的接触高度做限位，确保电池装入后弹片的压缩量在设计范围内，压缩量过小会导致接触压力不足容易瞬断，压缩量过大会导致弹片产生塑性变形，失去弹性无法回弹。这类直角结构的连接器相比线对板的电池连接方案，省去了额外的接线工序，直接焊接在主板上就能完成供电接口的布置，大幅提升了整机组装的效率，也减少了线束连接带来的空间占用和可靠性风险，在小体积便携电子设备的供电结构设计中，是兼顾空间利用率、连接可靠性、组装效率的优选连接方案。在结构建模过程中，需要重点还原弹片的悬臂角度、接触弧面的曲率、塑胶本体的定位柱与卡扣结构，确保模型导入装配后可以完成干涉检查，验证电池装入过程中的运动行程是否合理，弹片的压缩行程是否在材料的弹性变形范围内，避免实际开模后出现结构干涉、弹片行程超差的问题。
