CTC机型Bowden挤出头E3D-V6升级结构

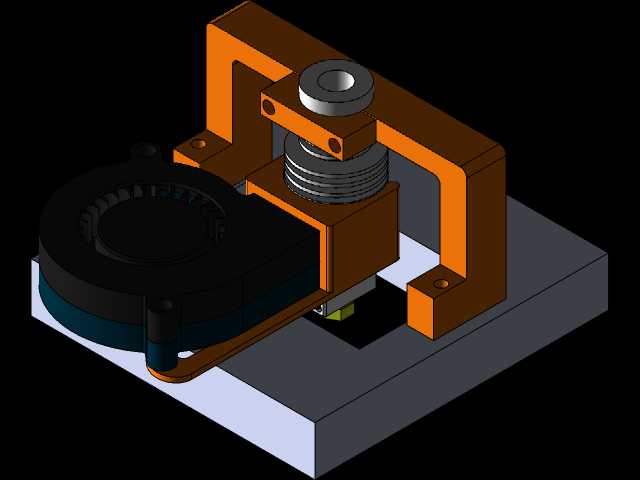

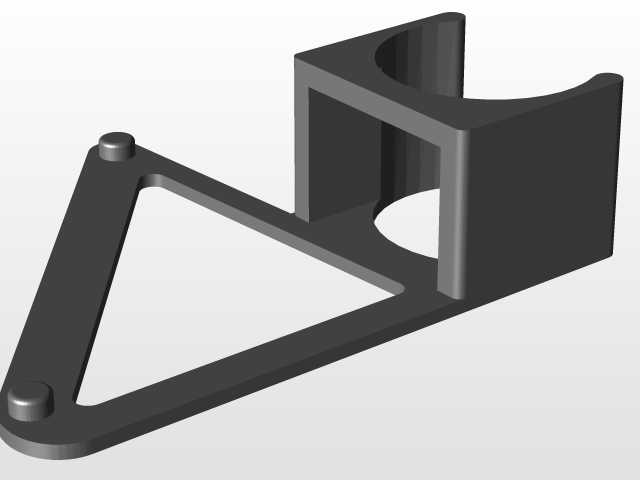

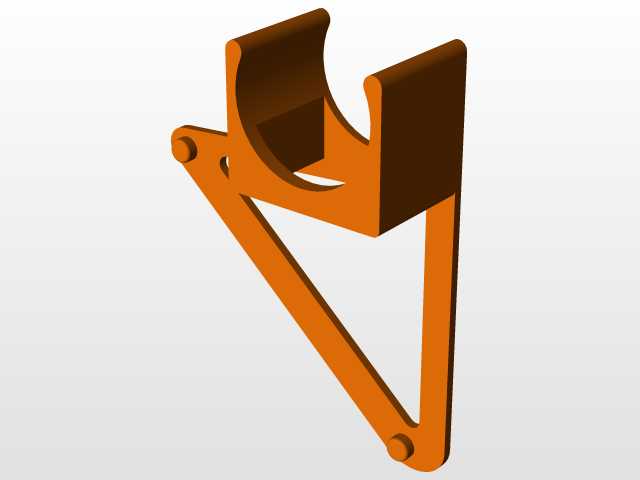

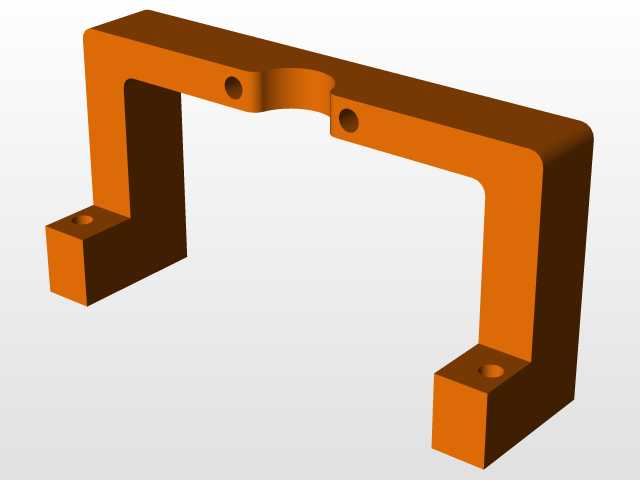

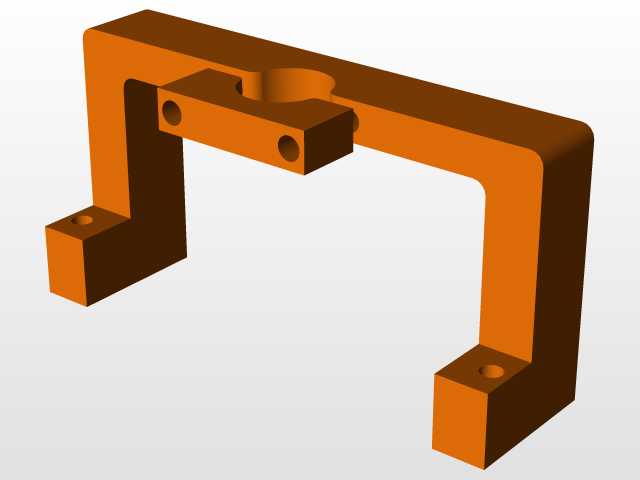

　　在桌面级FDM 3D打印设备的改装场景中，原有CTC机型的Bowden挤出结构常存在热端散热不足、送料路径阻力不均、冷却风路覆盖不全的问题，这套升级结构正是针对这类痛点完成的适配设计，核心是替换原有热端组件为E3D-V6规格的成熟热端，同时配套搭建完整的近端冷却与安装支撑体系。从实际使用场景来看，改装后的结构可适配PLA、PETG、ABS等多种常用打印耗材，解决原有结构打印时容易出现的热端堵料、耗材碳化、成型件边角翘曲、悬垂面打印质量差的问题，尤其适合长时间连续打印的工况，能有效降低打印过程中的故障停机概率。整套结构的功能设计围绕热端工作的核心需求展开，首先是热端的固定支撑部分，采用双侧立式支撑臂结构，

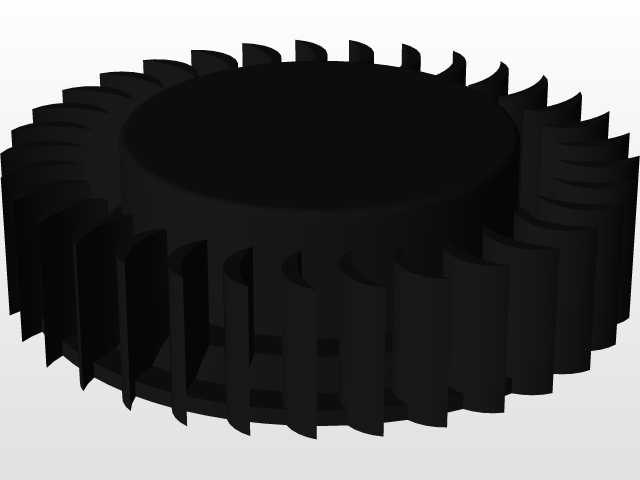

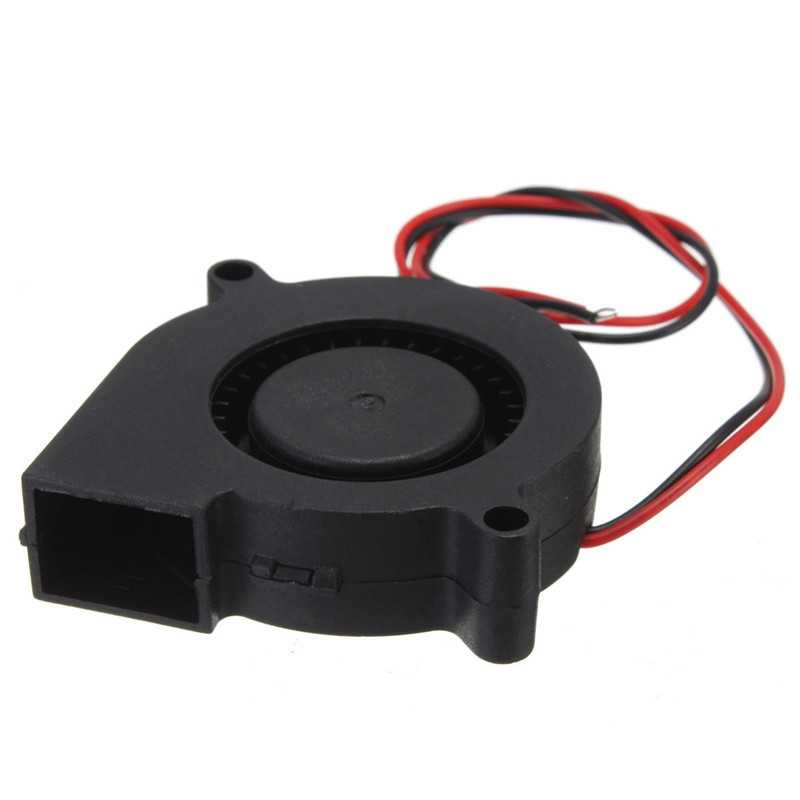

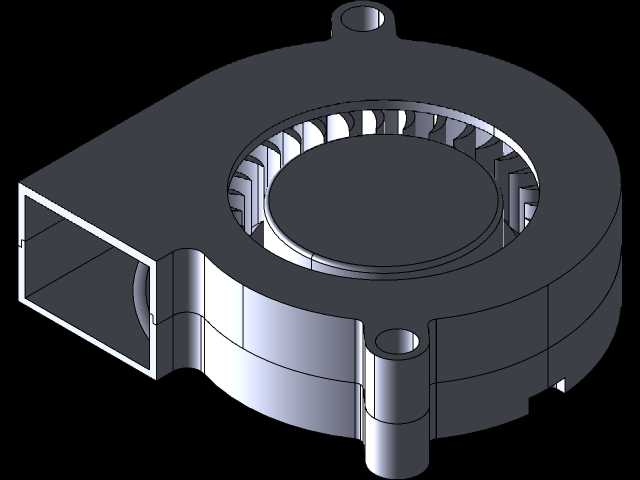

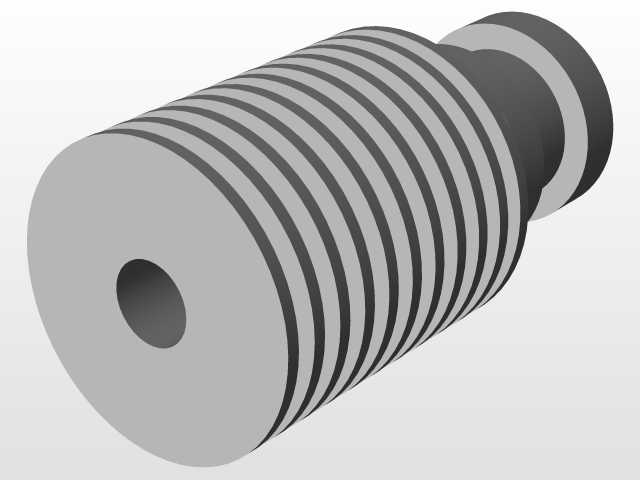

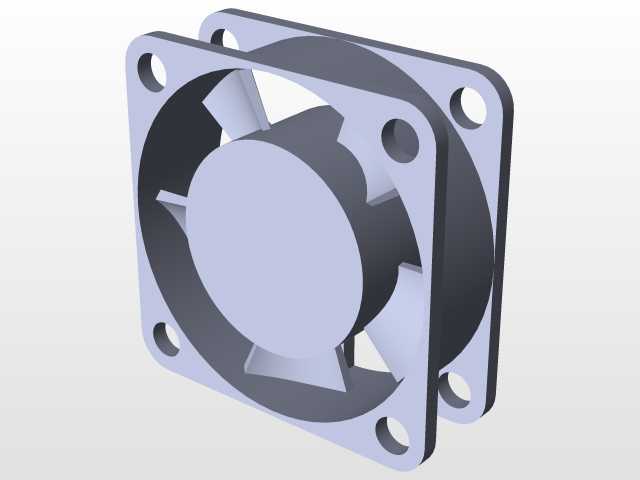

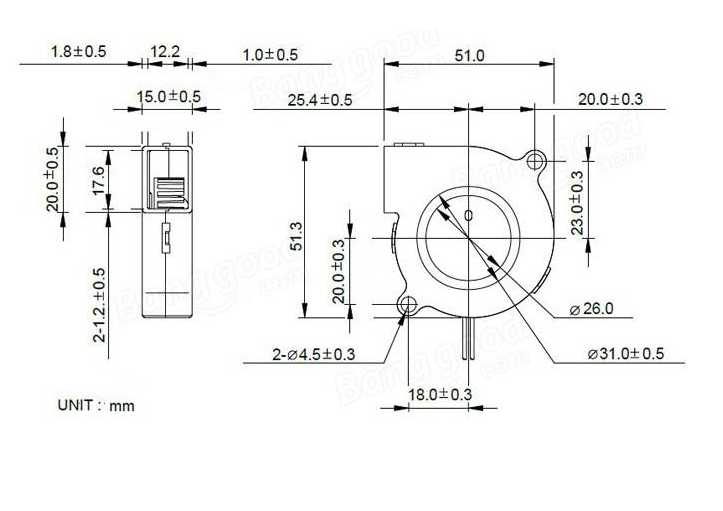

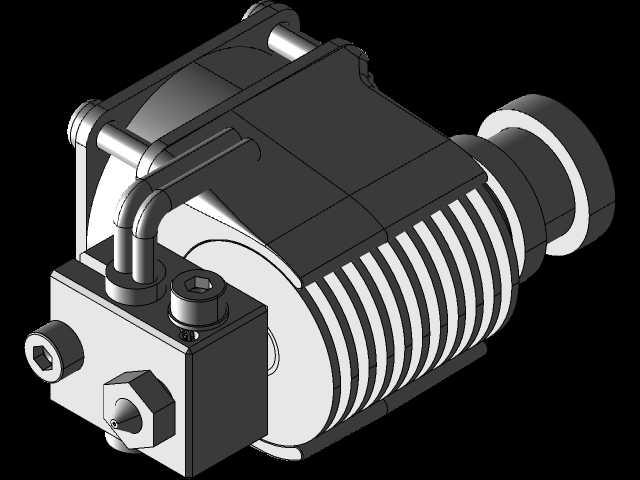

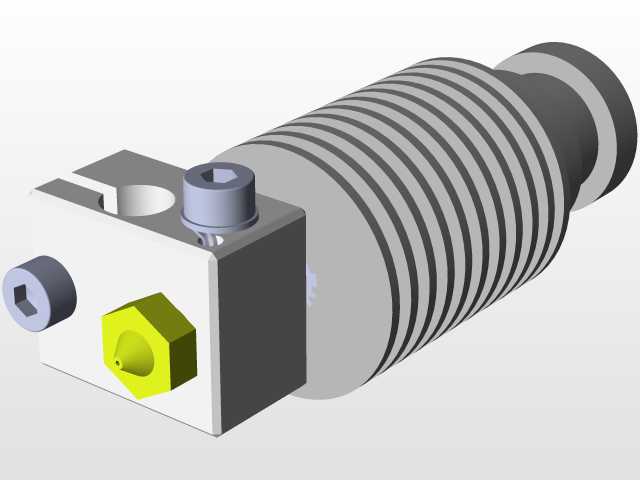

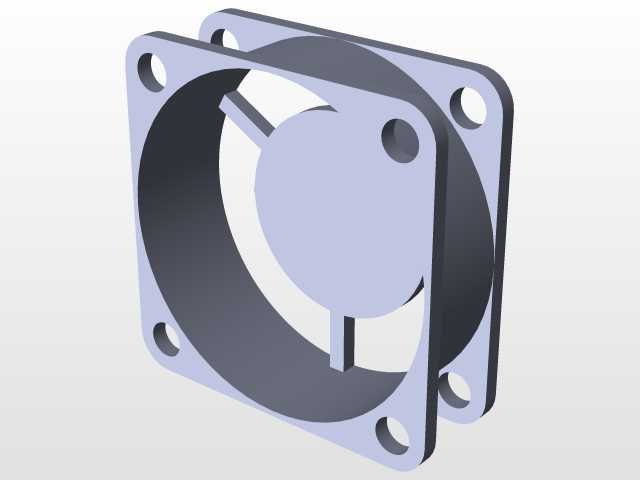

　　将E3D-V6热端的散热铝柱牢牢夹持在中心位置，支撑臂与底部安装板采用一体化的连接设计，避免打印过程中热端出现晃动偏移，保证喷嘴与打印平台的相对位置精度，支撑臂上预留的安装孔位完全匹配原有CTC机型的X轴滑台安装尺寸，不需要对原有设备的运动结构做额外打孔或切割改造，可直接替换原有挤出头组件完成装配。冷却系统的设计分为两个独立部分，一部分是针对热端散热铝柱的被动散热结合风冷的结构，散热铝柱本身的多鳍片结构负责将加热块上传导上来的热量快速散出，配套的涡轮风扇安装在热端侧方，风路直接对准散热鳍片的间隙，保证散热鳍片的温度始终控制在耗材玻璃化转变温度以下，避免耗材在喉管位置提前软化造成堵料；另一部分是针对成型区域的主动冷却，

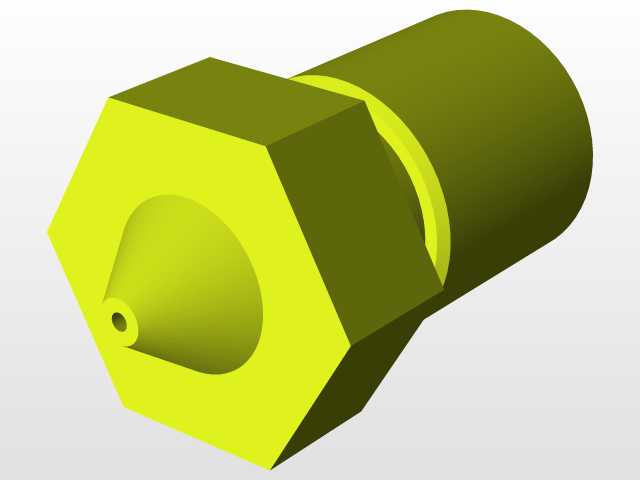

　　涡轮风扇引出的风路通过导流结构对准喷嘴下方的耗材挤出位置，在耗材挤出后快速完成冷却定型，保证小特征、悬垂结构、薄壁结构的打印成型精度，风路出口的位置经过反复调整，不会直吹喷嘴加热块造成热端温度波动，同时能覆盖喷嘴周边10mm范围内的成型区域。从安装边界来看，整套结构的底部安装板尺寸完全匹配CTC机型原有挤出头的安装孔距，安装后整体在X轴方向的宽度不超过原有滑台的运动行程边界，不会在打印过程中与设备框架、打印平台发生干涉，Z轴方向的高度经过校准，安装后喷嘴的初始高度与原有挤出头保持一致，不需要重新调整Z轴限位开关的位置，降低改装的调试难度。设计过程中重点考量了耗材送料路径的同轴度，喉管与上方送料接头的中心保持在同一条竖直线上，

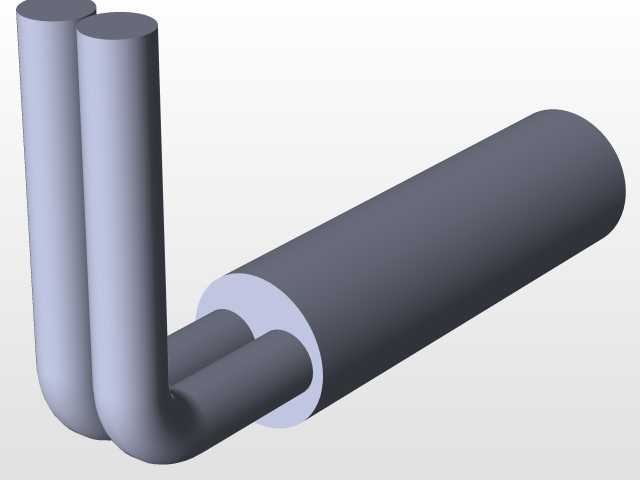

　　Bowden送料管插入接头后，耗材从送料管进入喉管的过程中不会出现弯折或额外阻力，保证远端送料的顺畅性，减少送料齿轮的磨损，同时提升回抽动作的响应速度，降低打印过程中的拉丝概率。结构上的安装固定位都做了加厚处理，尤其是支撑臂与安装板的连接位置，避免长期受热或震动导致的结构变形，风扇的安装位预留了减震间隙，减少风扇运转时的震动传递到热端，避免打印表面出现震纹。这套升级结构没有改动原有设备的电路接线逻辑，风扇、热端加热棒、热敏电阻的接线都可以直接对接原有设备的对应接口，不需要额外修改固件参数，对于有一定动手能力的设备使用者来说，整个改装过程可在半小时内完成，改装完成后可直接沿用原有设备的打印参数做小幅调整即可投入使用，在实际打印测试中，改装后的结构打印0.1mm层高的薄壁件时，壁厚均匀性可控制在0.02mm的误差范围内，连续打印20小时以上没有出现堵料或温度异常的问题，适配的耗材范围相比原有结构有明显提升，尤其是打印需要较高成型冷却效率的耗材时，成型件的表面质量和尺寸精度都有显著改善。
