3D打印挤出端EV3D第六版结构设计

　　在桌面级FDM 3D打印设备的核心功能模块里，挤出热端直接决定了耗材熔融的稳定性、出丝精度以及长时间连续作业的可靠性，这套EV3D第六版热端结构，是针对桌面级设备长时间打印工程耗材时容易出现的热 creep、散热不足、堵头等常见痛点做的定向优化设计。从实际装机场景来看，该热端适配绝大多数采用E3D通用安装位的桌面级FDM设备，不管是DIY组装机型还是量产的入门、中端桌面打印机，都可以直接替换原有热端组件，不需要对设备的X轴滑台安装位做二次打孔改造，安装边界上，横向安装尺寸匹配标准40mm风扇的固定孔位，纵向总高度控制在常规挤出机滑台的Z向行程冗余范围内，不会出现打印到Z轴高位时热端触碰机架的问题。

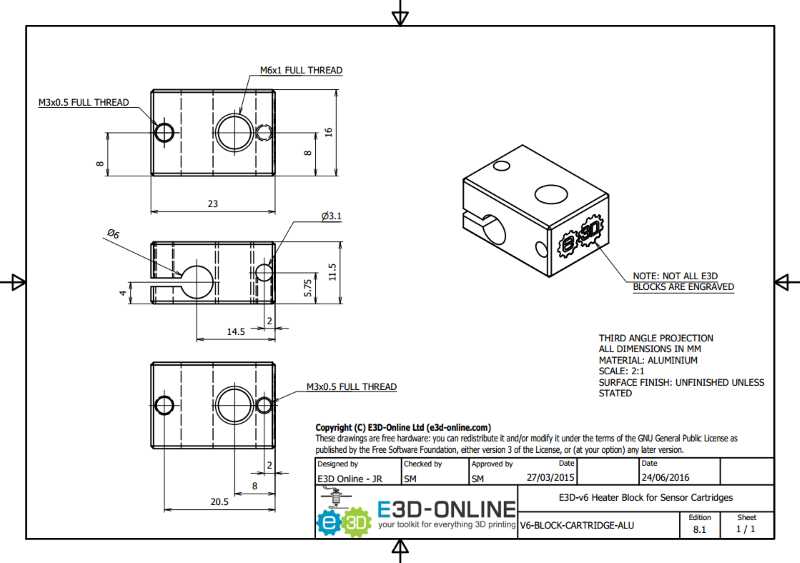

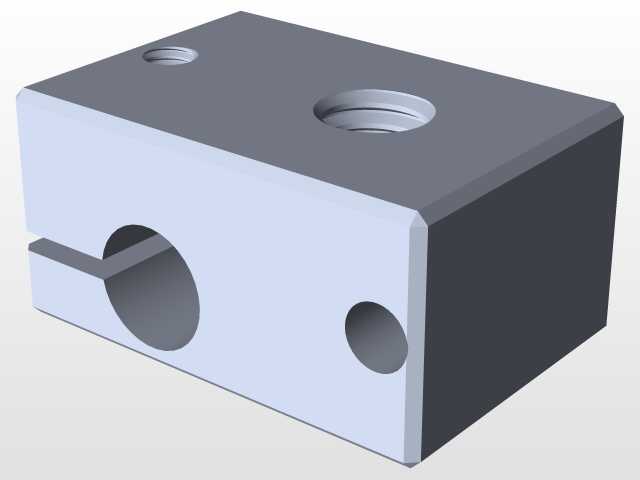

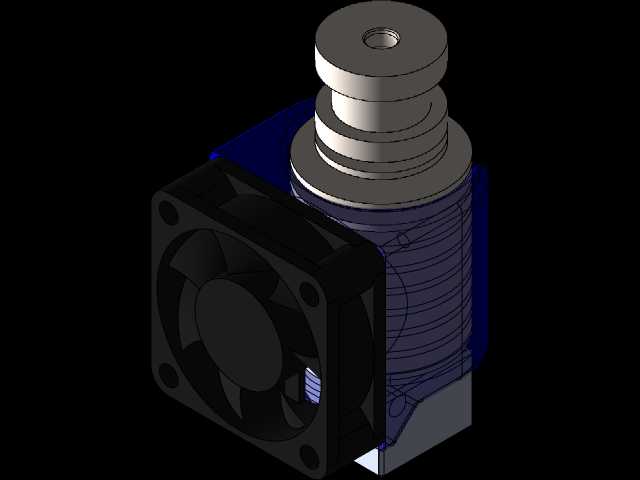

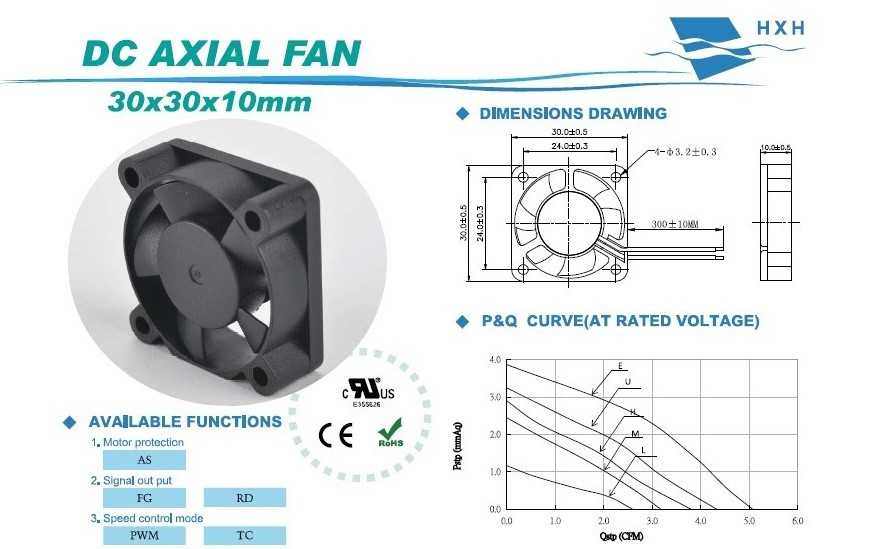

　　结构设计上，这套热端把散热风道、喉管冷却、加热块保温、喷嘴定位几个核心功能做了集成化处理，侧置的40mm轴流风扇直接对准散热鳍片组，风道做了半包围式的导风设计，避免气流直吹下方加热块导致的温度波动，同时能让喉管上部的温度始终保持在耗材玻璃化转变温度以下，从根源上减少耗材提前软化造成的堵头、回抽异常问题。加热块部分采用了紧凑的圆柱式布局，加热棒与热敏电阻的安装孔做了同轴度公差控制，保证温度检测的准确性，加热块外侧预留了保温棉的安装空间，减少打印过程中热量向周边结构的散失，尤其是在打印ABS、PC这类需要较高成型温度的耗材时，能有效降低加热块的温度波动幅度，让熔融腔内部的温度差控制在±2℃范围内，保证耗材熔融的均匀性。

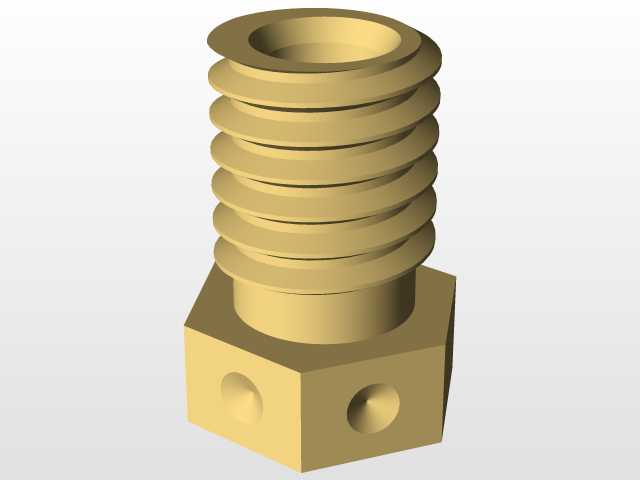

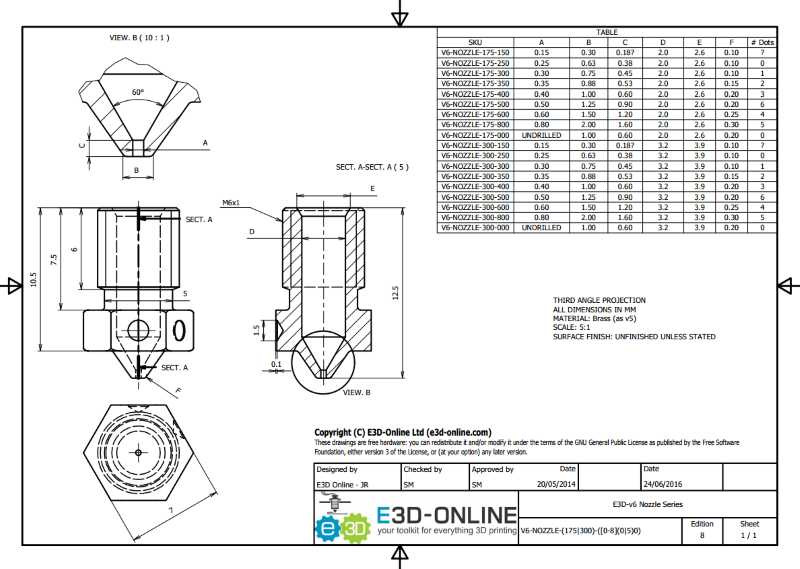

　　喉管部分采用了阶梯式变径设计，内壁做了光滑度处理，减少耗材送进过程中的摩擦阻力，同时和散热鳍片、加热块的配合面做了密封限位，避免装配时出现漏料的问题。喷嘴采用通用的M6螺纹接口，用户可以根据不同的打印需求更换不同口径的喷嘴，不需要对热端主体做任何拆解调整，日常维护更换的操作门槛很低。从实际使用的工况来看，这套热端可以适配PLA、ABS、PETG、TPU等多种常用FDM打印耗材，在常规200-260℃的工作温度区间内可以长时间稳定运行，侧置风扇的供电接口采用标准的2pin杜邦接头，可以直接对接设备主板的风扇供电端口，不需要额外做接线改造。

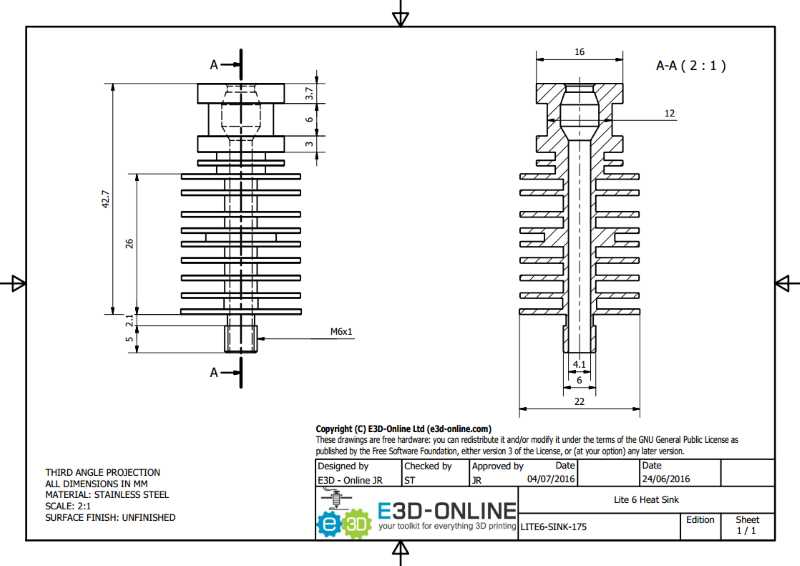

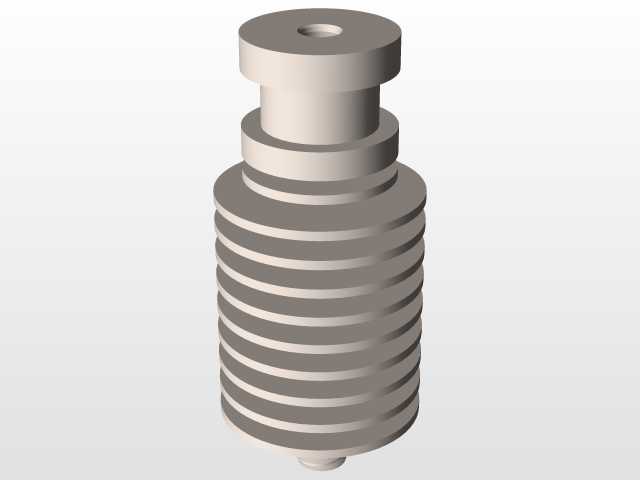

　　设计过程中，对热端的整体重量做了严格控制，所有金属结构件在保证结构强度的前提下做了轻量化处理，整套热端加上风扇的总重量控制在较低水平，能有效降低X轴滑台高速运动时的惯性负载，减少高速打印过程中的振纹问题，提升打印件的表面质量。安装定位上，热端主体和安装支架的配合面做了定位止口设计，装配时不需要反复调整喷嘴的水平度，只要把固定螺丝锁紧就能保证喷嘴和打印平台的垂直度，降低装机调试的难度。散热鳍片的鳍片间距做了优化，既保证了足够的散热面积，又不会因为鳍片过密导致积灰难清理，日常维护时只需要用毛刷扫过鳍片缝隙就能清理掉积攒的灰尘，保证长期使用的散热效率。

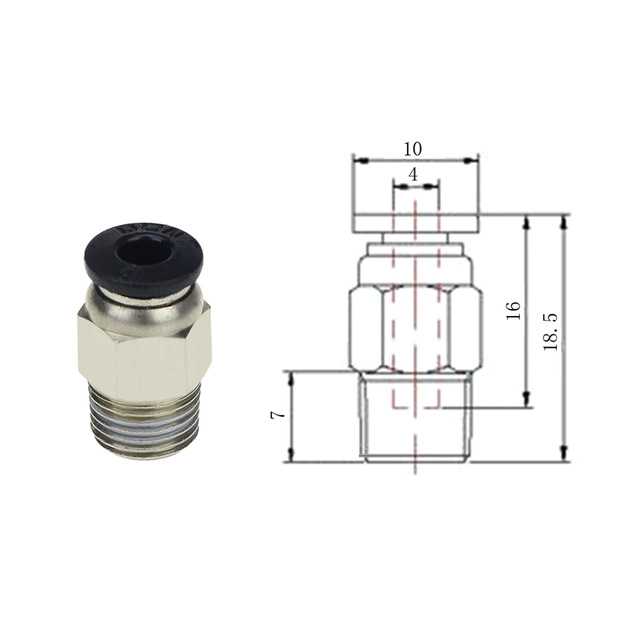

　　在送料路径的设计上，从喉管进料口到喷嘴出料口的路径做了同轴度校准，避免出现台阶错位导致的耗材送进阻力增大问题，尤其是在打印柔性耗材的时候，顺滑的送料路径能有效减少耗材弯折、堵头的概率，提升柔性耗材打印的成功率。加热块的喷嘴安装位做了沉台设计，喷嘴拧紧之后端面和加热块端面贴合紧密，减少热量从螺纹连接处的散失，同时能保证喷嘴的温度和加热块的温度一致性，避免出现喷嘴实际温度低于设定温度导致的出丝不畅问题。整体结构没有采用复杂的异形零件，所有结构件都可以通过常规的机加工或者开模量产的方式生产，后期维护的替换配件成本较低，适合个人DIY用户以及小型3D打印工作室的设备升级、维护使用。
