普通车床尾座总成结构三维设计

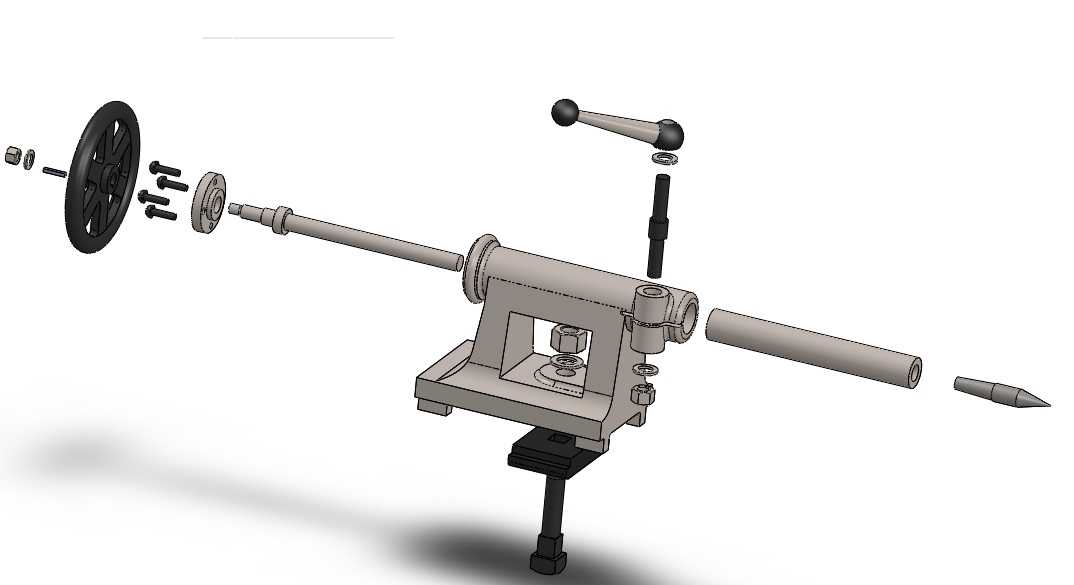

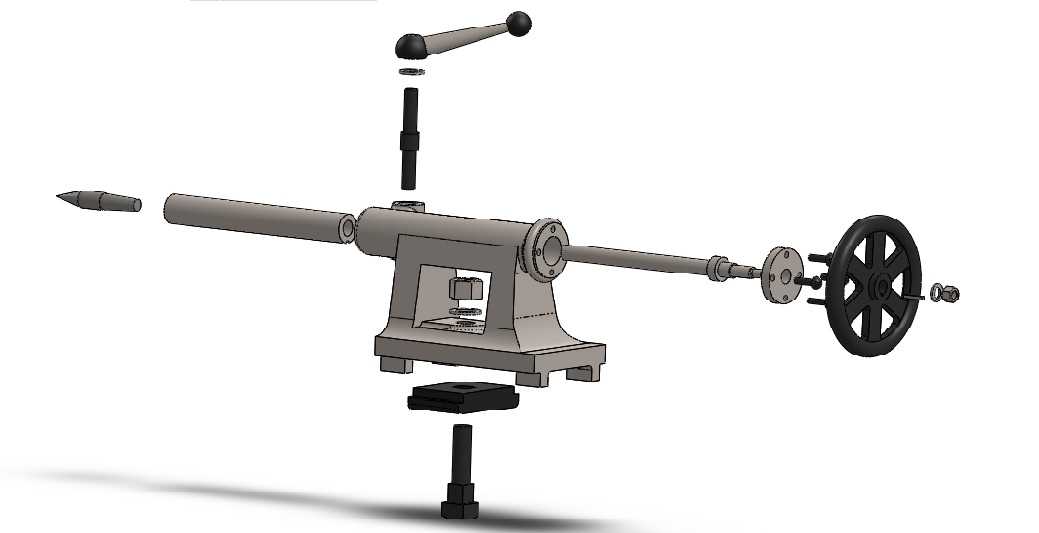

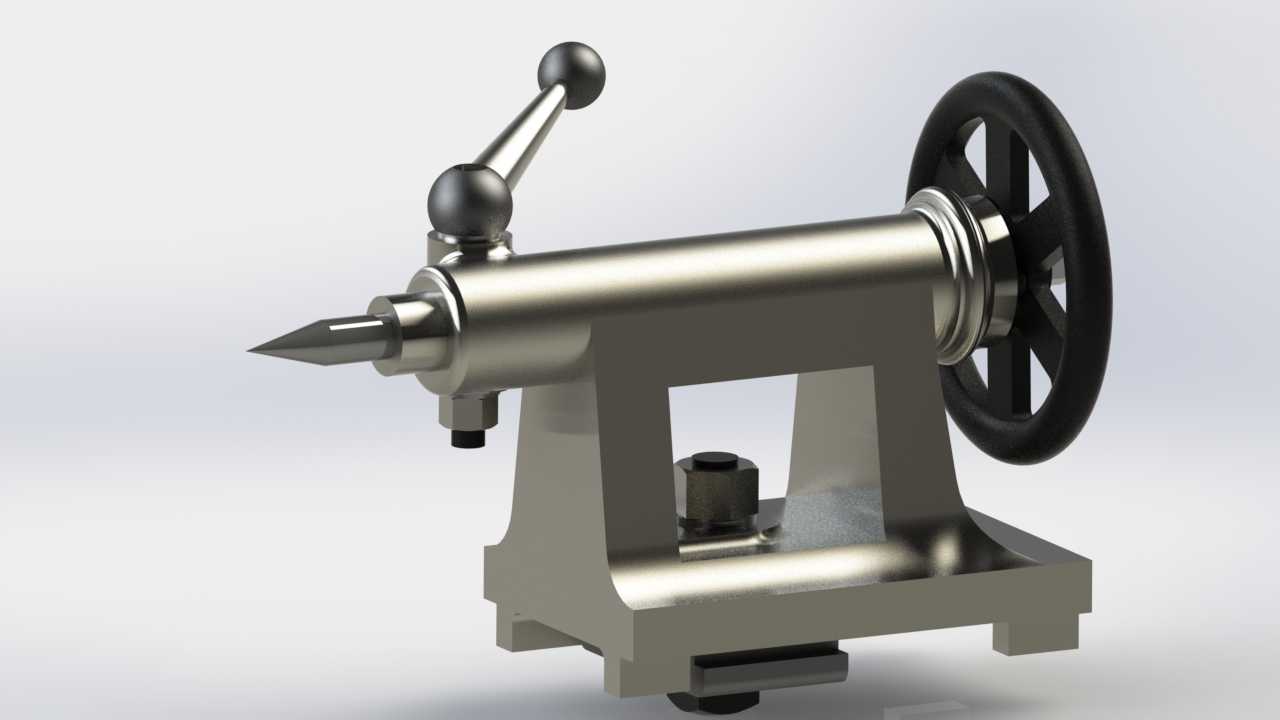

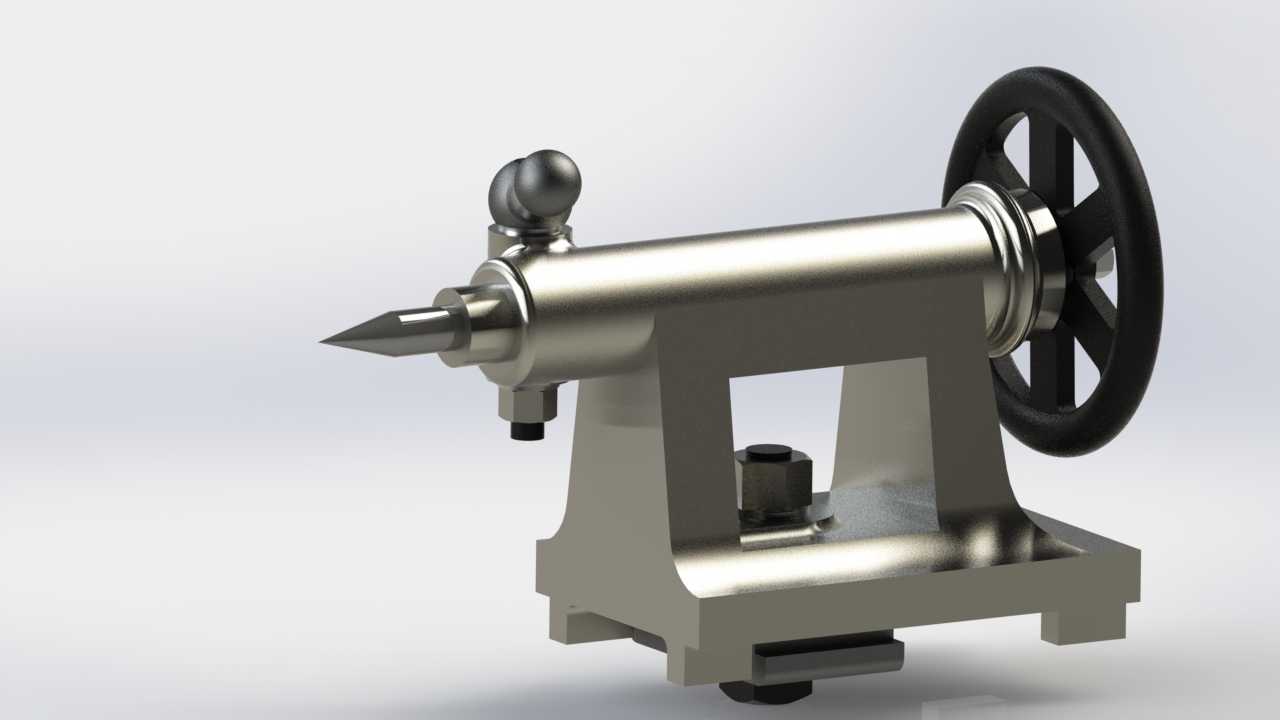

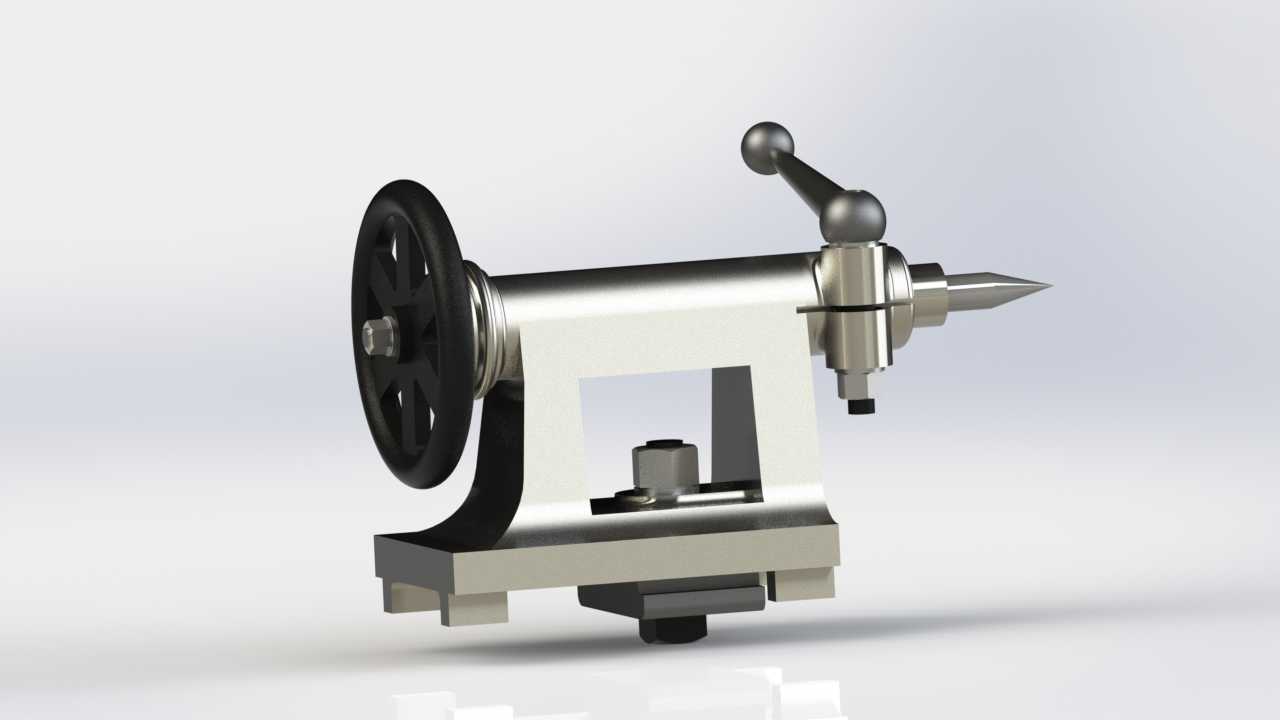

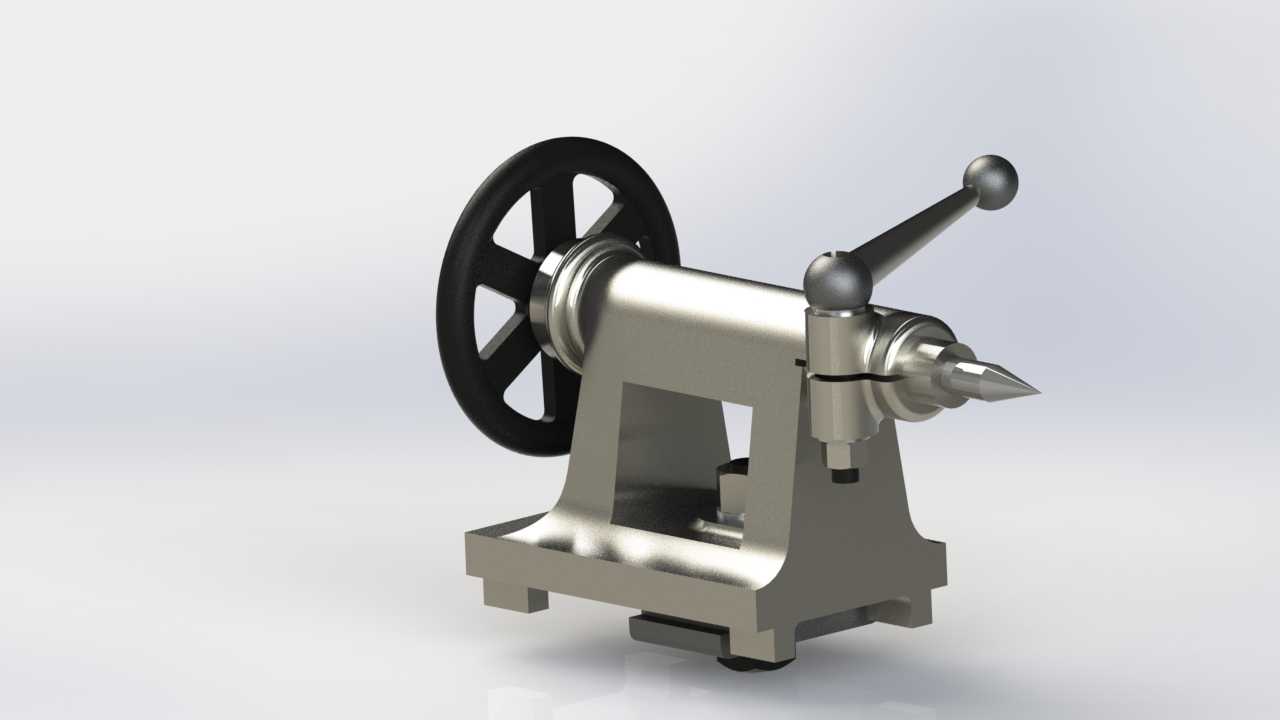

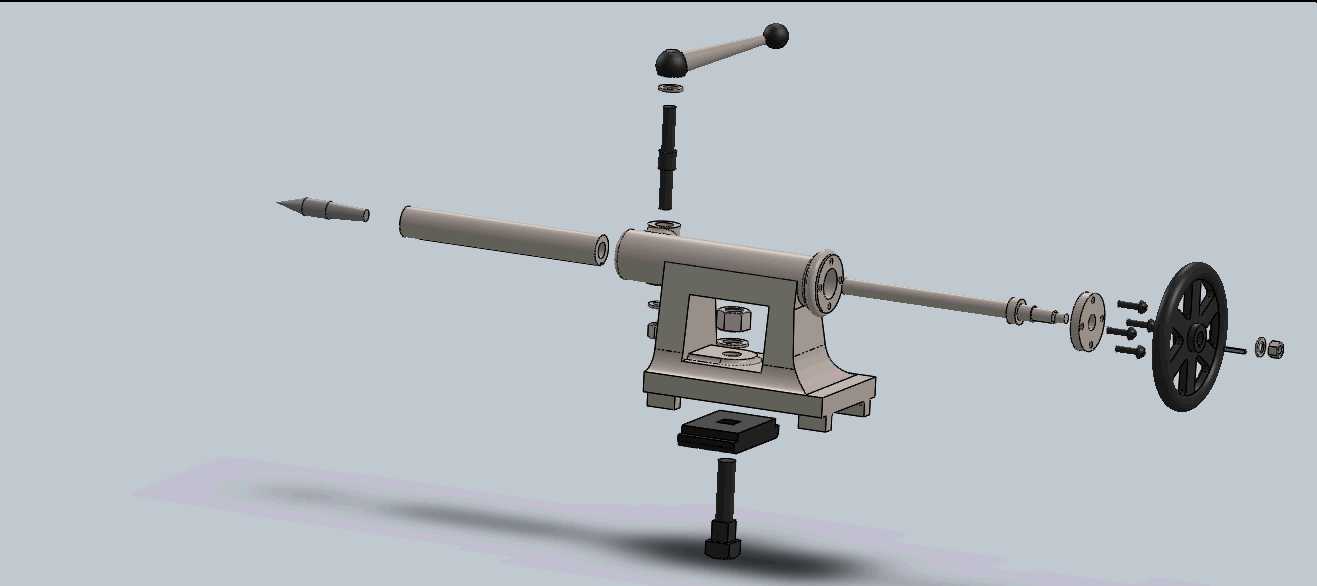

　　在普通卧式车床的加工场景里，尾座是和主轴箱对称布置在床身导轨两端的核心功能部件，主要承担长轴类零件装夹时的顶尖顶持、钻孔铰孔等孔加工工序的刀具导向支撑作用，其结构刚性、移动顺畅度、锁紧可靠性直接决定长轴类工件的加工圆度、同轴度精度，是车床不可或缺的组成部分。这套尾座总成的设计完全适配常规中小型卧式车床的安装接口，底部的安装基面开有和床身V型导轨、平导轨匹配的导向槽，安装时可沿床身导轨轴向滑动，根据待加工工件的长度灵活调整轴向位置，调整到位后通过底部的锁紧螺栓组件将尾座本体牢牢固定在床身导轨上，避免加工过程中出现轴向窜动影响加工精度。尾座的核心运动部件是内置的莫氏锥孔套筒，套筒前端可安装不同规格的固定顶尖、回转顶尖，或是安装钻头、

　　铰刀、丝锥等孔加工刀具，套筒和尾座本体的内孔采用H7/h6的间隙配合，保证轴向移动时无卡滞、无径向晃动，套筒侧面开有长键槽，和本体内的导向键配合，防止套筒在伸缩过程中发生周向转动，保证顶尖锥孔和主轴轴线的同轴度始终符合要求。尾座后端的大手轮是操作端，手轮和内部的丝杠副连接，转动手轮即可带动套筒实现轴向进给，手轮旁设置的锁紧手柄可在套筒调整到合适位置后将套筒锁紧，避免切削受力时套筒回缩，尤其是在进行重载粗加工、大直径钻孔工序时，套筒锁紧机构的夹紧力足够抵消轴向切削力，不会出现刀具退让导致的加工尺寸超差问题。尾座本体采用箱型肋板结构设计，在保证整体刚性的前提下尽可能降低自重，本体上方设置的注油孔可定期向套筒配合面、丝杠副加注润滑油，

　　减少运动部件的磨损，延长部件使用寿命。设计过程中充分考虑了实际加工的操作便利性，手轮的直径、操作力经过优化，操作人员单手即可完成套筒进给和尾座位置调整，锁紧手柄的操作角度设置在人体工学舒适区间，无需使用加力杆即可完成可靠锁紧。尾座的安装基面和套筒轴线的平行度公差控制在0.02mm/100mm以内，保证顶持工件时顶尖轴线和主轴轴线重合，不会出现工件装夹歪斜导致的锥度误差，针对需要车削小锥度长轴的加工场景，尾座本体还预留了横向偏移调整的结构，松开两侧的紧固螺钉后可微调尾座的横向偏移量，实现小锥度外圆的车削加工，适配更多复杂加工需求。从结构细节来看，尾座的丝杠采用梯形螺纹设计，具备良好的自锁性能，

　　即使在承受较大轴向载荷时也不会出现自行回转的问题，套筒前端的防尘结构可阻挡切削液、铁屑进入尾座本体内腔，避免配合面被铁屑刮伤、润滑油被切削液稀释失效。在实际车间应用中，这类尾座不仅可用于常规金属切削车床，经过接口适配后也可安装在专用外圆磨床、回转体检测设备上作为工件辅助支撑部件，其通用化的结构设计可覆盖多数回转体加工设备的尾端支撑需求，建模过程中所有配合面的尺寸公差、形位公差都按照实际加工要求进行了标注，装配关系完全还原真实设备的装配逻辑，可直接用于结构教学、设备改造、非标工装设计的参考依据，帮助设计人员快速理解车床尾座的工作原理和结构组成，缩短同类部件的设计开发周期。
