1965款野马T5变速器横梁安装夹具

　　在经典老车底盘改装与动力总成适配作业中，变速器横梁的安装定位精度直接影响动力总成的支撑刚度、传动系统同轴度以及整车行驶过程中的NVH表现，尤其针对生产年代久远的初代野马车型，原厂车身公差累积、底盘形变、改装件适配度不足等问题，常导致变速器安装后出现支座受力不均、换挡干涉、传动轴抖动等故障。这款专用夹具正是为解决1965-66款野马车型换装T5变速器时的横梁定位难题开发，核心作用是在横梁焊接或螺栓紧固前，为作业人员提供稳定的定位基准，替代传统的卷尺测量、临时点焊支撑的粗放作业方式，从工艺端降低改装误差。

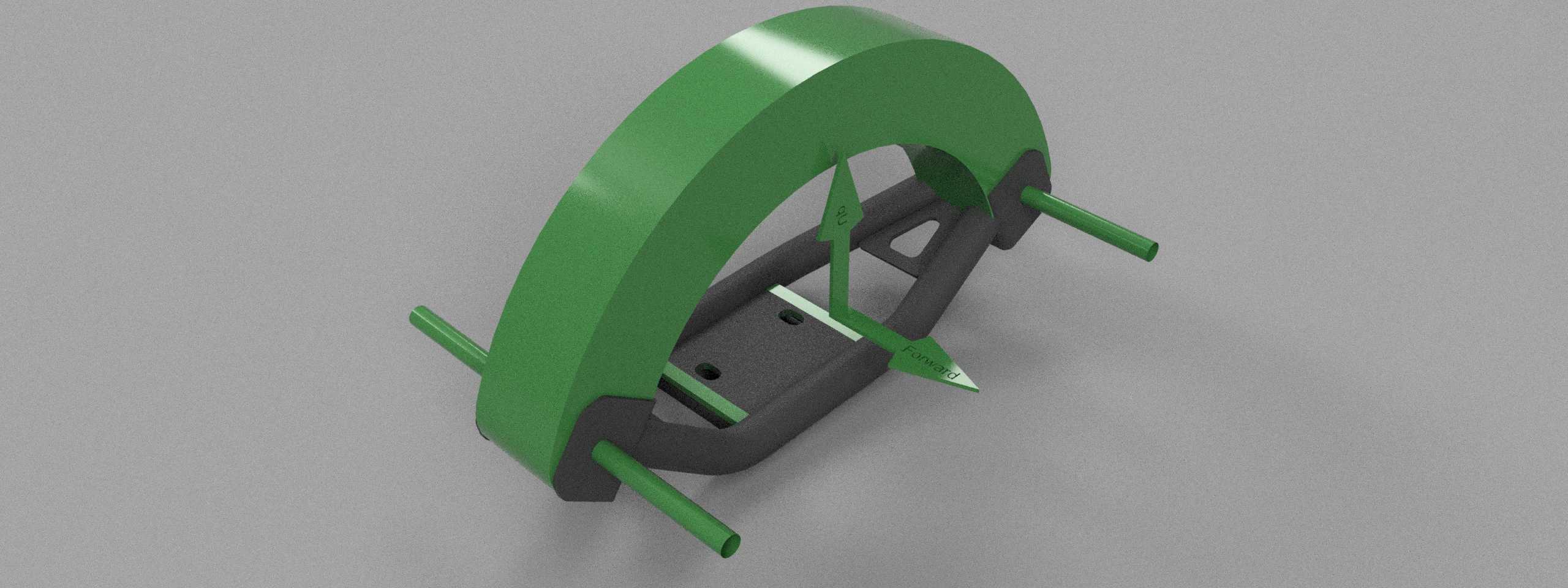

　　从结构功能来看，夹具主体采用弧形C型开口框架作为核心承载结构，框架弧度匹配初代野马底盘中央通道的轮廓曲线，作业时可直接跨接在底盘纵梁的预设安装点位上，避免与底盘凸起的加强筋、燃油管路走位、手刹拉线固定座产生干涉。框架两侧伸出的圆柱定位销，分别对应变速器支座的两个核心安装孔位，销径与T5变速器支座的安装螺栓孔径采用间隙配合设计，既保证定位时的插拔顺畅，又能将孔位同轴度误差控制在0.2mm以内，避免后续安装螺栓时出现强行敲入导致的支座应力变形。框架内侧的黑色定位块为高度可调结构，通过底部的顶丝可微调定位块的支撑高度，适配不同厚度的横梁板材以及不同下沉量的变速器安装位，解决老车底盘形变带来的定位基准偏移问题。

　　设计思路上，这款夹具完全围绕老车改装的实际作业场景展开，没有采用复杂的气动或液压夹紧结构，整体为纯机械定位结构，无需外接动力源，无论是专业改装车间的举升机作业，还是个人爱好者的车库地坑作业场景都能直接使用。C型框架的开口尺寸经过反复校核，既保证能覆盖T5变速器支座的全部安装范围，又尽可能缩小框架整体体积，避免在狭窄的底盘作业空间内出现磕碰，框架边缘全部做了R3圆角处理，防止作业时刮伤底盘防腐层或者划伤操作人员。定位销的伸出长度做了冗余设计，即使横梁板材存在10mm以内的厚度偏差，也能保证定位销完全穿过横梁与支座的安装孔，不会出现定位失效的情况。

　　安装边界方面，夹具的两个外侧支撑脚的中心距完全匹配初代野马底盘纵梁上的原厂横梁安装孔间距，作业时可直接将支撑脚卡入纵梁的原厂定位凹槽内，无需额外测量纵梁间距，大幅缩短定位找正的时间。定位销的中心高度与T5变速器安装后的输出轴中心高度保持一致，保证安装完成后的横梁支撑面与变速器支座底面完全贴合，不会出现局部悬空导致的支撑应力集中。夹具整体的横向宽度控制在280mm以内，不会超出中央通道的两侧边界，避免与底盘两侧的排气管道走位产生干涉，适配市面上绝大多数针对初代野马开发的T5变速器改装横梁配件，无需针对不同厂商的横梁配件单独调整夹具参数。

　　实际作业过程中，操作人员可先将夹具通过两侧支撑脚固定在底盘纵梁的对应点位，调整内侧定位块的高度至设计值，再将待安装的横梁毛坯件穿入两侧定位销，确认横梁与底盘孔位、变速器支座位置完全对齐后，即可进行螺栓紧固或者焊接作业，整个定位过程无需反复测量尺寸，单人即可完成全部操作，相比传统作业方式可将定位误差降低80%以上，同时避免因定位偏差导致的后续返工问题。夹具的框架采用高强度钢材焊接而成，整体刚性充足，即使在焊接作业时受到焊接收缩应力的影响，也不会出现框架形变导致的定位偏移，可重复用于多台同车型的改装作业，长期使用也能保持定位精度稳定。
